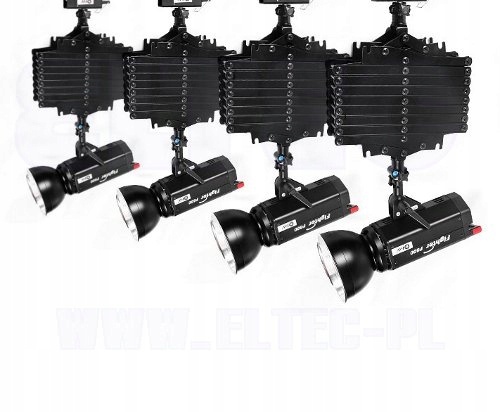

Система подвески потолочного светильника ПАНТОГРАФ

• четыре направляющие + четыре пантографа

Представляем профессиональную систему для подвешивания 4-х студийных ламп на пантограф. Это идеальное решение, если вы хотите избавиться от разбросанных по полу кабелей и иметь легкий и быстрый доступ к студийному оборудованию!

Система пантографа по всем параметрам превосходит монтажные светильники и другие аксессуары на штативах. Он не только устраняет проблему прокладки кабелей по полу, но и позволяет монтировать действительно тяжелое оборудование, не опасаясь его повредить. Нам не нужно беспокоиться о том, что лампа с очень большим софтбоксом выдержит вес и упадет - стационарно установленные потолочные направляющие эффективно предотвращают это!

Направляющие и тележки на них перемещаются независимо - лампа может в любой момент можно сдвинуть или раздвинуть, опустить или поднять. Система очень прочная и стабильная. Конструкция тележек предполагает, что светильник не подвешивается «жестко» — при случайном столкновении пантограф раскачается, но удержит все оборудование и заданную высоту!

Характеристики комплекта:

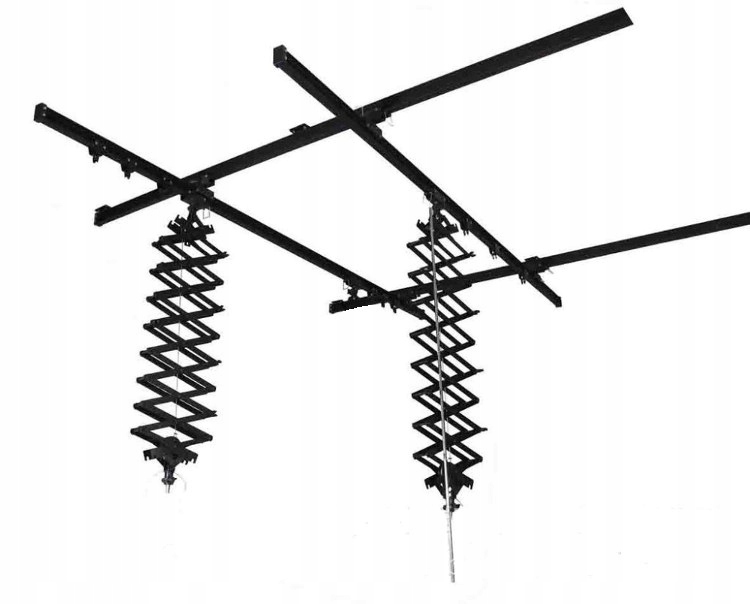

Четыре направляющие

Ходовые рельсы составляют основу — дорожку для токоприемников, на которой расположены светильники.

В комплект входят две потолочные рейки (основные) и две поперечные рейки. Каждый из них изготовлен из стали и имеет длину два метра. Крепятся крест-накрест – две направляющие прикручиваются к потолку с помощью элементов, входящих в комплект, остальные две устанавливаются поперечно с помощью поперечных кареток.

Это позволяет всей конструкции двигаться, позволяя произвольно располагать светильники, что становится гораздо удобнее.

Четыре двойных поперечных каретки

Поперечные каретки используются для соединения поперечных рельсов с основными рельсами. Секции тележки вращаются относительно друг друга, поперечные рельсы можно устанавливать под любым углом.

Тележки оснащены 8 несущими колесами – по две пары с каждой стороны. Они облегчают получение желаемого положения рельса. Тележки имеют тормоза.

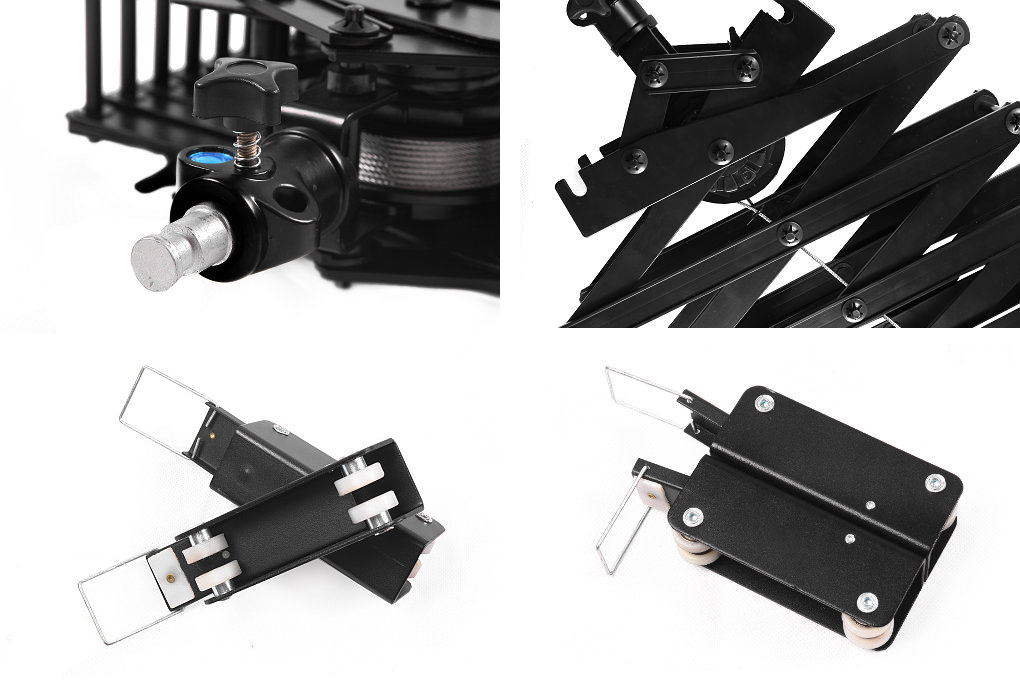

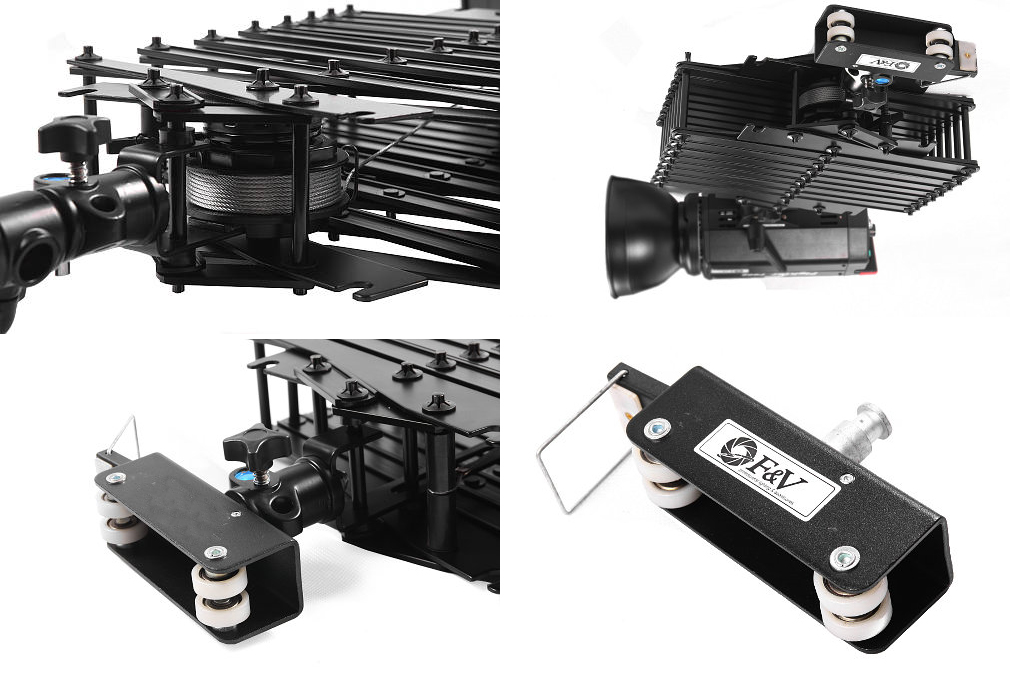

Четыре тележки

Тележка служит для соединения пантографа с ходовой рельсой.

Как и поперечные тележки, она оснащена тормоза и несущие колеса – позволяют пантографу передвигаться по рельсам. У него есть тормоз. Он имеет штифт 16 мм, который вставляется в крепление пантографа, автоматически фиксируясь собачкой – его необходимо дополнительно затянуть винтом.

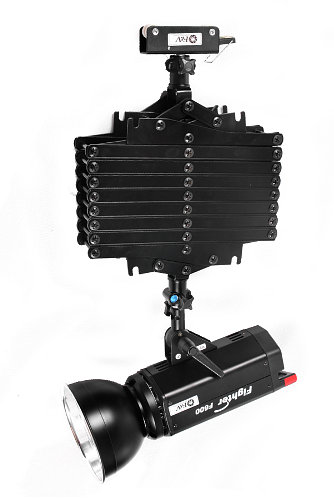

Четыре кабельных пантографа

Пантограф на стальном тросе с катушкой с плавной регулировкой выдвижения - от 40см до 200см. Катушка имеет зубчатые края и собачку – под действием веса лампы фиксируется в заданном положении.

С обеих сторон она оснащена штифтом 16 мм с двойным замком – зажимной винт и защелка, предотвращающая выскальзывание.

К одной направляющей крепится с помощью тележки со штифтом 16 мм.

Лампа крепится с помощью двойного штифта 16 мм, входящего в комплект поставки. в наборе. В комплект также входит дополнительный стальной трос для крепления фонаря к пантографу, обеспечивающий дополнительную защиту оборудования.

Пантограф изготовлен из металла, максимальная нагрузка – 15 кг. Это позволяет монтировать практически все светильники, имеющиеся на рынке, вместе с любыми аксессуарами – софтбоксами, косметическими тарелками и т. д.

Двенадцать кабельных тележек и тридцать два зажима

Они организуют силовые кабели светильников и предотвращают их свисание с потолка.

Зажимы крепятся к боковым крюкам на пантографе – проводят силовой кабель от светильника к ходовой рейке. Кабельные тележки, оснащенные соответствующим креплением, «захватывают» кабель с крестовин пантографа и направляют его по рельсам к источнику питания.

Тележки имеют две пары несущих колес, на которых они передвигаются по рельсам. .

Предлагаемое решение — идеальный продукт для профессиональной фотостудии! Пантограф обеспечивает независимость и существенно развивает техническую базу нашей студии!

Примечание: Благодаря стальной конструкции вся конструкция весит около 30 кг. В комплект входят монтажные кронштейны с дюбелями, но мы советуем вам проконсультироваться у специалиста по строительству, выдержит ли потолок в помещении, которое вы собираетесь использовать в качестве студии, вес оборудования (пантограф + светильники, которые вы собираетесь на него повесить)

В комплект входят:

- 2 одинарные потолочные рейки длиной 3 метра

- 2 двойные поперечные рейки длиной 3 метра

- 4 токоприемника (мин 400 макс 2000 мм) с тележками

- 4 тележки с тормозом

- 4 поперечные тележки

- 12 кабельных тележек

- 32 крепления для троса (кабельные зажимы)

- ограничители направляющих

- кронштейны для потолочного крепления со штифтами

- стальные страховочные тросы
