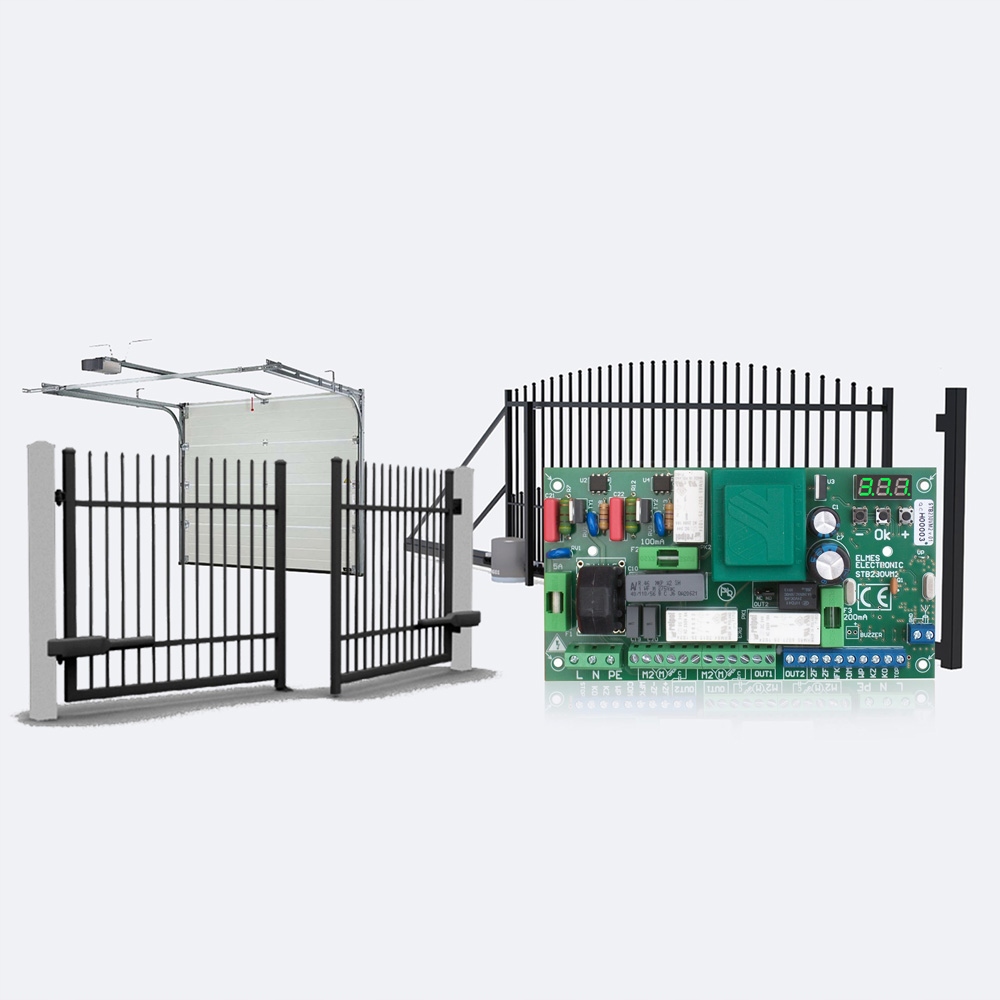

STB230VM2 Elmes

КОНТРОЛЛЕР ДЛЯ ОДНО- И ДВУХСТОРОНЕННЫХ ВОРОТ 230 В~

С РЕГУЛИРОВАНИЕМ МОЩНОСТИ

STB230VM2 Элмс

Устройство предназначено для автоматизации открытия и закрытия одностворчатых или двустворчатых въездных ворот с помощью двигателя(ов) переменного тока напряжением 230 В, обеспечивающего работу в двух направлениях.

Характеризуется следующими функциями:

·       работа с 448 пультами дистанционного управления с переменным кодом KEELOQ производства Elmes Elektronik;

·       независимая регулировка усилия для обеих створок ворот;

·       управление с помощью одной или двух кнопок на пульте дистанционного управления или одного проводного переключателя;

·       режимы работы: ручной, самозакрывающийся, два режима «парковка»;

·       функция ворот (открытие одной створки);

·       взаимодействие с концевыми выключателями типа NO или NC (нормально открытый или нормально закрытый);

·       взаимодействие с фотоэлементом типа NC (нормально закрытый);

·       автоматическое открытие ворот после нарушения фотоэлемента при закрытии;

·       Вход безопасности СТОП, блокирующий движение ворот в обоих направлениях;

·       выход для сигнальной (пульсирующей) или осветительной лампы;

·       дополнительный релейный выход OUT2 типа NO/NC, для управления электрозамком или управляемый отдельной кнопкой на пульте ДУ.

Технические данные:

· питание: 230 В переменного тока; потребляемая мощность: максимум 6ВА, холостой ход (без фотоэлемента): 2,5ВА,

· максимальная мощность крыльевых двигателей: 500Вт + 500Вт;

·выход OUT1 на лампу: бестоковый, НО , гальванически развязанный; нагрузочная способность: 16А/250В переменного тока,

время включения: от 1 с до 999 с;

· Выход OUT2: типа NO или NC - перемычкой, бестоковый, гальванически развязанный;

нагрузочная способность: 1А/240В переменного тока/30В постоянного тока; время включения в моностабильном режиме: от 0,5 с до 127 с или в бистабильном режиме,

· выходная мощность фотоэлемента: 24 В постоянного тока, максимум 150 мА, защищена предохранителем,

· фотоэлемент типа NC вход (нормально закрытый),

· Вход безопасности СТОП типа НЗ (нормально закрытый),

· Входы концевого выключателя типа НЗ (нормально закрытый) или NO (нормально открытый),

· время работы двигателя: от 1 с до 255 с, общее для закрытия и открытия,

· время ПАУЗЫ: от 1 с до 255 с,

· супергетеродинный приемник на диапазон 433,92 МГц,

· диапазон рабочих температур: от - 20С до +50C,

· размеры (д/ш/в): 165/90/45 мм.

· расстояние между 4 монтажными отверстиями ø=3 мм: 153 x 75 мм.

р>

Пульты дистанционного управления, совместимые с контроллером Elmes STB230VM2:

UMB100HT,

DWB100HT,

CH4HT,

U2T,

U2TK,

U4T.
