Оплачивая «СТАБІЛЬНЕ 3-ФАЗНЕ РЕЛЕ SSR-100A DA HQ», вы можете быть уверены, что данное изделие из каталога «Контакторы и реле» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

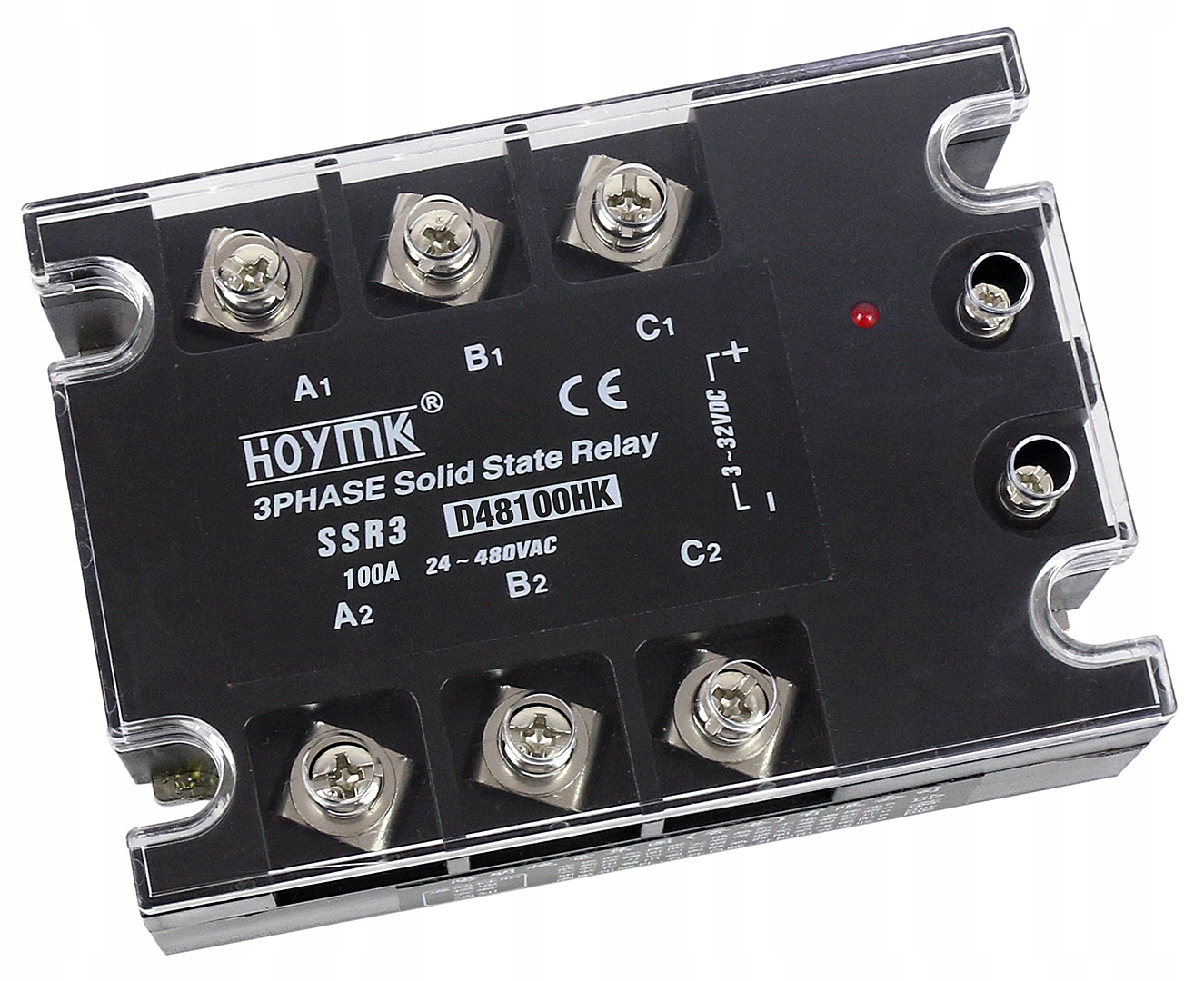

3-фазное твердотельное реле
HOYMK D48100HK 100А постоянного/переменного тока
Полупроводниковые реле применяются для бесконтактного переключения мощных нагрузок в одно- и трехфазных устройствах. Отсутствие механических элементов в реле положительно влияет на долговечность устройств по сравнению с традиционными контакторами. Отсутствие контактов и искрения также является гарантией надежности и устойчивости к влаге, грязи и вибрации.
Полупроводниковые реле
HOYMK предназначены для высокочастотной коммутации приемников большой мощности, например двигателей и отопительных приборов.
Светодиодный индикатор указывает на работу реле.
Крепление к монтажной пластине с помощью винтов.
Пластиковая крышка в комплекте.
ВНИМАНИЕ - ЗАЩИТА ТВЕРДЫХ РЕЛЕ (НЕЗАВИСИМО ОТ ПРОИЗВОДИТЕЛЯ)
В случае сильноточных цепей (VDC/VAC) или особенно цепей с индуктивной нагрузкой (AC ), всегда помните об использовании соответствующих защит, т.е. стабилитронов (цепи VDC и L), варисторов (MOV) или RC(D) систем, подключаемых параллельно выходным контактам реле (при напряжении 100-240В) или нагрузки. (при напряжении 24-28В), защищающие от нежелательных помех со стороны сети или приемника, например скачков напряжения. Примеры схем с защитами приведены ниже.Соответствующий выбор защит зависит от характера нагрузки, силы тока и типа коммутируемого напряжения и должен подбираться индивидуально. Очень часто система RC-подавителя состоит из R=33-1000Ом/1-5Вт, C=1нФ-0,10мкФ - точные значения RC подбираются на основе номограмм. Варистор следует выбирать в соответствии с типом и напряжением цепи нагрузки. Предполагается, что его напряжение составляет 1,6 - 1,9 от номинального значения коммутируемого напряжения.На входе ТТР-реле можно использовать фильтрующий конденсатор, например С = 0,10мкФ. li>Следует добавить, что в случае с ТСР-реле контроль чрезмерных значений тока (особенно импульсного тока при коротких замыканиях) требует использования сверхбыстродействующих предохранителей в цепи питания приемника. Хорошей практикой в таких случаях также является использование ТТР с более высоким номинальным током, чем следует из расчетов, чтобы реле не работало на пределе своих возможностей.Не используйте входные кабели управления длина SSR-реле превышает 3 м.Не используйте входные кабели для управления SSR-реле длиной более 3 м. li>Срок службы SSR-реле не ограничен при условии, что они правильно охлаждены. При температуре выше 80С происходит необратимое повреждение реле.Чтобы обеспечить их длительную работу, необходимо обеспечить надлежащий отвод тепла за счет использования радиаторов (свыше 5А), термопасты и принудительной циркуляции воздуха с использованием соответствующего эффективные вентиляторы (свыше 25 А).Снижение температуры на 10°C удваивает ожидаемый срок службы твердотельных реле.При установке нескольких реле рядом друг с другом обеспечьте расстояние между ними. их.Технические данные:
<ул>
размеры: 105x75 мм.
высота: 32 мм.
вес: 390 г.
рабочее напряжение (выходное): 24–480 В переменного тока (3 фазы)
изоляция (вход/выход): фотоэлектрическая.
управляющее напряжение (входное): 3–32 В постоянного тока
максимальный ток переключения (выход): 3x100A(3 фазы)
входной ток (вход): 10–25 мА
Напряжение пробоя изоляции: >=2000 В переменного тока/1 мин
ток утечки (выключенное состояние): <= 10 мА
Скорость повышения напряжения: 100 В/мкс.
время отклика (вход): <10 мс
Рабочая температура: от -40 до +80°C.
диапазон рабочих частот: 47–63 Гц.
другое: триггер при нуле
Светодиод, сигнализирующий о рабочем состоянии реле
Пластиковая крышка в комплекте.
