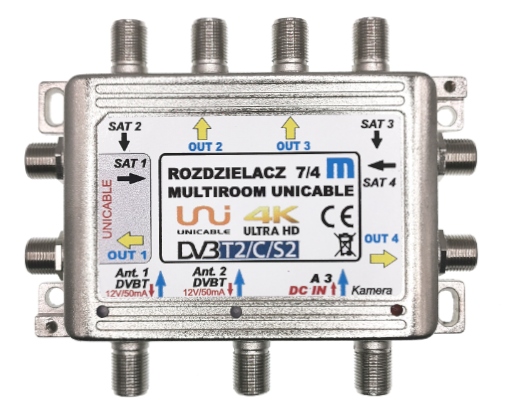

MULTISWITCH-TV+SAT+CCTV 7/4 Мультирумный разветвитель

Характеристики:

HDTV CENTER PLUS с новым названием и LTE безопасностью.Разветвитель Multiroom Unicable 7/4 предназначен для построения установок для распределения спутникового телевидения. и эфирного ТВ сигналы DVBT + CCTV на 4 независимых точки (розетки). Дополнительные розетки можно подключить с помощью пассивных разветвителей ½ и ¼. Он предназначен для услуги «Мультирум» с использованием одиночных, сдвоенных, четырехконвертерных и Unicable конвертеров. Сплиттер позволяет суммировать сигналы от конвертера SAT, 2 антенн, камер (например, четверной позволит нам принимать суммированные сигналы в 4 независимых помещениях RTV+SAT+CCTV - просмотр камер в 4 комнатах, эфирный DVBT и опционально радиоантенна и камеры.Все сигналы подаются на отдельные розетки по одному коаксиальному кабелю сопротивлением 75 Ом.Разветвитель позволяет прием сигналов в технологии 4K Ultra HD и передача Unicable и команд DiSeqc.

Подходит для всех типов одиночных двойных, счетверенных, окто, unicable преобразователей.

В комплект входит блок питания.

Сплиттер Multiroom Unicable 7/4 предназначен для построения установки распределения сигналов эфирного ТВ SAT и DVBT на 4 независимых точки (розетки). Дополнительные розетки можно подключить с помощью пассивных разветвителей ½ и ¼. Он посвящен услуге Multiroom с использованием конвертеров Unicable. Разветвитель позволяет объединить сигналы от SAT-конвертера, 2-х DVBT-антенн эфирного телевидения и, возможно, радиоантенны. Все сигналы передаются на отдельные розетки по одному коаксиальному кабелю сопротивлением 75 Ом. Разветвитель обеспечивает прием сигналов в технологии 4K Ultra HD и передачу команд Unicable и DiSeqc.

КОНСТРУКЦИЯ

Система панели управления выполнена с использованием технология поверхностного монтажа на основе интегральных схем.ВЧ усилители Каждый вход и выход защищен соответствующими фильтрами от внешних помех. Все это заключено в литой электромагнитонепроницаемый корпус.

ПИТАНИЕ

Для внутреннего усилителя требуется источник питания 12 В/50 мА. Дополнительно разветвитель автоматически подает питание на антенные входы макс. 2 х 50 мА. Общий минимальный ток питания составляет примерно от 100 до 200 мА – в зависимости от предусилителей, используемых в антеннах. Сигнализация - красный светодиод.

Возможны два варианта питания.

• Дистанционное питание через SAT-тюнер (также питает преобразователь), подключенное к 1 выходу. Внутренний источник питания должен иметь силу тока примерно 300 мА (большинство тюнеров) и обеспечивать питание в режиме ожидания.

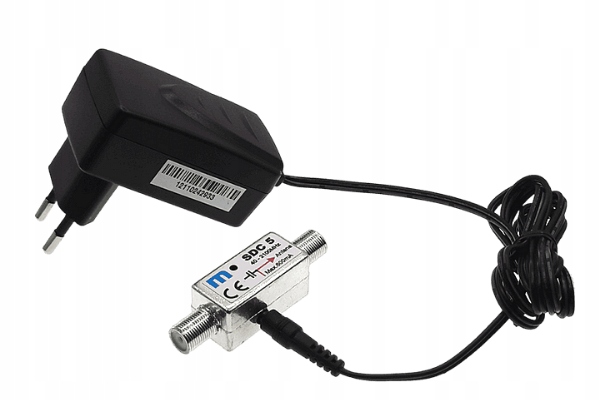

• Дистанционное или локальное питание через блок питания 300 мА/12 В, входящий в комплект.

SAT TV Разветвитель имеет четыре независимых канала спутникового телевидения, обозначенных SAT1 - OUT1 соответственно. Они передают питание 0,7 А/20 В, а также сигналы DiSeqc и Unicable на преобразователь. Трек SAT1 – OUT1 предназначен для подключения конвертера Unicable. Каждая дорожка имеет кроссовер, суммирующий сигналы наземного телевидения и радио DVBT, а также фильтр, подавляющий помехи LTE и GSM. Кабели от преобразователей следует подключить ко входам SAT1…SAT4 и к выходам OUT1…OUT4 розетки R-TVSAT (или сплиттера). Благодаря своей конструкции панель управления позволяет подключать множество конфигураций конвертеров SAT, переключателей DiSeqc, ротаторов DiSeqc и т. д. Это позволяет осуществлять возможную модификацию спутниковой установки в соответствии с потребностями (например, прием сигналов от последующих спутников) с минимальными финансовыми затратами. расходы. При установке лучше всего использовать преобразователь Unicable SCR 3 (4 или 8 каналов). Это позволяет полностью использовать возможности дистрибьютора. Конечно, вы можете использовать полнополосные преобразователи, TWIN, QUAD. Если вы хотите принимать сигналы со многих спутников, вам следует дополнительно использовать переключатели DiSeqc для переключения конвертеров.

НАЗЕМНОЕ ТЕЛЕВИДЕНИЕ

Антенны наземного телевидения DVBT и радиоантенна должна быть подключена к входам ANT1, ANT2 и, возможно, A3. Сигнал со входов суммируется и фильтруется от помех LTE и GSM. Затем он суммируется с соответствующим сигналом SAT и подается на выход OU1-4. Входы ANT1 и ANT2 автоматически подают питание (отключается в случае короткого замыкания) на предусилители антенн 12 В/50 мА (светодиодов). Весь канал обмена адаптирован к сигналам цифрового наземного телевидения DVBT.
