Солнечная система мощностью 4000Вт-4кВт фотоэлектрическая для нагрева воды в котлах и резервуарах для горячей воды + АВТОНОМНАЯ система электроснабжения 230В/3000Вт

СОЛНЕЧНЫЙ ФОТОЭЛЕКТРИЧЕСКИЙ КОМПЛЕКТ ТИП: АВТОНОМНЫЙ С ФУНКЦИЕЙ ПЕРЕКЛЮЧЕНИЯ ПИТАНИЯ НА СИСТЕМУ ВОДОНАГРЕВА. ГОТОВЫ К ПОДКЛЮЧЕНИЮ

Перечень основных компонентов Системы:

1. 10 монокристаллических фотоэлектрических модулей мощностью 415 Вт

2. Солнечный преобразователь PRO 3,5 кВт

4. Комплект кабелей 30м (2 х 15м) + разъемы MC4

5. Балансир для аккумуляторов Led BB 24В

6. MPPT 60A Smart Solar Контроллер зарядки Victron-Energy Bluetooth-связь

7. 2 угольно-свинцовых аккумулятора CARBON TYPE - для автономных систем 110 Ач (применение - автономные фотоэлектрические системы, до 1000 циклов разряда)

9. Распределительный щит постоянного тока (защиты и разъединитель постоянного тока)

10. Инструкция по подключению системы

11. схема, инструкция, техническая поддержка

12. Комплект готов к подключению.

Комплект высокой эффективности, готов к расширению.

Преобразователь ECO Solar Boost MPPT-3000 PRO оснащен ЖК-дисплеем, который постоянно информирует пользователя о параметрах фотоэлектрической установки, таких как:

Кроме того, на дисплее отображаются текущие события и обнаруженные нарушения в виде текстовых сообщений.

Постоянный ток, вырабатываемый в панелях, который не может напрямую питать отопительные приборы, преобразуется в переменный в преобразователе, который теперь можно использовать для питания отопительных приборов.

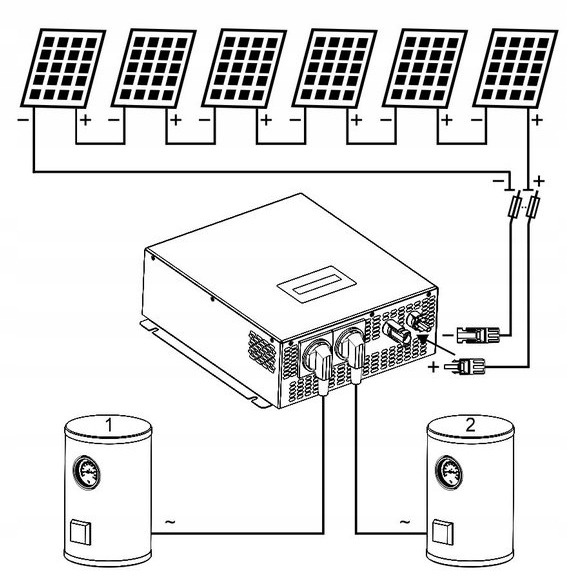

Максимальная мощность системы 3,5 кВт, преобразователь имеет номер приоритетного выхода «1» и номер зависимого выхода «2».

Это позволяет подключить два отопительных устройства, например два котла, один из которых будет нагреваться первым, а другой - когда термостат первого перестанет получать энергию от преобразователя. Благодаря реализованной функции MPPT преобразователь автоматически адаптируется к мощности нагревателя и устанавливает его рабочую точку так, чтобы энергия, получаемая от системы фотоэлектрических панелей, была максимальной.

В таблице ниже показано, как выбрать оптимальный обогреватель в зависимости от мощности и напряжения фотоэлектрической системы. Выбор оптимального нагревателя гарантирует максимальную эффективность фотоэлектрической системы для нагрева воды.

Как видите, реальная мощность обогревателей на 230 В сильно зависит от напряжения фотоэлектрической системы, оптимальные обогреватели отмечены зеленым, слишком слабые – оранжевым, и красный слишком яркий.

Фотоэлектрический модуль JA Solar JAM54S30-415/GR_BF представляет собой усовершенствованный полуэлемент PERCium диаметром 182 мм, заключенный в черную рамку толщиной 30 мм. Этот высокопроизводительный модуль построен из многорельсовых ячеек PERC по 11 BB, соединенных без зазоров. Эта инновационная конструкция гарантирует большую выходную мощность, улучшенную производительность при различных температурных условиях, сводит к минимуму влияние затенения на выработку энергии, снижает риск возникновения горячих точек и повышает устойчивость к механическим нагрузкам. Кроме того, модуль характеризуется положительным допуском выходной мощности 0~+5 Вт.

Преимущества модуля JA Solar JAM54S30-415/GR_BF:

Размеры : 1722x1134x30 мм Вес: 19,5 кг

Преобразователь ECO Solar Boost MPPT-3000 PRO позволяет напрямую использовать системы фотоэлектрических панелей для питания нагревательных устройств, таких как электрические котлы, радиаторы, нагревательные маты и т. д.

Система проста, требуется только подключение соответствующего количества (от 4 до 9 штук) типичных фотоэлектрических панелей с рабочим напряжением около 35 В или соответствующего количества других, и приемник энергии, например, электрический котел, пол с подогревом и т. д..

Преобразователь ECO Solar Boost MPPT-3000 PRO оснащен ЖК-дисплей, который предоставляет пользователю текущую информацию о параметрах фотоэлектрической установки, таких как:

• напряжение системы фотоэлектрических панелей
• ток, генерируемый фотоэлектрическими панелями
• мощность, выдаваемая на выходе
• общая энергия, произведенная в текущий день
• общая энергия, произведенная в предыдущий день
• общая произведенная энергия (измеряется с момента первого включения)

Кроме того, на дисплее отображаются текущие события и обнаруженные нарушения в виде текстовых сообщений.

Преобразователь напряжения 24 В постоянного тока / 230 В переменного тока SINUS IPS-3000S 3000 Вт

• ТИП: DC/AC
• Напряжение питания: 20÷30 В постоянного тока.
• Выходное напряжение: 230 В переменного тока.
• Максимальная мощность: 3000 Вт.
• Постоянная мощность: 1500 Вт
• Форма выходного напряжения: ЧИСТЫЙ СИНУС
• Охлаждение: Активный — вентилятор.
• Разъем USB: ДА

Применение:

аварийное освещение

Фотоэлектрические установки

автономные, аккумулирование энергии

Источники питания UPS (аварийный источник питания для компьютеров)

Аварийный источник питания для автоматики

Сигнализация охранная (контрольные панели)

Системы на солнечных батареях

электроснабжение в автоприцепах

радиосистемы (телекоммуникационные центры)

ТЕХНОЛОГИЯ CARBON MWC 120 Ач

Аккумуляторы MW POWER серии MWC производятся по свинцово-углеродной технологии. Технология LEAD-CARBON предполагает замену активного материала отрицательной пластины на свинцово-углеродный композит, что предотвращает сульфатацию аккумулятора в частично разряженном состоянии и повышает эффективность приема его заряда. Аккумуляторы имеют более низкое зарядное напряжение, а значит, более высокий КПД и меньшую коррозию положительной пластины. Использование дополнительно утолщенных свинцовых пластин в сочетании с инновационной технологией LEAD-CARBON обеспечивает срок службы, недостижимый для других необслуживаемых свинцовых аккумуляторов.

MWC 110-12

ИНДЕКС: MWC 110-12

НАПРЯЖЕНИЕ: 12 В

ЕМКОСТЬ [Ач]: 110 Ач

РАЗЪЕМ: M8

ДЛИНА [ММ]: 330 ММ

ШИРИНА [ММ]: 171 ММ

ВЫСОТА [ММ]: 219 ММ

ВЕС [КГ]: 32

Контроллеры зарядки MPPT, оснащенные функцией отслеживания точки питания, — это современные устройства, позволяющие более эффективно работать с традиционными солнечными панелями. Благодаря передовой электронике регулятор отслеживает наиболее оптимальные параметры работы и напряжение солнечной панели, что позволяет повысить эффективность и производительность по сравнению с традиционными ШИМ-контроллерами заряда на 10% - 30%. Регуляторы Victron Energy MPPT также характеризуются более высокой эффективностью работы в пасмурные дни или в полутени. Регуляторы VE ценятся и хвалятся на фотоэлектрическом рынке и превосходят все регуляторы китайской разработки.

Регуляторы Victron Energy MPPT оптимизируют зарядку аккумулятора в 3 этапа. Массовый режим позволяет максимально быстро заряжать батарею на полную мощность. Режим абсорбции — это правильная фаза зарядки постоянным током до тех пор, пока ток потребления батареи не станет менее 1 Ампера. Режим плавающего покоя активируется, когда аккумулятор перестает потреблять энергию. Регулятор снижает напряжение до 13,8 В, тем самым продлевая срок службы батареи. Каждый регулятор Victron Energy имеет встроенный датчик температуры. Его цель – изменение зарядного напряжения в зависимости от температуры окружающей среды. Когда температура отрицательная, напряжение повышается, но когда напряжение положительное, напряжение понижается. Эта функция значительно продлевает срок службы батареи.
