Сонячна панель на 410 Вт і гелевий акумулятор на 150 Ач з контролером MPPT

Солнечная панель 410 Вт и гелевая батарея емкостью 150 Ач с контроллером MPPT

Профессиональный фотоэлектрический комплекс, позволяющий обеспечить питание дачи или другого объекта, требующего автономной солнечной электростанции. Комплект предназначен для преобразователей напряжения мощностью до 1000Вт

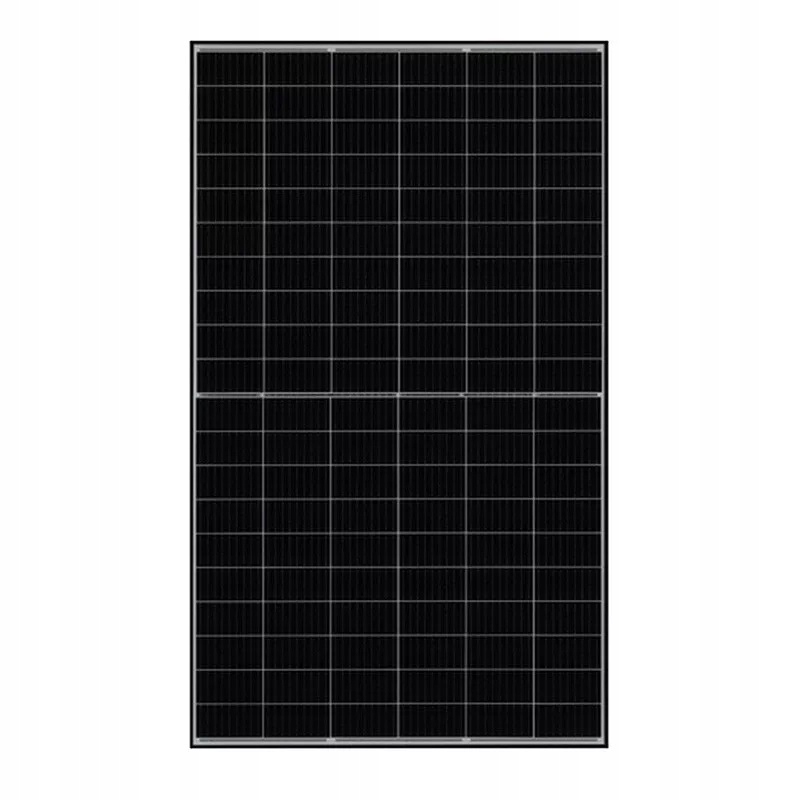

Солнечная панель JA Solar JAM54S30-410/MR- 410Wp

Инновационная продукция от одного из трех крупнейших мировых поставщиков с отличным соотношением цены и качества – благодаря производству из одних рук. Все из одного источника: JA Solar обслуживает всю цепочку создания стоимости, обеспечивая отличное соотношение цены и качества. Выбирая JA Solar, мы выбираем одного из трех крупнейших производителей в мире с глобальными компетенциями благодаря 11 производственным предприятиям и 27 филиалам. Глобальная деятельность и в то же время близость к клиентам – филиал компании находится в Мюнхене, что облегчает прямой контакт.

Монокристаллическая фотоэлектрическая панель от JA Solar отличается высокой эффективностью и долговечностью, изготовлена ​​по полуэлементной технологии. Технология полуэлементов характеризуется меньшим внутренним сопротивлением и потерями мощности, которые на 1/4 ниже по сравнению с панелями классической конструкции (полные ячейки). Кроме того, панели, изготовленные с использованием полуэлементной технологии, помимо генерации более высокой выходной мощности, лучше работают в повседневной эксплуатации благодаря более низкому температурному коэффициенту мощности и уменьшению влияния затенения на выработку энергии.

Полуэлементные системы, изготовленные из ячеек PERC емкостью 11BB, обеспечивают более высокую выходную мощность, лучшую производительность в зависимости от температуры, снижение эффекта затенения при выработке электроэнергии, низкий риск образования горячих точек, а также повышенную устойчивость к механическим нагрузкам.

МОДЕЛЬ JAM54S30-410/MR

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ

• Максимальная номинальная мощность (Pmax) [Вт] 410
• Напряжение холостого хода (Voc) [В] 37,32
• Максимальное напряжение питания (Вмп) [В]31,45
• Ток короткого замыкания (lsc) [А]13,95
• Максимальное потребление тока (Имп) [А] 13,04
• Кпд модуля [%] 21,0
• Допуск по мощности 0~+5 Вт
• Температурный коэффициент Isc +0,045 %/°C
• Температурный коэффициент Voc -0,275%/°C
• Температурный коэффициент Pmax (_Pmp) -0,350%/°C
• STCИзлучение 1000 Вт /м2, температура ячейки 25°C, коэффициент воздушной массы 1,5G

ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ В НОЧЬ

• Максимальная номинальная мощность (Pmax) [Вт] 310
• Напряжение холостого хода (Voc) [В] 35,23
• Максимальное рабочее напряжение (Вмп) [В] 29,72
• Ток короткого замыкания (lsc) [А] 11,16
• Максимальный рабочий ток (Имп) [А] 10,43
• NOCT Интенсивность солнечного излучения 800 Вт/м2, температура окружающей среды 20°C, скорость ветра 1 м/с, воздушная масса 1,5 G

ТЕХНИЧЕСКИЕ ДАННЫЕ

• ЯчейкаМоно
• Вес21,5 кг±3%
• Размеры 1722±2мм*1134±2ммx30±1мм
• Поперечное сечение кабеля4мм2 (IEC), 12AWG(UL)
• Количество ячеек108 (6x18)
• Распределительная коробкаIP68, 3 диода
• Разъем MC4 (1000В) MC4-EVO2 ( 1500 В)
• Длина кабеля (с разъемом) Вертикально: 300 мм (+)/400 мм (-); Горизонтально: 1200 мм (+) / 1200 мм (-)
• Конфигурация упаковки 36 шт./поддон, 936 шт./40-футовый контейнер

УСЛОВИЯ РАБОТЫ

• Максимальное напряжение системы 1000 В/1500 В постоянного тока
• Рабочая температура -40°C~+85°C
• Максимальный номинал предохранителя в серии25 А
• Максимальная статическая нагрузка спереди Максимальная статическая нагрузка сзади 5400 Па (112 фунтов/фут2) 2400 Па (50 фунтов) /ft2)
• NOCT 45±2°C
• Класс безопасности Класс II
• Реакция модуля на пожар UL Type 1

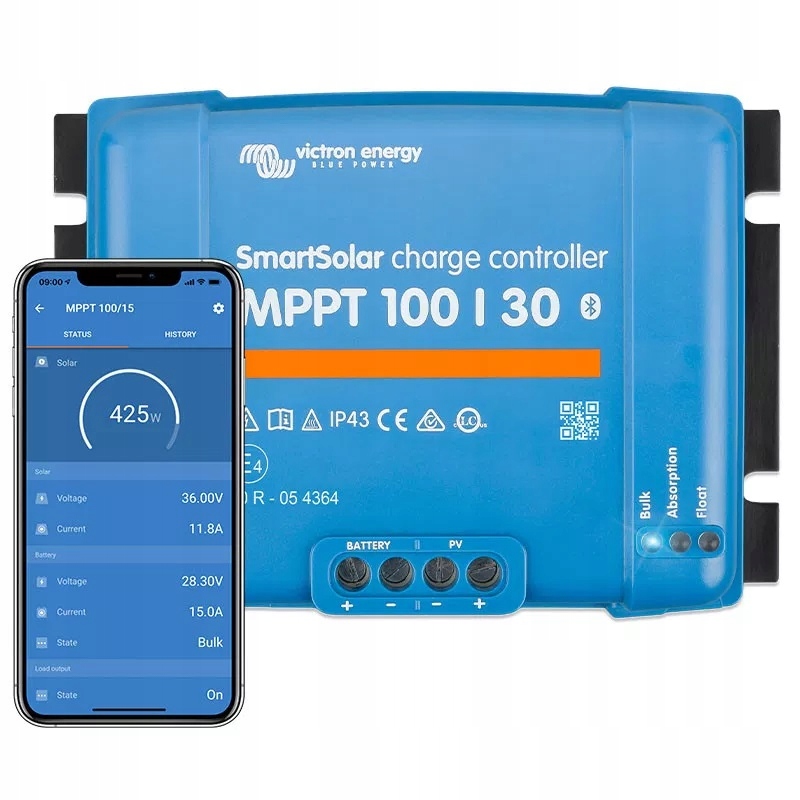

Умный контроллер зарядки 100 В/30 А/12 В/24 В

Расширенный алгоритм MPPT

В мире фотогальваники усовершенствованный алгоритм MPPT в контроллере заряда MPPT меняет правила игры. Благодаря этому солнечная система способна адаптироваться к различным погодным условиям и максимально повысить энергоэффективность. Алгоритм MPPT является ключом к оптимизации процесса зарядки, что в конечном итоге приводит к повышению эффективности всей системы. Если вы хотите максимизировать потенциал своих солнечных панелей, выберите контроллер заряда с усовершенствованным алгоритмом MPPT — это решение, о котором вы не пожалеете.

Приложение Victron Connect

Контроль и управление вашей солнечной системой — ключ к ее эффективности. С помощью приложения Victron Connect у вас есть доступ ко всей ключевой информации о работе вашего контроллера заряда MPPT. Более того, приложение предлагает возможность отслеживать историю данных за период до 30 дней, что является неоценимой функцией при анализе производительности и выявлении возможных проблем. Victron Connect — это инструмент, который должен иметь на своем смартфоне каждый владелец солнечной системы.

Трехступенчатая адаптивная зарядка

Управление энергопотреблением в солнечных системах выходит на новый уровень благодаря технологии адаптивной трехступенчатой ​​зарядки в контроллере заряда MPPT. Эта инновационная функция обеспечивает интеллектуальную зарядку аккумулятора в три этапа: фазу накопления, фазу поглощения и фазу обслуживания. Это не только повышает эффективность зарядки, но и значительно продлевает срок службы аккумуляторов. Если вы ищете усовершенствованное решение для управления питанием, вам определенно стоит рассмотреть возможность трехступенчатой ​​адаптивной зарядки.

Различные режимы зарядки и поддержка нескольких батарей

Гибкость и универсальность — это особенности, которые отличают контроллер заряда MPPT с различными режимами зарядки и возможностью поддержки различных типов аккумуляторов. Независимо от того, используете ли вы аккумуляторы GEL/AGM, LiFePO4 или, после соответствующих настроек, автомобильные аккумуляторы, этот тип регулятора заряда обеспечит вам полный контроль и эффективность. Это делает его идеальным решением для тех, кто ищет не только эффективную, но и гибкую систему управления солнечной энергией.

ПАРАМЕТРЫ/МОДЕЛЬ MPPT Smart Solar 100 | 30

• Напряжение аккумулятора 12/24 В (авто)
• Номинальный зарядный ток 30 А
• Номинальная фотоэлектрическая мощность, 12 В 440 Вт
• Номинальная фотоэлектрическая мощность, 24 В 880 Вт
• Максимальное фотоэлектрическое напряжение холостого хода  100 В
• Макс. Ток короткого замыкания фотоэлектрической батареи35 А
• Максимальный КПД98 %
• Самопотребление12 В: 30 мА 24 В: 20 мА
• Напряжение зарядки «поглощение» Настройка по умолчанию: 14,4 В / 28,8 В (регулируется)
• Напряжение зарядки «плавающее» " Настройка по умолчанию: 13,8 В/27,6 В (регулируемая).
• Алгоритм зарядки Многоступенчатый адаптивный
• Температурная компенсация b> -16 мВ/°C или -32 мВ/°C
• Защита переполюсовка фотоэлектрических модулей
• Короткое замыкание на выходе Перегрев
• Рабочая температура от -30 до +60 °C (полная номинальная мощность до 40 °C)
• Температурная компенсация > -16 мВ/°C или -32 мВ/°C
• Влажность 95 %, без конденсации

ДРУГОЕ

• Цвет: Синий (RAL 5012)
• Силовые клеммы: 16 мм² / AWG6
• Категория защиты:IP43 (электронные компоненты), IP22 (область подключения)
• Вес: 1,3 кг
• Размеры (В x Ш x Г) ): 130 x 186 x 70 мм
• Безопасность: EN/IEC 62109-1, UL 1741, CSA C22.2
< /ul>

Гелевой аккумулятор Ultracell GEL UCG, 12 В, 150 Ач

Батарейки серии Ultracell UGC — это инновационный источник энергии для фотоэлектрических и солнечных систем. Они обеспечивают долгосрочную надежность с 500 рабочими циклами и идеально подходят для экологически чистых проектов, кемперов и караванов. Прочная конструкция и устойчивость к экстремальным условиям эксплуатации гарантируют долгую службу.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

• Аккумулятор не требует добавления воды и регулярного обслуживания электролита.
• Высокое качество, долговечность и длительный срок службы.
• Расчётный срок 15 лет
• >Возможна работа в любом положении.
• Безопасно и экологично – нет выбросов дыма и риска ожога серной кислотой.
• Малый вес и компактные размеры

ПАРАМЕТРЫ/МОДЕЛЬ: UCG150-12

• Номинальное напряжение: 12 В
• Номинальная емкость (10 Гн): 150,0 Ач
• Стандарт зажим: F10
• Материал корпуса: ABS

Номинальная мощность:

• 20 часов, 1,80 В/ячейку, 25°C: 156,0 Ач/8,04 А
• 10 часов, 1,80 В/ячейку, 25°C: 150,0 Ач/15,0 А
• 5 часов, 1,75 В/элемент, 25°C: 131,6 Ач/26,3 А
• 1 час , 1,60 В/элемент, 25°C: 96,9 Ач/96,9 А
• Максимальный ток разряда: 1500 А (5 с)
• Внутреннее сопротивление: около 2,5 мОм

Характеристики разряда:

• Диапазон рабочих температур: Разрядка: -20°C~50°C Зарядка: 0°C~40°CХранение: -20°C~40°C
• Номинальный диапазон рабочих температур: 25±3°C.
• Циклическое использование: Начальный зарядный ток менее 45 А. Напряжение 14,4–15,0 В при 25°C. Температурный коэффициент -30 мВ/°C.
• Использование в режиме ожидания: Нет ограничений по начальному току заряда. Напряжение 13,5–13,8 В при 25°C. Температурный коэффициент -20мВ/°С.
• Влияние температуры на емкость: 40°С 103%25°С 100%0°С 86%
• Расчетный срок службы в плавающем режиме обслуживания при 20°C: 15 лет.
• Саморазряд: Батареи Ultracell можно хранить максимум 9 месяцев при 25°C (77°F), после чего необходима подзарядка. При более высоких температурах срок хранения будет короче.
• Размеры: 485x170x240 мм.
• Вес: 43,5 кг.
< /ул>

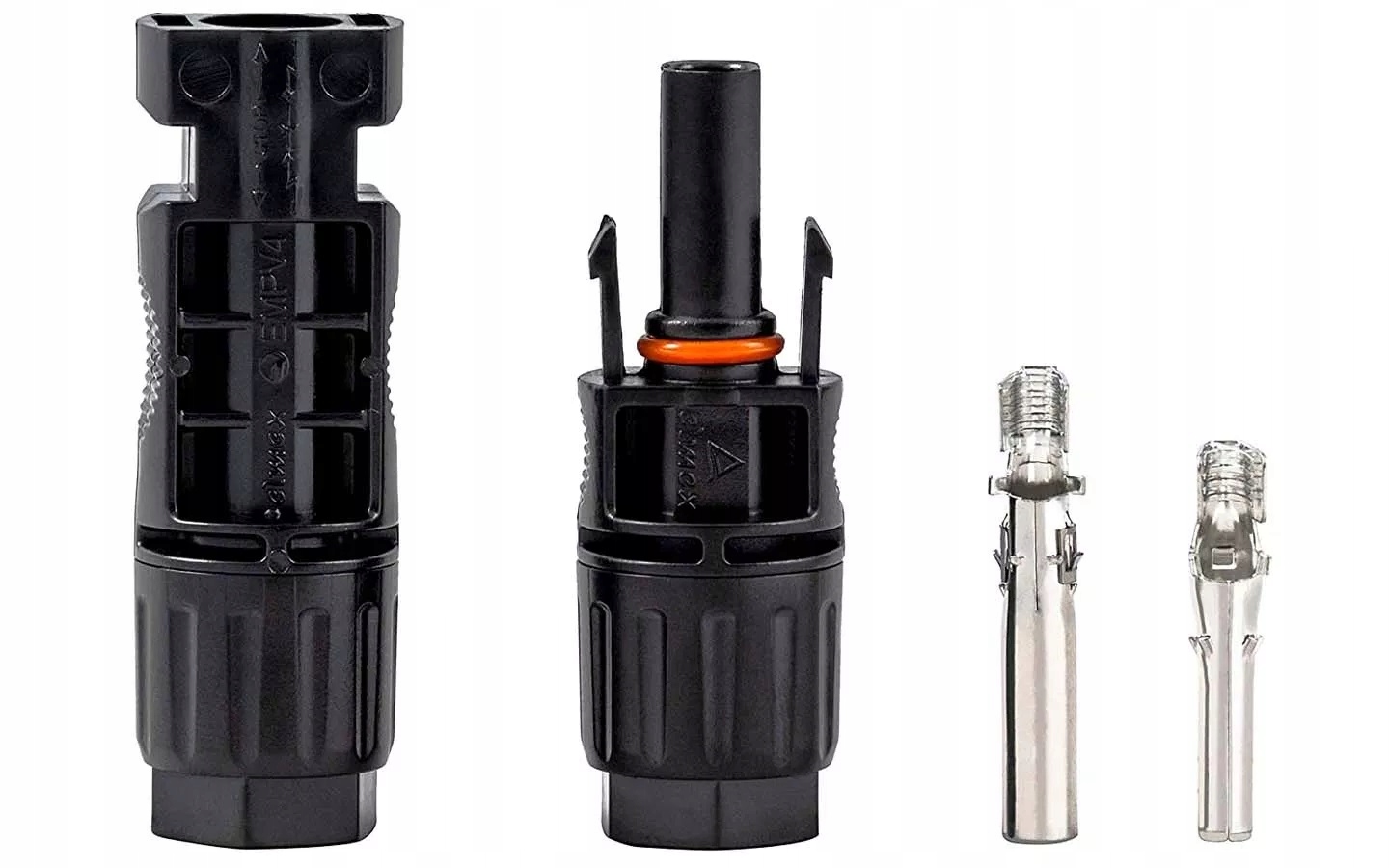

Последовательный разъем MC4

В каждом комплекте имеется набор разъемов MC4, обеспечивающих герметичное соединение солнечной панели с контроллером заряда. Продаваемые нами панели оснащены разъемами MC4, обеспечивающими простое и быстрое монтажное соединение. Использование разъема MC4 гарантирует энергосберегающее соединение и возможность быстрого отключения солнечной панели от системы в случае необходимости. Если вам нужны другие разъемы или большее их количество, вы можете купить их здесь (PV разъемы)

Солнечный кабель для подключения установки 2,5мм2/4мм2 – 5м

В наши комплекты входит кабель, позволяющий подключить солнечную панель к контроллеру. На кабеле имеется разъем MC4, позволяющий эффективно подключить панель к контроллеру заряда. Для комплектов, содержащих батарею, мы прикрепляем разъем к клеммам батареи на другом конце кабелей. Перерезав провод, можно выполнить подключение от панели к контроллеру и от контроллера к аккумулятору.

Комплекты с панелями мощностью от 5 Вт до 50 Вт оснащены кабелем LGY сечением 2,5 мм2. Комплекты с солнечными панелями большего размера оснащены солнечным кабелем с двойной изоляцией, устойчивым к ультрафиолетовому излучению, диаметром 4 мм2. В каждый комплект входит 5 метров черного кабеля и 5 метров красного кабеля. Удлинить кабель можно, купив его здесь (солнечные кабели) по принципу. 2 м = 1 метр красного и 1 метр черного. Купленный кабель сложим и сделаем необходимое расстояние вместе с обжатием конца.
