Предлагаемый гибридный комплект представляет собой высокоэффективную систему, обеспечивающую питание устройств мощностью до 4000 Вт, оснащенную встроенным контроллером MPPT, обеспечивающим солнечную энергию от фотоэлектрических панелей, а также установлено сетевое зарядное устройство, позволяющее заряжать аккумуляторы от генератора или сети в случае чрезмерно малого количества энергии от солнечных батарей. Четыре больших аккумулятора емкостью 220Ач каждый с гелевой структурой гарантируют большой запас хода и обеспечивают работу с нагрузкой 50%, т.е. 2000Вт непрерывно в течение 5,2 часа без какой-либо подзарядки от генератора или других источников, например, от присоединенных солнечных батарей. Комплект из 6 солнечных модулей мощностью 2400Вт обеспечивает полную зарядку гелевых аккумуляторов не более чем за 5 часов в солнечный день.

Система полностью не требует обслуживанияи не требует какого-либо вмешательства пользователя во время работы. Внимательно прочитав инструкцию и соблюдая правила безопасности, каждый пользователь сможет легко настроить поставляемую систему самостоятельно, без необходимости привлечения квалифицированного установщика.

Устройство имеет специальную мощность запуска примерно 5 секунд, что позволяет пусковые устройства, такие как насосы, гидрофоры или двигатели, которые во время запуска временно потребляют до 9000 Вт электроэнергии. В основе всего комплекса лежит гибридный инвертор Easy Solar от известной голландской компании Victron Energy, на который распространяется 5-летняя гарантия.

В комплект входит:

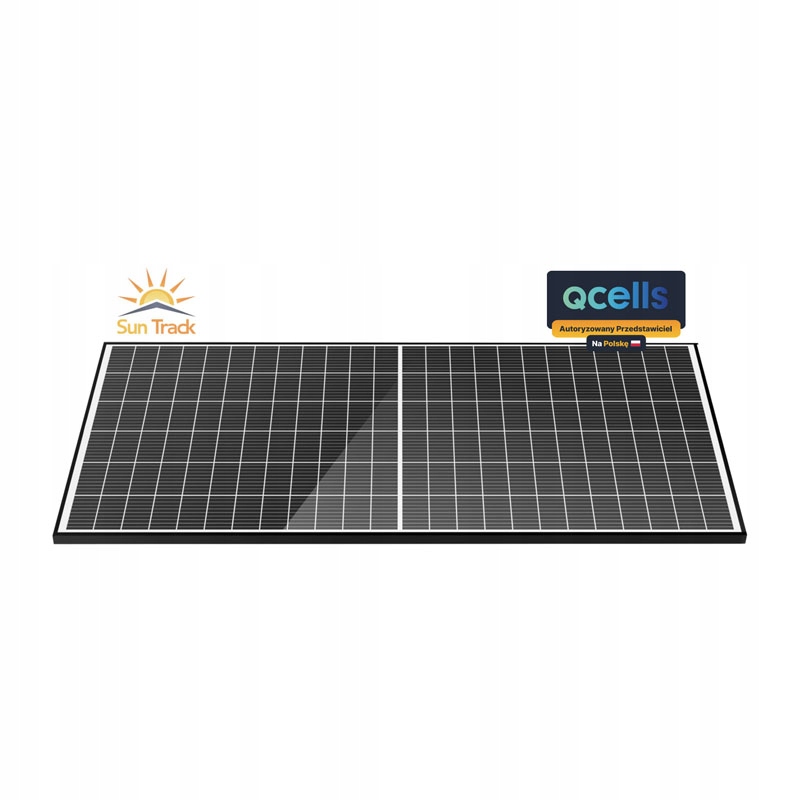

6 солнечных панелей Q.Peak DUO M-G11 — 400 Вт

Благодаря запатентованной технологии Q.ANTUM и оптимизированному соединению ячеек с гораздо меньшим количеством зазоров, этот модуль обеспечивает оптимальную эффективность и урожайность. Простое уменьшение расстояния между солнечными элементами Q.ANTUM повышает эффективность до 21,4%.

Q.PEAK DUO M-G11 был разработан с учетом реальных условий. При низкой освещенности в 200 Вт/м² он по-прежнему достигает 98 % своей первоначальной эффективности. Эффективность солнечного модуля измеряется при идеальной освещенности 1000 Вт/м².

Рама изготовлена ​​из технологичного алюминиевого сплава и сертифицирована на высокие снеговые нагрузки (6000 Па) и ветровые (4000 Па).

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ/МОДЕЛЬ: Q.Peak DUO M-G11 - 400 Вт

МИН. ПРОИЗВОДИТЕЛЬНОСТЬ В СТАНДАРТНЫХ УСЛОВИЯХ STC (ДОПУСК +5 Вт/−0 Вт)

• Мощность при MPP [Вт]: 400
• Ток короткого замыкания [А]: 13,54
• Напряжение холостого хода [В]: 37,16
• Ток в точке MPP [А]: 12,90
• Напряжение в точке MPP [В]: 31,00
• КПД [%] : ≥ 20,8

МИНИМАЛЬНЫЙ КПД В НОРМАЛЬНЫХ УСЛОВИЯХ, НМОТ²

• Мощность при MPP [Вт] ] : 300,1
• Ток короткого замыкания [А]: 10,91
• Напряжение холостого хода [В]: 35,04 li>
• Ток на MPP [А]: 10,16
• Напряжение на MPP [В]: 29,54

  МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ

  • Размеры (Д х Ш х Г), мм: 1692 х 1134 х 30 (включая рамку)
  • Стекло: термоусиленное антибликовое покрытие толщиной 3,2 мм.
  • Цоколь: 53-101 мм x 32- 60 мм x 15–18 мм.
  • Класс защиты: IP67, с байпасными диодами.
  • Вес [кг]: 21,2 кг. li>
  • Ячейки: кабель 4 мм²; (+) > 1250 мм, (-) > 1250 мм.
  • Цвет рамы: Черный, анодированный алюминий

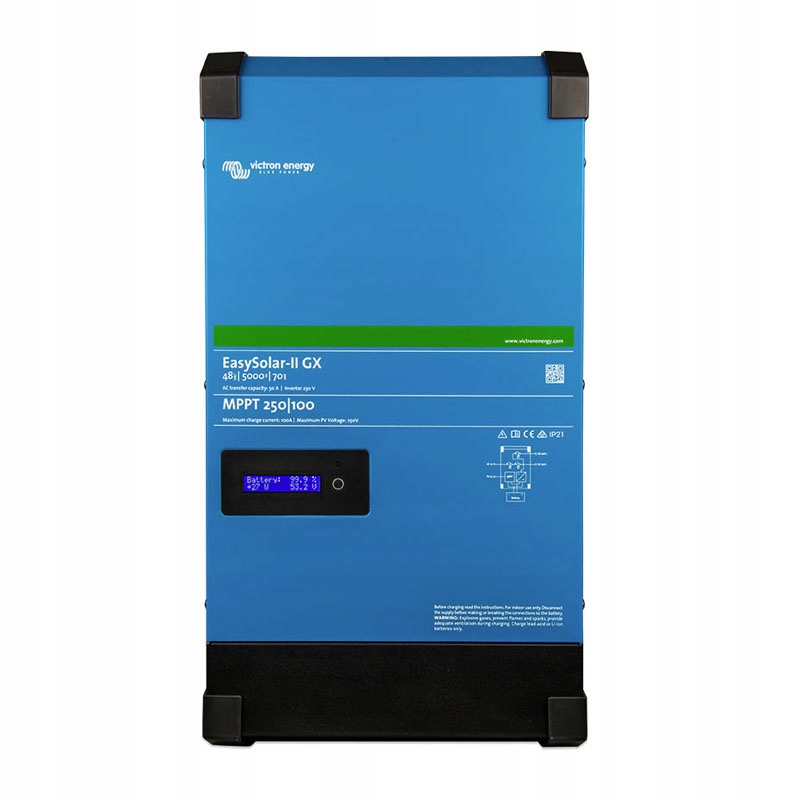

Регулятор Easy Solar-II GX 48/5000Ва

Устройство Easy Solar GX представляет собой комплексную фотоэлектрическую систему электропитания в виде гибрида. Он позволяет заряжать аккумуляторы напрямую от солнечных батарей с помощью встроенного контроллера заряда или через внешнюю сеть или генератор. Встроенный преобразователь позволяет генерировать напряжение 230В от аккумулятора и совмещать мощность генератора с мощностью аккумуляторов. Все управляется с помощью приложения Victron Connect и USB-интерфейса MK3 или напрямую через Интернет с помощью бесплатного портала Victron Remote Management. Для работы через Интернет необходим доступ в Интернет через традиционный Ethernet-кабель или WiFi. На устройство распространяется 5-летняя гарантия Дистрибьютора и полная техническая поддержка.

Дисплей и Wi-Fi

На дисплее отображаются параметры аккумулятора, инвертора и контроллера зарядки. Те же параметры можно прочитать на смартфоне или аналогичном устройстве. Кроме того, Wi-Fi можно использовать для настройки системы и изменения настроек.

Контроллер солнечной зарядки

Выход постоянного тока SmartSolar MPPT подключен параллельно к розетка инвертора/зарядного устройства постоянного тока MultiPlus-II. Механизм переключения MultiPlus-II также управляет контроллером SmartSolar MPPT.

Топология подключения к сети EasySolar-II GX использует избыточную фотоэлектрическую энергию для зарядки батарей или передает ее в сеть, а также разряжает батареи или использует энергию сети для восполнения дефицита фотоэлектрической мощности. В случае отключения электроэнергии EasySolar-II GX отключит систему от сети и продолжит снабжать потребителей электроэнергией. Ко второму выходу (на рисунке не показан) можно подключить нагрузки, которые должны быть отключены при отсутствии сети переменного тока. Эти нагрузки учитываются функциями PowerControl и PowerAssist для ограничения входного переменного тока до безопасного значения.

Параллельная топология сети EasySolar-II GX использует данные от внешнего датчика переменного тока (который должен быть приобретается отдельно) или счетчик электроэнергии для оптимизации собственного потребления оазисов, если это необходимо, для предотвращения попадания энергии в электросеть. В случае отключения электроэнергии EasySolar-II GX продолжит снабжать электроэнергией наиболее важные потребители.

ИНВЕРТЕР/ЗАРЯДНОЕ УСТРОЙСТВО Easy Solar-II GX 48/5000-70-50

• PowerControl и PowerAssist: Да
• Межцепной выключатель: 50 А
• Максимальный входной переменный ток: 50 А
• Запасной выход: 50 А

ИНВЕРТОР

• Диапазон входного напряжения: 38 – 66 В
• Выход: Выходное напряжение 230 В переменного тока ± 2 % Частота: 50 Гц ± 0,1 % (1)
• Непрерывная выходная мощность в 25 В °C (3): 5000 ВА / 4000 Вт.
• Постоянная выходная мощность при 40 °C / 55 °C: 3700 Вт / 3000 Вт.
• Максимальная входная полная мощность: 4400 Вт / 5000 ВА
• Пиковая мощность: 9000 Вт
• Максимум КПД: 96%
• Мощность при нулевой нагрузке: 18 Вт
• Мощность при нулевой нагрузке в тр. AES: 12 Вт
• Мощность при нулевой нагрузке в тр. поиск: 2 Вт

ЗАРЯДНОЕ УСТРОЙСТВО

• Вход переменного тока: Диапазон входного напряжения : 187–265 В переменного тока: Входная частота: 45–65 Гц Зарядное напряжение в фазе поглощения 57,6 В
• Зарядное напряжение в фазе покоя: 55,2 В
• Режим хранения: 52,8 В
• Максимальный зарядный ток аккумулятора (4): 70 А
• Температура аккумулятора датчик: Да
• Программируемое реле (5): Да
• Защита (2): a - g
• Коммуникационный порт VE.Bus: Обеспечивает параллельную и трехфазную работу, удаленный мониторинг и системную интеграцию.
• Com-порт. общего назначения: Да, 2x

УМНЫЙ КОНТРОЛЛЕР СОЛНЕЧНОЙ ЗАРЯДКИ

• Модель: MPPT 250/100-Tr
• Максимальный выходной ток: 100 А
• Максимальная фотоэлектрическая мощность: 5800 Вт
• Максимальное напряжение холостого хода фотоэлектрической установки: 250 В
• Максимальный КПД: 98%
• Собственное потребление: 20 мА
• Зарядное напряжение в фазе поглощения, настройки по умолчанию: 57,6 В
• Зарядное напряжение в фазе абсорбции фаза покоя, настройки по умолчанию: 55,2 В
• Защита (2): a – e
• Интерфейсы: BMS-Can, USB, Ethernet, VE.Direct, Wi-Fi
• Дистанционное включение/выключение: Да
• Диапазон рабочих температур: от -20 до +45 °C (вентиляторное охлаждение)
• Влажность (без конденсации): максимум 95 %

КОРПУС

• Материал и цвет: Алюминий (синий, RAL 5012)
• Класс защиты: IP 21
• Подключение аккумулятора: контакты M8
• Подключение фотоэлектрического модуля: контакты M6
• Подключение переменного тока 230 В: Винтовые клеммы 13 мм2 (6 AWG)
• Вес: 38,6 кг
• Размеры (высота) Икс х ширина х глубина): 604 x 323 x 253 мм

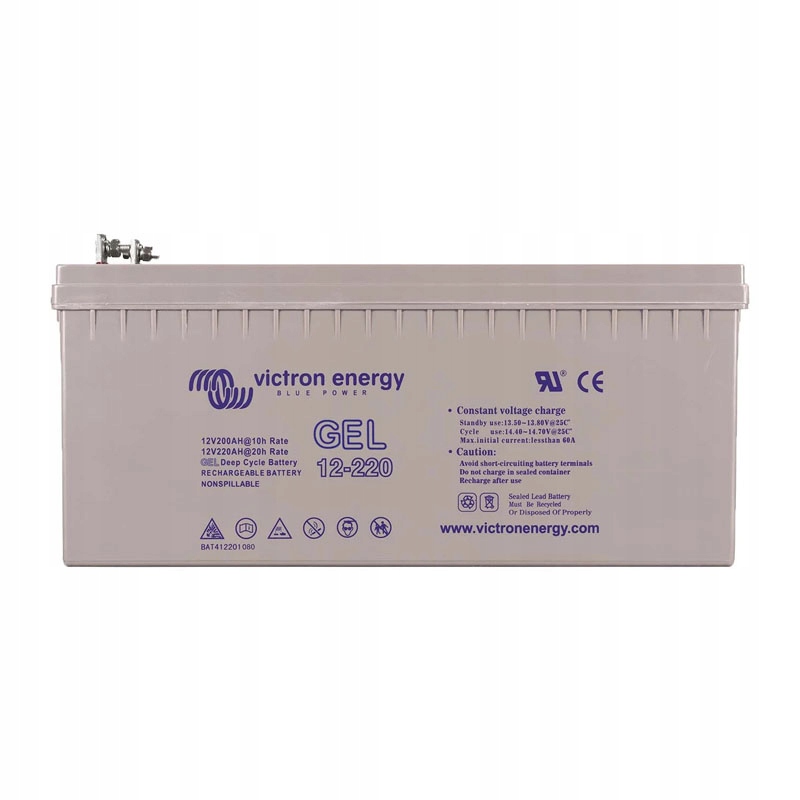

4 гелевых аккумулятора GEL 220 Ач, 12 В

Все гелевые аккумуляторы Victron Energy имеют высочайшее мировое качество и предназначены для профессиональных солнечных систем, работающих на островах. Батареи VE обеспечивают очень высокую эффективность в сочетании со сроком службы до 12 лет. Голландская компания Victron Energy, известная своим профессиональным подходом к системам возобновляемой энергетики, предлагает продукцию, которая по классу превосходит общедоступные гелевые батареи. Решив приобрести данную серию продукции, вы выбираете стабильность и безаварийную работу на долгие годы. Гелевые аккумуляторы характеризуются высоким КПД при низком токе разряда. В такой ситуации они могут выпустить больше груза, чем номинально накопили. Мы рекомендуем гелевые аккумуляторы Victron Energy для всех профессиональных солнечных энергетических систем.

ПАРАМЕТРЫ/МОДЕЛЬ: аккумулятор GEL 220 Ач, 12 В

• Рабочее напряжение [В]: 12 В
• Емкость [Ач]: 220 Ач
• Зарядное напряжение при циклическом режиме [В]: 14,1–14,4 В
• Напряжение зарядки в режиме ожидания [Вт]: 13,5–13,8 В
• Напряжение хранения [В]: 13,2–13,5 В

УСТАНОВКА И РАЗМЕРЫ

• Размеры ШxВxГ [мм]: 522 мм x 238 мм x 240 мм
• Вес [кг]: 66 кг

РЕГУЛИРУЮЩАЯ РАБОТА АККУМУЛЯТОРА

• 1800 циклов при разряде 20 %
• 750 циклов при разряде 50 %
• 500 циклов при разряде 80 %
• расчетный срок службы 12 лет в режиме FLOAT

2 последовательных разъема MC4

В каждый комплект входит набор разъемов MC4, обеспечивающих герметичное соединение солнечной панели с контроллером зарядки. Продаваемые нами панели оснащены разъемами MC4, обеспечивающими простое и быстрое монтажное соединение. Использование разъема MC4 гарантирует энергосберегающее соединение и возможность быстрого отключения солнечной панели от системы в случае необходимости. Если вам нужны другие разъемы или большее их количество, вы можете купить их здесь (PV-разъемы).

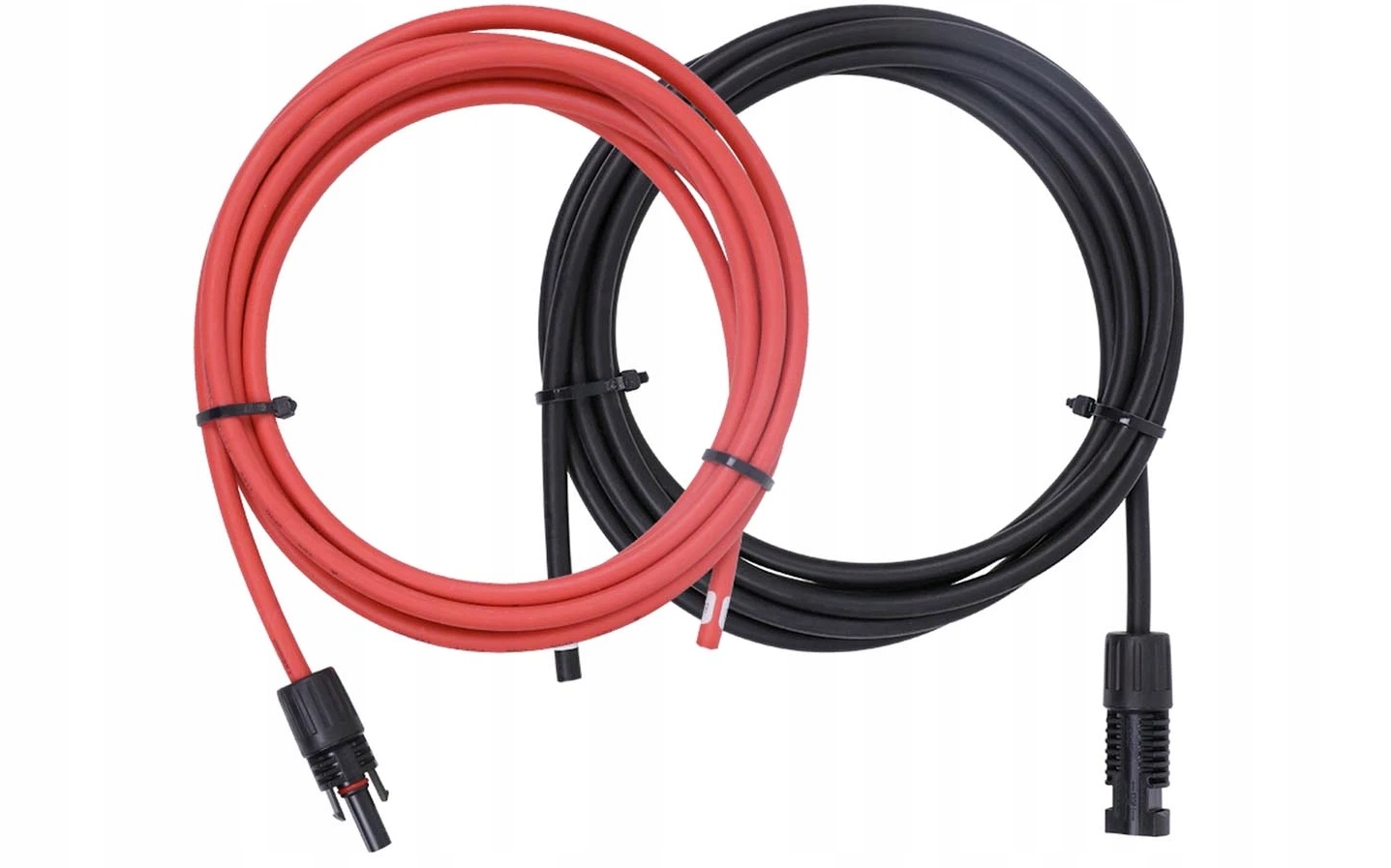

Солнечный кабель для подключения установки 6мм2 - 20м

В наших комплектах есть кабель, позволяющий подключить солнечную панель к контроллеру. На кабеле имеется разъем MC4, позволяющий эффективно подключить панель к контроллеру заряда. Для комплектов, содержащих батарею, мы прикрепляем разъем к клеммам батареи на другом конце кабелей. Обрезав кабель, можно выполнить подключение панели к контроллеру и от контроллера к аккумулятору.

В комплектах с панелями мощностью от 5 Вт до 50 Вт имеется кабель LGY сечением 2,5 мм2. Комплекты с солнечными панелями большего размера оснащены солнечным кабелем с двойной изоляцией, устойчивым к ультрафиолетовому излучению, диаметром 4 мм2. В каждый комплект входит 5 метров черного кабеля и 5 метров красного кабеля. Удлинить кабель можно, купив его здесь (солнечные кабели) по принципу. 2 м = 1 метр красного и 1 метр черного. Купленный кабель сложим и сделаем необходимое расстояние вместе с обжатием конца.

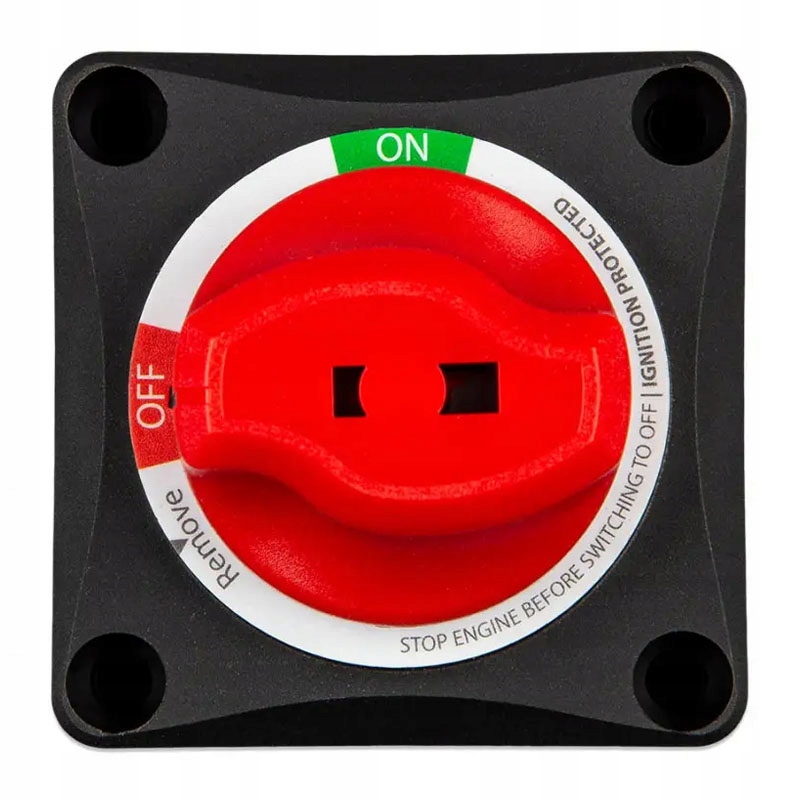

Аккумуляторный выключатель 275 А

Аккумулятор или аккумуляторный разъединитель с длительной силой 275А и кратковременной мощностью 455А, напряжением 12/24/48В. Предназначен для кемперов и накопителей энергии ESS. Размеры 69 x 69 x 73 мм.

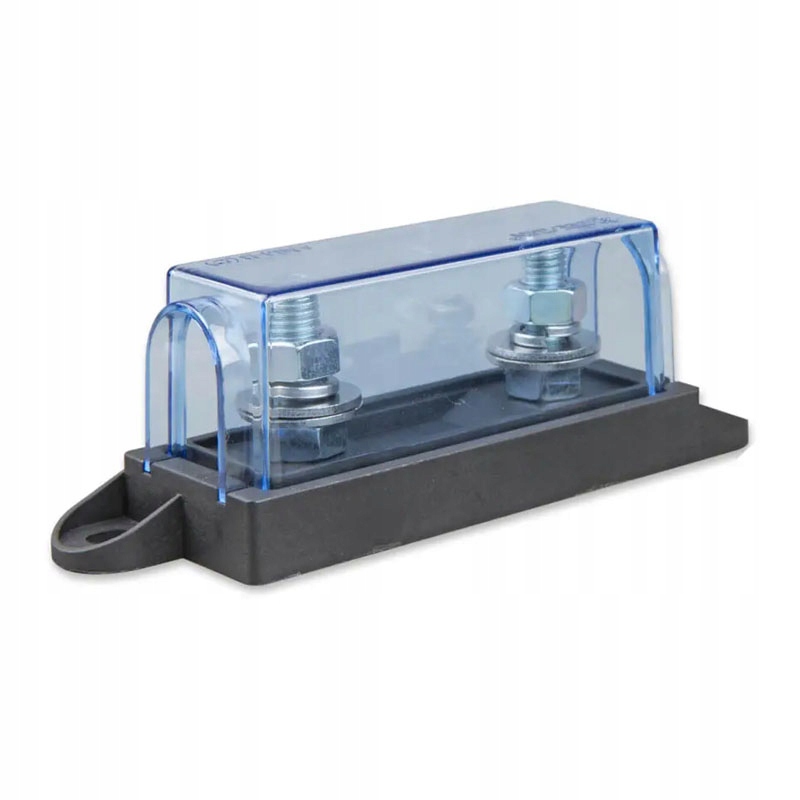

Предохранитель Mega Fuse Victron Energy с держателем

В комплект входит предохранитель с номинальной мощностью, соответствующей используемому инвертору. Предохранитель заключен в корпус – Fuse Holder, защищающий его от коротких замыканий и внешних факторов. Предохранители Victron Energy не имеют потерь и не вызывают падения напряжения при передаче энергии. Резьбовые соединения диаметром М8.
