sma sma 50 Ом. Vitalco Twisted Sma

Каталог номер: 67491

Описание элемента

Поставщик предмета - известная компания vitalco - производитель кабелей и оборудования AV. Карта каталога, гиперссылка на веб -сайте производителя и подробная спецификация доступна по адресу: www.stratos.pl/stroni/67491.htm

Обложки семейства SMA (подчиненная версия A) являются миниатюрными высокочастотными соединителями с сопротивлением 50 Ом и рабочим оркестрам до 18 ГГц. Они чаще всего используются в устройствах Wi -Fi и LTE и антеннах. Коннекторы поставляются в версиях SMA и RSMA, различающиеся по типу центрального булавки. RSMA (RP-SMA Rever Polarity SMA) представляет собой разнообразный разъем SMA с одинаковыми размерами с преобразованным центральным штифтом (SMA Plug имеет мужской штифт, а заглушка RSMA имеет штифт żenski, и, таким же образом, в гнездо SMA есть женский штифт, а в гнездо RSMA есть мужской штифт.

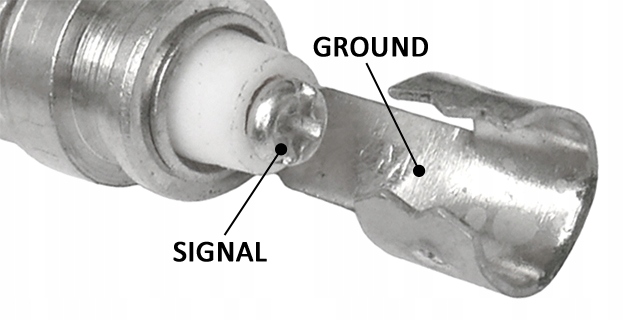

Предлагаемый разъем представляет собой мужскую пробку SMA с импедансом 50 Ом, предназначенное для заполнения концентрического кабеля с диаметром вниз до 6 мм, то есть на кабелях 50 Ом тип RG174, RG58, H155 и их аналоги. Выбор заглушки на кабеле состоит в том, чтобы прикрутить среднюю вену (сигнал) концентрического кабеля к центральному рукаву, контакт к экрану (заземляется) в форме «флага», который должен быть затянут на экране.

RF -сигналы (радиочастотная - высокая частота MHZ -GHZ) используются много типов концентрических разъемов. В устройствах и антеннах телевизора, SAT, FM, DAB, DVB, GSM, GPS, Wi -Fi и т. Д. Существуют разъемы, предназначенные для работы в частотных диапазонах от нескольких десятков МГц до нескольких десятков ГГц. Наиболее часто используемые разъемы представляют приведенную ниже таблицу - мы представляем в ней появление заглушек и розеток данного типа, максимальной рабочей частоты и приблизительного диаметра разъемов.

Предлагаемая вилка изготовлена ​​из латуни с никелем и имеет позолоченный центральный контакт. Обложка сделана из мягкого TPE. Импеданс завола составляет 50 Ом.

Технические данные
