Осциллограф TAO3074, 4x70 МГц, CAN, I2C, SPI, декодирование RS232, 8-дюймовый сенсорный экран

Модель TAO3074

Пропускная способность 4x70 МГц

Выборка 1 Гвыб./с

Разрешение по вертикали (А/Ц)) 8 бит

Длина памяти 40 МБ

Частота обновления сигнала 45 000 осциллограмм/с

Горизонтальный масштаб (с/дел)) 1 нс/дел – 1000 с/дел, шаг 1 – 2 – 5

Дисплей: 8-дюймовый цветной ЖК-дисплей, 800 x 600 пикселей, сенсорный

Входное сопротивление: 1 МОм ± 2 %, параллельно с 15 пФ ± 5 пФ.

Максимальное входное напряжение: 1 МОм ≤ 300 В (среднеквадратичное значение);

Погрешность источника постоянного тока ±3 %

Затухание пробника 0,001–1000X, шаг 1–2–5

Погрешность времени выборки/реле ±2,5 ppm

Вход постоянного тока, переменного тока, заземления

p>

p>

Чувствительность по вертикали 1 мВ/дел – 10 В/дел (на входе)

Тип триггера: фронт, видео, импульсный, наклон, короткий, Windows, тайм-аут, N-й край, логика, I2C, SPI, RS232 и

и CAN

Декодирование шины: I2C, SPI, RS232, CAN

Режим запуска: автоматический, нормальный и одиночный.

Автоматические измерения: Vpp, Vavg, Vrms, Freq, Period, Week RMS, Cursor RMS, Vmax, Vmin. , Vtop, Vbase, Vamp, Overshoot, Фаза A→B ↑, Фаза A→B↓, Предварительная съемка, Время нарастания, Время спада,+Ширина, -Ширина, +Долг, -Долг, Рабочий цикл, Задержка A→B ↑, Задержка A→B↓, +Счетчик импульсов, -Счетчик импульсов, Счетчик нарастающих фронтов, Счетчик спадающих фронтов, Площадь, Площадь цикла

Математические функции: ＋, －, ×, ÷, FFT，FFTrms,Intg, Diff, Sqrt, определяется пользователем, цифровой фильтр

Память сигналов: до 100 сигналов

Интерфейсы связи: USB-хост, USB-устройство, USB-порт для PictBridge, LAN и WIFI (опция)

Частомер

Батарея: 7,4 В, 8000 мАч, 5 часов работы

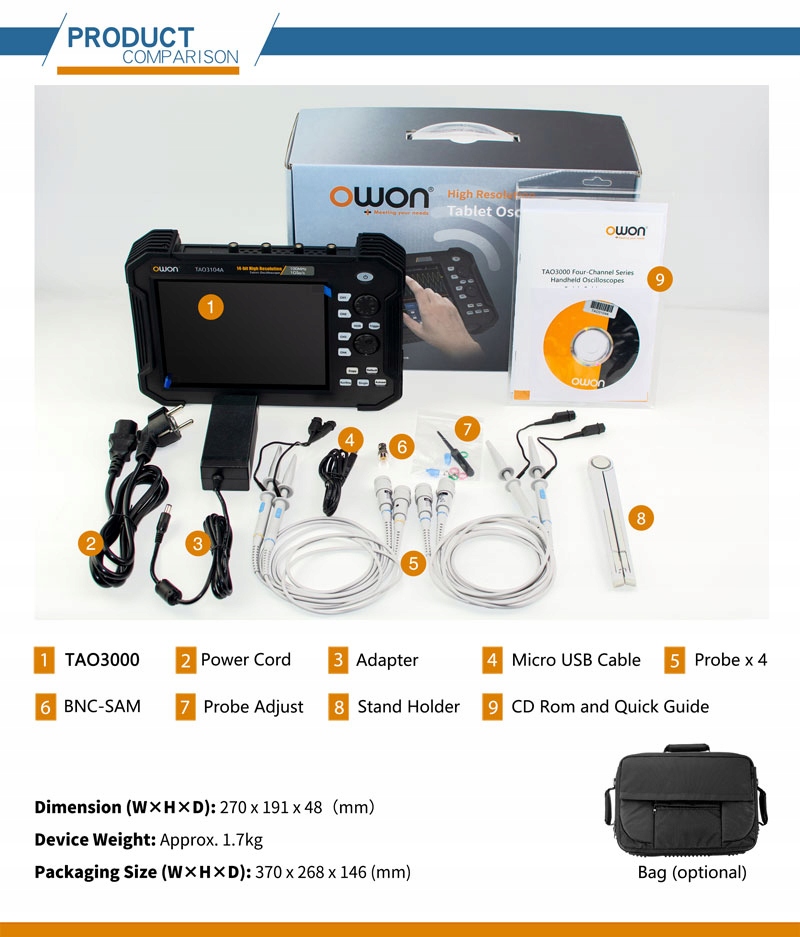

Размеры (ШxВxГ) 270x191x48（мм）

Вес примерно 1,7 кг
