UNIWERSAL KW+W2 fi 200 9м - Полный керамический дымоход, изолированный с 3 вентиляционными каналами

Внешние размеры дымохода: 36см x 73см

Высота дымохода: 9 м

Особенно рекомендуется для всех котлов центрального отопления. (твердое топливо, нефть, газ), традиционные камины и камины с водяной рубашкой

Важнейшие характеристики системы UNIWERSAL

• Диапазон температур выхлопных газов 80–600°C
• Керамическая вставка класса T200 , T400, T600
• Возможность работы с устройствами, работающими на всех видах топлива.
• Огнестойкость (сажевое возгорание), влага и кислоты.
• Газонепроницаемость благодаря язычку. пазовые соединения
• Устойчивы к конденсату
• Изоляционная вата – покрытие канала по всей длине дымохода
• Можно монтировать внутри и снаружи здания
• Можно монтировать внутри и снаружи здания
li>
• Блоки с отверстиями для армирования дымохода.
• Легкая керамзитобетонная обшивка.
• Система вентиляции ваты и керамики в дымоходе.
• Керамика обожженная. при 1200°С, плотность 2100 кг/м3.
• Небольшие внешние размеры, занимает небольшую площадь.
• Быстрый и простой монтаж.
• Поставляется в полных комплектах, готовых к эксплуатации. установка
• Сертификаты CE на всю систему дымохода

В комплект входят

*Элементы за дополнительную плату.

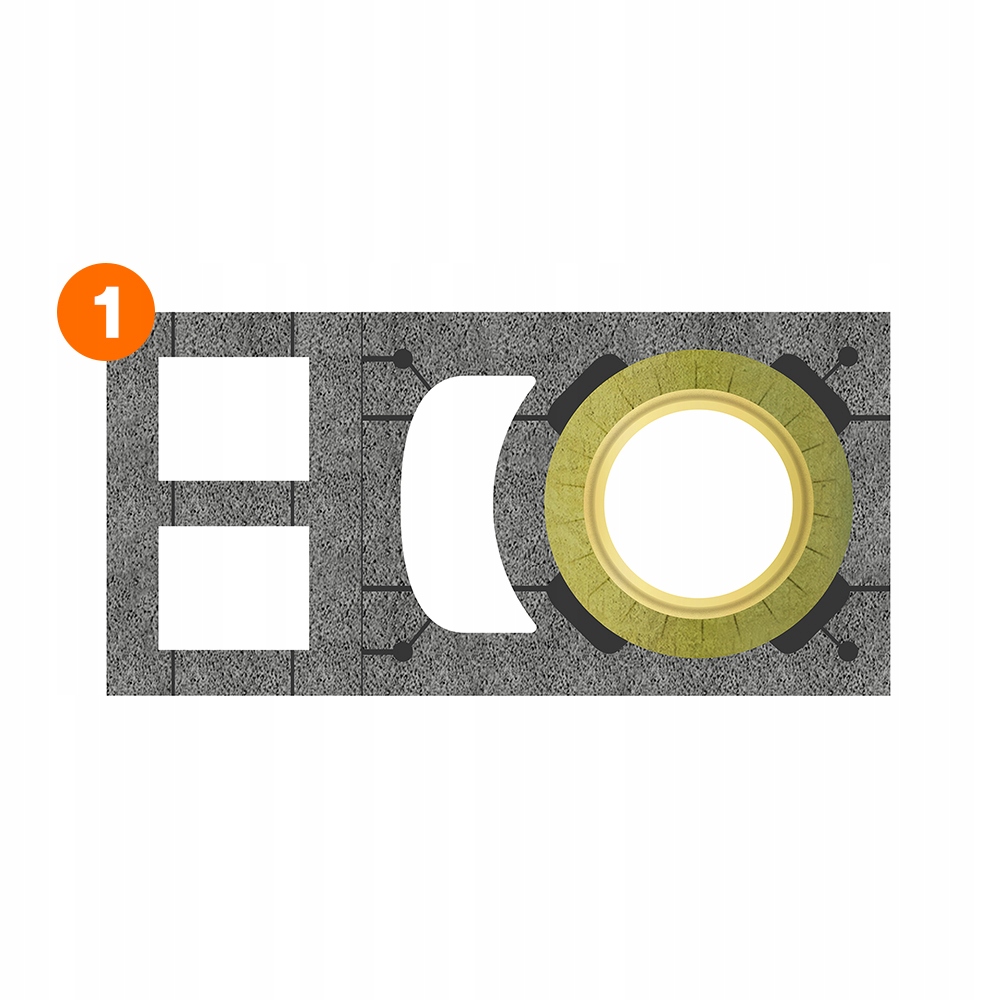

Дымоходные блоки

(1) Дымоходные и вентиляционные блоки легкие, изготовленные из керамзитобетона класса не ниже ЛБ5. Они характеризуются высокой стабильностью и долговечностью. Они очень хорошо сохраняют тепло, огнестойки и морозостойки. Дымоходные блоки имеют систему вентиляции в виде четырех независимых каналов, позволяющих отводить тепло и влагу наружу. Для кладки 1 метра дымохода используют 4 блока, соединенных тонким слоем цементно-известкового раствора (рекомендуемая толщина шва 10-15 мм). В блоках имеются отверстия для установки арматуры (ребристые стержни - максимальный диаметр стержня 12 см или стержни с резьбой М8 с соединительными гайками), которые затем заливаются тонким раствором для укрепления статического дымохода. Керамзитобетонные блоки легкие и простые в монтаже, в отличие от бетонных или шлакоблоков, которые тяжелые и имеют худшие изоляционные свойства.

Керамические вставки

Керамические вставки немецкой компании P-D Refractories, устойчивые к горению сажи, обеспечивают возможность отвода выхлопных газов при температурах. 80°С - 600°С. Они приспособлены для работы как во влажных (газ, мазут), так и в сухих условиях (дрова, брикеты, уголь, кокс, экогорошек, мелочь). Эта керамика отличается высокой стойкостью к истиранию – после многократной очистки вставки она сохраняет свои свойства и не становится пористой. Еще одной отличительной чертой этих керамических вставок является очень низкое сопротивление потоку выхлопных газов, благодаря чему тяга дымохода правильная. Керамика класса А1Н1 - устойчива к возгоранию сажи и в то же время герметична. Вставка приспособлена для работы с нагревательными приборами, работающими под отрицательным давлением. Вставки соответствуют требованиям следующих стандартов: EN 1457-1:2012, EN 1457-2:2012.

(2) Разгрузка конденсатора. конденсат

(4) Очистка используется для очистки дымохода

(6) Тройник дымовых газов используется для подключения центрального отопления котел. и камины

(9) Трубы прямыекласс А1Н1 80°С - 600°С

(16*) Тройник дымохода рекомендуется для подключения камина под углом 45°

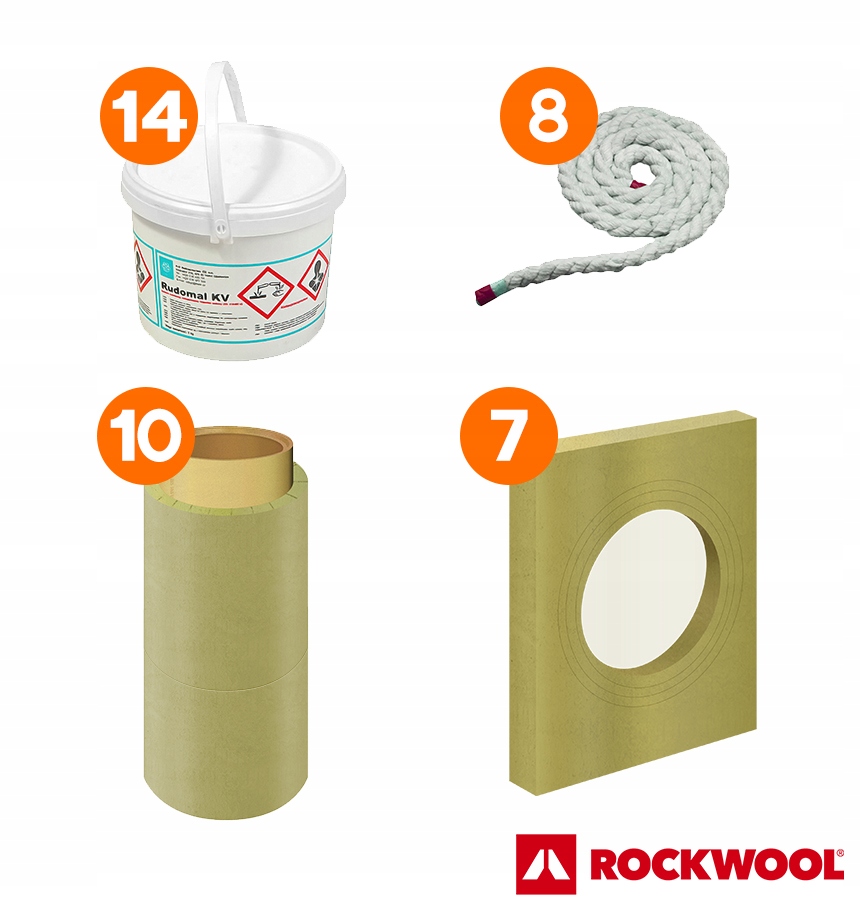

Монтажные аксессуары

(14) Кислотостойкий керамический клей от производителя, гарантирующий герметичное и прочное соединение дымоходных облицовок

(8) Жаростойкий трос, удлинительный шнур, соединяющий дымоход с котлом/камином

(7) Лицевая панель «Минальная вата», монтируемая вместо тройник, изготовленный из гидрофобизированной, негорючей минеральной ваты. Устраняет напряжения, возникающие при эксплуатации дымохода.

(10) Шерстяное гидрофобизированное утепление предотвращает остывание керамической вставки дымохода, имеет продольные резцы, благодаря чему Прекрасно прилегает к керамической вставке – в изоляции не образуются зазоры (мостики холода). Тепло не проникает наружу в оболочку из керамзитового блока. Фрезерованный утеплитель негорюч, паропроницаем, гибок, хорошо адаптируется к форме трубы, легко поддается обработке, в отличие от шиферной ваты, которая ломается при незначительном давлении.

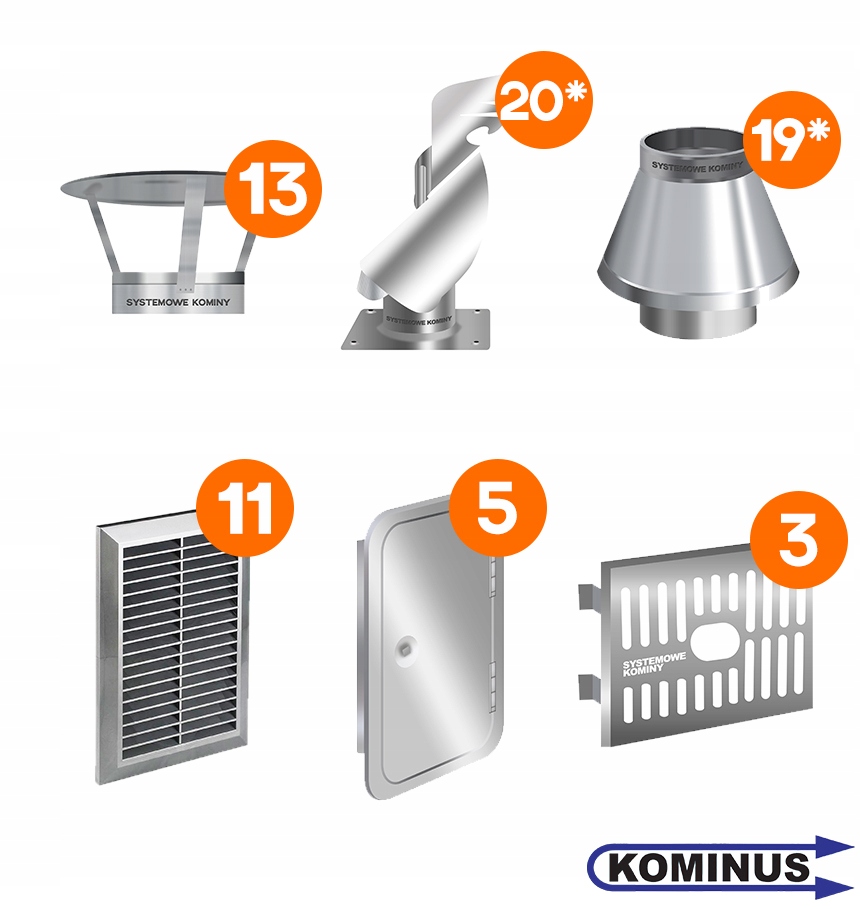

Аксессуары для дымохода

Кислотостойкие аксессуары для дымоходной системы из стали 1.4301 толщиной 0,8 мм:

(13 ) Зонт двухъярусная крыша, завершающая дымоходную систему

(3) Вентиляционная решетка для вентиляции с керамической вставкой и ватой

(11) ) Вентиляционная крышкадля вентиляции керамической вставки и ваты

(5) Дверца прочистнаядля чистки дымоходного канала

(19* ) «Конус Кожух дымохода типа ", заканчивающий систему дымохода

(20*) Кожух дымохода типа "Пожарный", заканчивающий систему дымохода

Монтаж

(12) Бетонный колпак с каплесборником, обеспечивающим свободное движение воздуха в керамических каналах при эксплуатации дымохода. Плита защищает дымоход от погодных условий. Заглушки усилены и адаптированы под размер дымохода (в зависимости от выбранной модели дымохода закрывают и вентиляционные каналы)

(21*) Кронштейн дымохода к стропилам

(22*) Опорная плита для армированного клинкера. Это готовое решение для укладки клинкерного кирпича на дымоход системы

Доставка дымоходов осуществляется курьерской компанией, грузовыми автомобилями с саморазгрузочным лифтом. Курьер привозит товар в выбранное вами место.
