СИСТЕМА СИГНАЛІЗАЦІЇ ROPAM NeoGSM ДЛЯ ДОМАШНЬОЇ НІЧНОЇ ЗОНИ

Охранная сигнализация Ropam NeoGSM-IP со встроенным GSM-модулем, WiFi и 9 детекторами BINGO Plus

В комплект входит:

• Панель управления сигнализацией Ropam NeoGSM-IP - 1 шт;
• Монтажные аксессуары (штыри, резисторы, кабель аккумулятора);
• Антенна Ropam AT-GSM-MINI90 - 1 шт;
>
• Пластмассовый корпус Ropam O-R3P - 1 шт;
• Блок питания Ropam PSR-ECO-2012 - 1 шт;
• Приемник радиоконтроллера Ropam RF-4C-2K - 1 шт;
• Пульт дистанционного управления Ropam TK-4H с аккумулятором - 2 шт;
• проводная сенсорная клавиатура (сенсорная панель) ROPAM TPR-4WS (цвет корпуса белый) - 1 шт;< /li>
• Проводной комнатный детектор BINGO Plus (устойчив к домашним животным до 15 кг) - 9 шт;
• Модуль Ropam EXP-I8 с 8 дополнительными входами - 1 шт;
• >сирена уличная проводная оптическая акустическая Yotogi TI700 - 1 шт;
• необслуживаемый аккумулятор 7Ач 12В - 1 шт;
• руководство.

❗ Панель управления программируется локально (через кабель micro USB - не входит в комплект или Wi-Fi/ETH) или удаленно (через сервер RopamBridge - GPRS или IP).

❗ Детектор продается без держателя, который можно приобрести отдельно. Доступны следующие варианты: универсальный (настенный) или SN 4 (настенный и потолочный).

СИСТЕМА СИГНАЛИЗАЦИИ Ropam предназначена для охранной и эффективной сигнализации о взломе и нападении в частных и небольших компаниях, а также для разработки более совершенных систем. Это лучший выбор там, где важнее всего простота управления, надежность и обширные коммуникационные функции.

Панель управления имеет встроенный GSM-коммуникатор и модуль WiFi, благодаря чему мы получить удаленное управление и контроль над системой. Устройство поддерживаетпроводную и беспроводную связь Aero

ПАНЕЛЬ УПРАВЛЕНИЯ СИГНАЛИЗАЦИЯ Ropam NeoGSM-IP имеет встроенный GSM-коммуникатор и модуль WiFi, благодаря которым можно осуществлять удаленное управление системой. Это гибридная панель управления - возможна проводная и беспроводная связь Aero (требуется модуль APm-Aero - не входит в комплект).

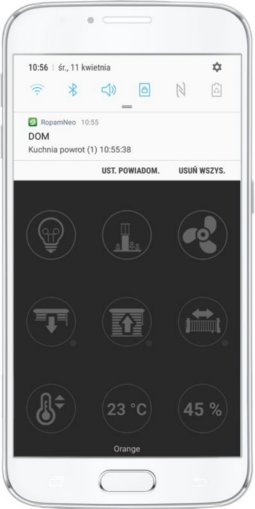

Системой также можно управлять со смартфона с помощью системы Android (версия 5 или новее). Приложение RopamNeo можно загрузить из Google Play в магазине Ropam Elektronik.

Панель управления программируется локально (через кабель micro USB или Wi-Fi/ETH) или удаленно (через сервер RopamBridge — GPRS или IP). Устройство предназначено для использования в частных домах и небольших компаниях, а также для расширения более совершенных, специализированных систем.

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (NeoGSM-IP):

• 2 независимые зоны с 2 типами режима ожидания: полный или ночной
• гибридная панель управления: проводная + беспроводная система Aero
• пользователи : 32 кода (1 основной +31), 8 телефонных номеров, электронная почта
• от 8 до 32 программируемых зон, расширение за счет расширителей входов, сенсорных панелей, беспроводной системы Aero< /li>
• от 8 до 24 программируемых выходов, расширение расширителями выходов
• поддержка до 4 сенсорных панелей (TPR-4x/ серия 4xS) или сенсорные клавиатуры (TK-3x)
• дополнительный локальный релейный выход на каждой сенсорной панели
• встроенный GSM-модем
• встроенный WIFI-модуль (ВНИМАНИЕ! в связи со встроенной WiFi-антенной требуется установка в пластиковый корпус - O-R3P)
• возможность проводного подключения к локальной сети через расширитель: EXP-LAN
• уведомления, такие как: SMS/CALL/E-MAIL/PUSH
• поддержка мобильных приложений: RopamNeo, для онлайн-контроля через Интернет
• IP-связь: основной канал WIFI/LAN, резервный канал GPRS (автоматическое переключение)
• 4 таймера с календарем, для управления и автоматизации
• работа с PSR -ЭКО источники питания (экономия энергии и затрат)
• расширенные логические функции и программные реле времени, логический процессор
• локальное программирование через micro USB или WIFI/ETH
• дистанционное управление программирование через сервер RopamBridge (GPRS или IP)
• поддержка USSD-кода (управление предоплаченной картой
• удобные съемные клеммные разъемы, сгруппированные по портам
• питание : 12 В постоянного тока (для питания требуется контролируемая интеллектуальная система питания: PSR-ECO-5012-RS или PSR-ECO-2012)

✅ ФУНКЦИИ АВТОМАТИЗАЦИИ СТРОИТЕЛЬСТВА:

• поддержка датчиков температуры и влажности (проводных, беспроводных)
• Функция комнатного термостата
• выходное управление (BO) для управления элементами автоматизации возможно через: мобильное приложение RopamNeo, SMS, DTMF, CLIP (KeyGSM)
• Аналоговый вход AI 0–10 В для управления физическими параметрами, например, напряжением аккумулятора, влажностью [ %RH], температура и т.д.
• интеграция звука с видеодомофонами (ВАР-1У), домофонами и домофонами
• объектное подслушивание (АМР-1)

✅ Логический процессор:

• расширенные логические функции, арифметические функции, счетчики, реле времени
• до 10 независимых логических условий, (If.. блокирует .Then...Else)
• 20 реле времени для реализации время-логических функций
• создатель логики или редактор сценариев (язык сценариев C), симулятор: установщик и предварительный просмотр сценария
/ul>

✅ УВЕДОМЛЕНИЕ/УПРАВЛЕНИЕ:

• SMS-уведомление и контроль - независимые сообщения о событиях в системе
• ГОЛОС/КЛИП: независимый голос вызов событий в системе голосовыми сообщениями (синтезатор речи ВСР-1, ВСР-2, прослушка АМР-1)
• E-MAIL: независимые сообщения электронной почты о событиях в системе, поддержка SMTP-сервера (без SSL/TSL)
• GPRS-мониторинг: взаимодействие со станцией/сервером программного обеспечения мониторинга Ropam или со станцией Kronos NET (драйвер RopamDirect), шифрованная передача TCP/IP, два IP-адреса, резервная передача SMS, параллельная работа с режимом оповещения SMS/VOICE
• возможность работы через мобильное приложение RopamNeo

GSM АНТЕННА Ropam AT-GSM-MINI90, угловая 90°, всенаправленная, предназначена для внутреннего использования. Возможна установка в разъем SMA и на корпуса системы.

✅ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (AT-GSM-MINI90):

• частота: двойная - диапазон, 900/1800 МГц, всенаправленный
• разъем SMAm, угол наклона 90°
• усиление: 2,15 дБи
• КСВ <2,0
• сопротивление: 50 Ом.
• поляризация: вертикальная, всенаправленная.
• цвет: черный.
• размеры: ø 10 x 48 мм.
• темп. эксплуатация: -30°С ... +85°С

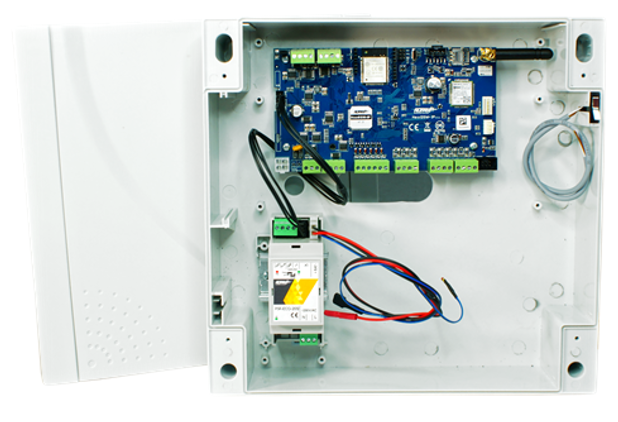

ПЛАСТИКОВЫЙ КОРПУС Ropam O-R3P оснащен антисаботажным микропереключателем, сигнализирующим об открытии корпуса. Он совместим с:

• источником питания: PSR-ECO-2012 (рейка DIN TH35);
• панелями управления: BasicGSM 2, MultiGSM 2 (+ВАР-1У/ВАР-1У-Д4М), OptimaGSM (+EXP-I8 +AP-IP + ВАР-1У/ВАР-1У-Д4М).

✅ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (O-R3P):

• эстетичный, компактный пластиковый корпус для поверхностного монтажа.
• место для аккумулятора: 7Ач/12В В(SLA)
• Тампер ROPAM - противодиверсионный микропереключатель,
• тампер - открытие корпуса,
• материал: ABS, светло-серый цвет
• закрытие : прикручены x4 с передней части корпуса + крышки,
• монтажная пластина из оргстекла, сборка печатной платы с помощью винтов (легкая модификация, различная конфигурация)
• установка антенны GSM, WIFI внутри корпуса ,
• размеры 264 х 253 х 85 мм.

УМНЫЙ БУФЕРНЫЙ ИСТОЧНИК ПИТАНИЯ Ropam PSR-ECO-2012работает с системами OptimaGSM, BasicGSM 2 и MultiGSM 2 (комплект). Предназначен для установки в модульный корпус DIN 2M и специальные корпуса с индексом «D», например 0-R4D.

✅ ОСОБЕННОСТИ ИЗДЕЛИЯ (PSR-ECO) -2012):

1. Функции и параметры источника питания переменного/постоянного тока, блока преобразования энергии:

• высокая энергоэффективность 90% во всем рабочем диапазоне
• повышенная гальваническая развязка PRI/SEC: 3,5кВ
• li>
• источник бесперебойного питания постоянного напряжения
• электронная и автономная защита: защита от перегрузки OCP, защита от короткого замыкания SCP, температура OHP, повышенное напряжение OVP, пониженное напряжение UVP
• li>
• Модульный корпус DIN 2M

2. Функции и параметры схемы зарядного устройства:

• двухфазная зарядка аккумулятора I/U: постоянный ток и постоянное напряжение
• автокомпенсация зарядного напряжения, +/- 3,3 [мВ/°С/ячейка] относительно температуры 25 °С.
• электронная защита с автовозвратом: OCP, SCP, UVP и обратной полярностью (RPP)
• динамическая. проверка и диагностика аккумулятора
• поддерживает свинцово-кислотные аккумуляторы 12 В (SLA или AGM) емкостью от 1,2 до 7 Ач

3. Рабочее состояние источника питания (контроль) и системная связь:

• конструкция и функции в соответствии с PN-EN 50131-6, ступень, тип источника питания A
• технические выходы: Состояние сети, состояние батареи и другие неисправности
• контроль и связь с системами: OptimaGSM, BasicGSM 2, MultiGSM 2 (лучевой)
• оптическая индикация рабочего состояния источника питания

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (PSR-ECO-2012):

• Индикация сбоя питания переменного тока: технический выход ACok
• Индикация сбоя низкого напряжения Постоянный ток: Uвых мин +1 В (+/- 5%)
• Параметр автокомпенсации зарядного напряжения в зависимости от температуры окружающей среды: -3 мВ/°C/элемент (+/- 20%) выше расчетная температура 20 °C; +3 мВ/°C/ячейка (+/- 20%) ниже расчетной температуры 20°C.
• Энергоэффективность: 88–91%
• Защита выхода +BAT-: пониженное напряжение. УВП (Uбат <10,3В +/- 5%); защита от короткого замыкания SCP; обратная полярность батареи (RPP)
• напряжение отключения разряженной батареи Uout мин.: Uout <10 В без нагрузки; Uout <10,4 В @ Iout 1,5 А
• выходная нагрузка +V, GND: In=1,5 А (постоянный); Ipeak=2А (мгновенный)
• защита импульсного преобразователя от короткого замыкания: Ilim=1,8А (+/- 5%); состояние: ограничение тока короткого замыкания или перегрузка выхода.
• Защита от короткого замыкания, тепловые выходы +BAT-: PTC 1,85 А.
• Нагрузочная способность выхода: FBAT (100 мА при 30 В постоянного тока, макс. ; нет защиты от короткого замыкания ); ACok (5 мА при 12 В постоянного тока)
• тип выхода FAC, FBAT: OC (открытый коллектор)
• напряжение и ток питания: Uin=195~265 В переменного тока, 50 Гц, Irms = 0,25 А макс.
• пусковой ток источника питания: 11 А при 2 мс — без нагрузки
• выходное напряжение источника питания: Uout=13,8 В постоянного тока + 0,5 В/-1 В при отсутствии батареи; Un=13,8 В постоянного тока (@20°C, Iout=0A); Uout=9,5~14,3 В при подключении аккумулятора.
• Пульсирующее напряжение постоянного тока: макс. 100 мВ размах.
• Выходная мощность блока питания (эффективность по току): 20 Вт (макс. 1,5 А)< /li>
• общая мощность блока питания: 25Вт
• потребление энергии без нагрузки от сети ~230В (Iout=0, Ibat=0): 0,39Вт (S=3,5ВА)
• Потребление тока системами питания постоянного тока (без выходов): 10 мА при 12 В.
• Работающая батарея: 12 В, 2,1 Ач — 7 Ач (VRL/SLA).
• ток зарядки аккумулятора: Ibat=0,7 А при 12 В постоянного тока; Ibat=0,4А при 13,4В постоянного тока
• условия эксплуатации: класс II, - 10°С...+55°С; Относительная влажность: 20 %...90 % без конденсации.
• вес: 130 г (нетто).
• корпус: DIN 2M, ABS (UL94-VO).
• размеры: 36,3 х 90,2 х 57,5 ​​мм

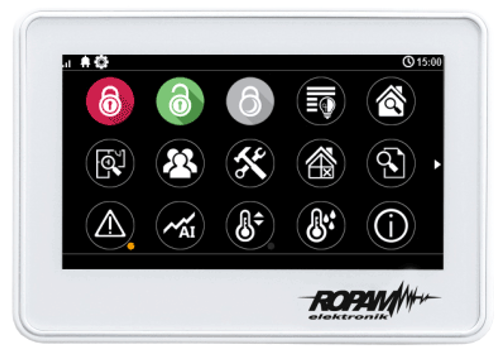

ПРОВОДНАЯ СЕНСОРНАЯ ПАНЕЛЬ (КЛАВИАТУРА) Ropam TPR-4WS имеет сенсорный экран с диагональю 4,3 дюйма, что обеспечивает удобство управления устройство - на выбор у нас 2 экрана с возможностью свободного размещения пиктограмм и адаптации под требования приложения или пользователя. Предназначен для управления и мониторинга системы охранной сигнализации на базе ПКП Ropam OptimaGSM и NeoGSM-IP.

Также имеет два тревожных входа (НО, НЗ, EOL, 2EOL/NC, 2EOL/NO), к которому можно подключить извещатели.

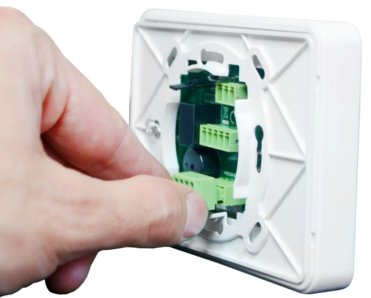

Прибор оснащен накладным корпусом с антисаботажной защитой. . Он предназначен для установки в стандартную установочную коробку fi60. Идеально подходит для квартир, домов, магазинов, офисных помещений и других небольших объектов.

✅ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (TPR-4WS):

• 4,3-дюймовый TFT ЖК-дисплей, цветной светодиодный дисплей с высокой контрастностью и яркостью.
• эстетичный. дизайн с пластиковой рамкой, маскирующей боковые и переднюю часть ЖК-дисплея.
• "TouchPanel", без механических контактов, резистивная, с поддержкой жестов.
• интерактивное графическое меню с пиктограммами (значками).
li>
• 2 экрана с возможностью свободного размещения пиктограмм, согласно требования приложения или пользователя
• визуализация и управление домашней автоматизацией
• функция комнатного термостата (2 независимых), недельный календарь, пять температурных профилей, 4 ежедневных интервала, синхронизация на выбранных панелях и в мобильном приложении (IP)
• функция произвольной цифровой клавиатуры
• текстовые подсказки для заданных функций
• дополнительная информационная панель о состоянии системы
• звуковая сигнализация< /li>
• li>
• экранная заставка с функциями календаря, часов и текущей температуры.
• 2 тревожных входа.
• Функция регистрации температуры LoggerTemp: запись истории температуры на SD-карту. (txt) и/или предварительный просмотр гистограммы в режиме заставки.
• Шина EIA-485 для связи с панелями управления, протокол RopamNET.
• локальный порт micro USB для обновления прошивки.
• защита корпуса от несанкционированного доступа
• li>
• размеры: 122 x 88 x 17 мм (без разъемов)
• цвет корпуса и рамки: белый

✅САМЫЕ ВАЖНЫЕ ФУНКЦИИ TPR-4WS:

• функция комнатного термостата - на основе установленных графиков времени и температуры устройство управляет кондиционированием и отоплением помещения. Благодаря этому мы можем поддерживать оптимальную температуру в помещении и экономить электроэнергию;
• Регистратор температуры LoggerTemp - измерение температуры сохраняется на SD-карте (файл .txt); также возможен просмотр истории в режиме заставки.

✅ РАБОТА С СЕНСОРНОЙ ПАНЕЛИ Ropam:

• программирование устройство, связь между программным обеспечением и устройствами возможна через порт USB (с использованием микрокабелей связи USB — USB) или WiFi/LAN — приложение NeoGSM-IP Manager;
• работа устройства - Программа RopamNeo.

4-КАНАЛЬНЫЙ ДИСТАНЦИОННЫЙ Ropam TR-4Hработает с:

• RF-4/4C: 4 канала (A,B,C,D);< /li>
• ПСР-РФ (до версии v 1.3), ПЦР 6-РФ; 2 канала (A, B);
• ПСР-РФ (с версии v 1.4): 4 канала (A,B,C,D).

✅ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (TR-4H):

• рабочая частота: 433,92 МГц
• совместим с каналами A, B, TR-2
• li>
• динамический код
• дальность действия до 100 м (на открытой местности)
• размеры 32 х 68 х 14 мм (ширина х высота х глубина)< /li>

ПРОВОДНОЙ, ВНУТРЕННИЙ ПИР-ДЕТЕКТОР ДВИЖЕНИЯBINGO Plus имеет только цифровые PIR-датчики, благодаря чему он позволяет избежать преобразования, типичного для традиционных датчиков и гораздо точнее обнаруживает вторжения, не подвержен таким помехам, как белый свет, ультрафиолетовый свет, изменение температуры, движение воздуха от систем отопления/охлаждения, а также полностью устойчив к электромагнитному излучению.

Он также оснащен дальностью действия до 15 м, углом обнаружения 100 градусов и устойчивостью к домашним животным весом до 15 кг.

✅ ОСОБЕННОСТИ ПРОДУКТА (BINGO Plus):

• дальность 15 м
• угол обнаружения: 100 градусов
• устойчивость к животным до 15 кг
• линзы Fresnel Technologies, Inc. . технологии Технология LODIFF® для реализации оптики в сочетании с материалами POLY IR®
• цифровой фильтр белого света
• очень высокая устойчивость к радиочастотным помехам (без традиционных усилителей)
• без компонентов аналоговый, полностью цифровой PIR подключается напрямую к микропроцессору.
• рекомендуемая высота установки: 1,8~2,1 м.
• сигнализация включения/выключения — синий светодиод.
• счетчик импульсов (1 или 2 импульса)
• дополнительный разъем EOL
• тампер

✅ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (BINGO Plus):

. b>

• дальность обнаружения: 15 м
• угол: 100 градусов
• линза Френеля, материал LODIFF® POLY IR® 4
• Светодиод: синий.
• Продолжительность сигнала тревоги: 2 секунды.
• Самотестирование: нет.
• Светодиод пошагового теста: да.
• реле: да.
• встроенные оконечные резисторы: да
• зона приближения: да
• открытие и разрушение тампера: да
• антимаскирование: нет
• счетчик импульсов: да
• устойчивость к радиочастотным помехам: 30 В/м
• температурная компенсация: да
• стандарты: EN 50131-2-2 Класс 2 EN 50131 -2-2 Класс II
• монтаж: потолок или стена
• материал: АБС-пластик
• рекомендуемая высота установки: 1,8–2,1 м
• рабочая температура: -10 градусов С...+40 градусов С
• напряжение питания: 13,8В постоянного тока
• размеры: 114 х 63 х 40 мм

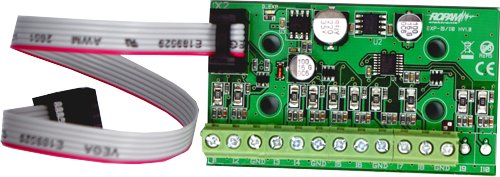

РАСШИРИТЕЛЬ Ropam EXP-I8 обеспечивает 8 дополнительных входов для систем OptimaGSM, NeoGSM-IP, NeoGSM и NEO.

❗ Примечание ❗

В системах OptimaGSM и NeoGSM-IP можно использовать только 1 модуль EXP-I8. При необходимости можно расширить систему с помощью EXP-I8-RN.

✅ ХАРАКТЕРИСТИКИ ТОВАРА (EXP-I8):

• 8 дополнительных входы
• работа с системами OptimaGSM, NeoGSM-IP, NeoGSM, NEO
• локальный модуль, подключаемый к материнской плате через разъем X2
• настраиваемый тип входа и реакция< /li >

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (EXP-I8):

• входы I1-I8 (программируемые): NO, NC, EOL, 2EOL/ NC, 2EOL/NO = hi-Z/~30, ~30/hi-Z, hi-Z/2k2, 1k1/2k2, 2k2/1k1 сопротивление линии для данного типа [Ом]: нет нарушения/нарушение< /li>
• Индикация срабатывания: светодиод (нарушение)
• монтаж: монтажные гильзы x2 с монтажной лентой
• потребление тока: 20 мА / 40 мА (мин./макс.) Ix= 2,5 мА при 12 В постоянного тока – напряжение питания: 9 ~ 14 В постоянного тока (от разъема X2 NEO/NEO-PS)
• условия эксплуатации: класс II, -10 градусов С...+55 градусов C Относительная влажность: 20 %...90 % без конденсации.
• Вес: ~30 г.
• Размеры: ~40 x 70 x 20 мм печатная плата, 40 x 70 x 25 мм печатная плата. + втулки

ВНЕШНИЙ ПРОВОДНОЙ ОПТИКО-АКУСТИЧЕСКИЙ СИГНАЛЕР Yotogi TI700 оснащен пьезоэлектрическим преобразователем, излучающим звук с максимальной интенсивностью 120 дБ. Оптический сигнализация осуществляется с помощью светодиодов. Устройство оснащено 3 противодиверсионными системами: вскрытие корпуса, отсоединение его от основания и попытка вспенивания. При установке установщик может выбрать способ модуляции акустического сигнала, а также возможно независимое срабатывание акустического и оптического сигналов. Корпус сирены выполнен из качественного пластика.

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (TI700 ):

• оптическая сигнализация с помощью ярких светодиодов
• тройная противодиверсионная защита (вскрытие корпуса, отрыв его) стена, пена)
• интенсивность звука: макс. 120 дБ
• рабочая температура: -35°C +60°C
• напряжение питания: 12 В постоянного тока
• потребление тока (среднее): акустическая сигнализация до 250 мА, оптическая 35 мА
• размеры: 300 x 300 x 78 мм
• вес: 0,9 кг

НЕОБСЛУЖИВАЕМАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ 12В 7Ач:

• номинальное напряжение 12В
• номинальная емкость 7Ач
• габариты: 151 х 65 х 94 мм (длина/ширина/высота), общая высота: 100 мм.
• вес 2,0 кг.
