Система димоходу RAUCH 9 м, система димоходу Ø 200

Система: Дымоходная система RAUCH UNIWERSAL

Высота [м]: 9,00

Диаметр [мм]: 200

Вентиляция [шт.]: 0

Длина [см]: 36

Ширина [см]: 36

УНИВЕРСАЛЬНАЯ СИСТЕМА RAUCH

RAUCH UNIWERSAL — это современная, полностью изолированная дымоходная система, предназначенная для отвода сухих и влажных выхлопных газов. Он прекрасно работает с традиционными и современными нагревательными приборами в диапазоне 60–600°C, где температура выхлопных газов сведена к минимуму. К таким устройствам относятся котлы на твердом и жидком топливе с открытой камерой сгорания, уголь, экогорошек, брикеты, пеллеты, мелкая пыль, древесина, мазут и газ. Также посвящен традиционным каминам и каминам с водяной рубашкой.

Система RAUCH TURBO KERAMIK или RAUCH TURBO STAL предназначена для конденсационных котлов с закрытой камерой сгорания.

Использование гидрофобизированной ваты по всей окружности и высоте керамической вставки позволяет быстро создавать соответствующую тягу дымохода и предотвращает явление конденсации выхлопных газов в дымоходе.

Систему RAUCH UNIWERSAL можно устанавливать как снаружи, так и внутри здания. В данной системе используются термостойкие немецкие керамические вставки высочайшего качества, соответствующие требованиям стандартов EN 1457-1, EN 1457-2, которые обеспечивают возможность отвода выхлопных газов до 600°C (класс Т600) и устойчивы к возгорание сажи до 1000°С. Каждый элемент маркируется стандартом А1Н1.

Устойчивость к конденсату (D3) и истиранию (≤ 0,03 кг/м³), прочность на сжатие (≥ 10 МН/м²) и исключительно гладкая внутренняя поверхность обеспечивают правильную тягу по всей длине. весь период использования и снизить возможность скопления сажи на стенках дымохода.

Дымоходная система RAUCH UNIWERSAL имеет европейский сертификат CE в соответствии со стандартами EN 13063-1, EN 13063-2. , EN 13063-3.

Обшивка дымохода выполнена из керамзитобетонных блоков, изготовленных в соответствии со стандартом EN: 12446. Имеют систему каналов для вентиляции керамической вставки и изоляционной ваты в дымоходе. Применив систему отверстий в блоках, можно добавить усиление дымохода над крышей!!!

Высота каждого блока 33 см. и равна высоте керамической трубы.Чтобы построить: дымоход длиной 1 метр, используется 3 штуки, соединенных цементно-известковым раствором, без необходимости использования высоких швов, как в случае блоков высотой 24 см, которые облегчает кладку и монтаж кирпича.Преимущество блоков высотой 33 см в том, что пропилы ровные.Все блоки соответствуют стандарту EN12446.

Дымоход RAUCH UNIWERSAL имеет все необходимые элементы для его монтажа , которые подробно описаны на схеме

(1) ЗАГЛУШИТЕЛЬ ДЫМОХОДА, КОНУС (РАСПРЕДЕЛИТЕЛЬ) изготовлен из кислотостойкой стали, хромоникелированный. Основным преимуществом этого элемента является защита изоляционной ваты от атмосферных воздействий и эстетическое завершение дымохода.

(2)БЕТОННЫЕ БЛОКИ LECA характеризуются высокой прочностью, огнестойкостью и морозостойкостью. Каждый блок имеет систему каналов для вентиляции керамической вставки и ваты в дымоходе, а также отверстия для возможности дополнительного усиления, если это рекомендуется из-за высоты над крышей. Для этой цели можно использовать ребристые стержни диаметром не более 12 мм или резьбовые витые стержни диаметром 8 мм, а затем заливать тонкий бетон. Высота каждого блока составляет 33 см и равна высоте керамической трубы. Для строительства 1 метра дымохода используются 3 штуки, соединенные цементно-известковым раствором без необходимости использования высоких швы как у блоков высотой 24 см, что облегчает кладку и сборку кирпича.Преимущество блоков высотой 33 см в том, что срезы получаются ровными.Все блоки соответствуют стандарту EN12446.

Керамические элементы одного из крупнейших немецких производителей соответствуют требованиям стандартов EN 1457-1, EN 1457-2, EN 1457-3, A1N1(T600, N1, D3) и обеспечивают возможность отвода выхлопных газов. при температуре от 60 до 600°С устойчивы к сажевому возгоранию. Высокая стойкость к истиранию (≤ 0,03 кг/м³), прочность на сжатие (≥ 10 МН/м²) и исключительно гладкая внутренняя поверхность обеспечивают правильную тягу на протяжении всего периода эксплуатации и снижают вероятность скопления сажи на стенках дымоходного канала. Керамические вставки изготавливаются из прессованной шамотной керамики, обожженной при температуре 1200°С, что придает им исключительно гладкую, не впитывающую влагу поверхность.

ТРУБЫ КЕРАМИЧЕСКИЕ (3) т. н. дымоходы,

ТРОЙНИК (4) для соединения дымохода с отопительным прибором под углом 90° (за дополнительную плату можно заменить на тройник 45°),

ЧИСТКА ЧИСТКА (5) включение очистки дымохода

ОСНОВАНИЕ ДЫМОХОДА (6) – в форме чаши.

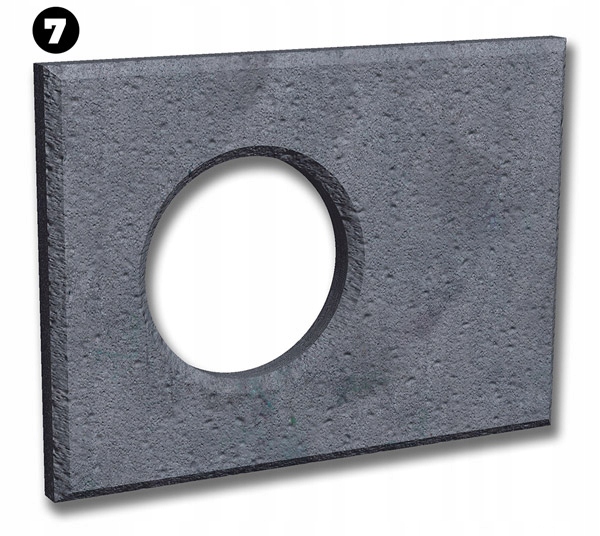

Система включает в себя усиленную (7) БЕТОННУЮ ПОКРЫТИЕ, обеспечивающую свободное перемещение керамики во время работы. Защищает дымоход от атмосферных воздействий, в том числе и вентиляционные каналы, в зависимости от конфигурации дымохода.

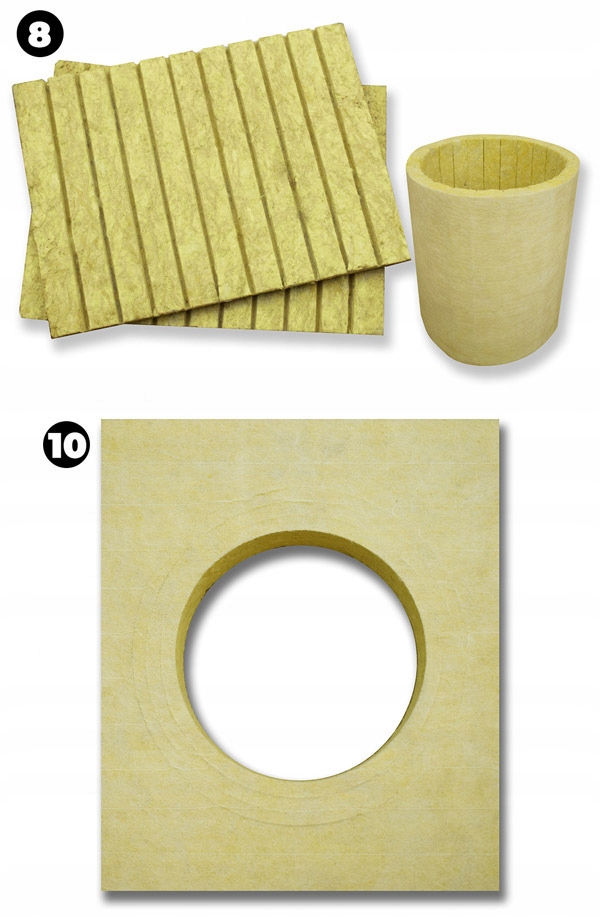

(8) ШЕРСТЬ ИЗОЛЯЦИЯ соответствует стандарту EN 14303:2009+A1:2013, не впитывает влагу благодаря пропитке минеральным маслом, огнестойка. . Выпускается в виде полосок, задача которых — стабилизировать керамическую вставку в блоке.

(10) ПЕРЕДНЯЯ ПАНЕЛЬ – из негорючей гидрофобизированной минеральной ваты. Его задача – устранить напряжения, которые могут возникнуть в процессе эксплуатации дымохода. Также герметизирует отверстие в дымоходных блоках, где котел подсоединяется к дымоходу.

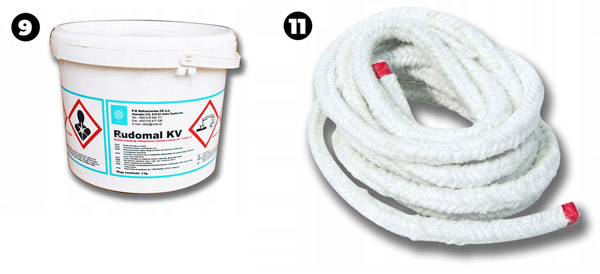

(9) КЛЕЙ, используемый производителем вышеуказанной керамики, гарантирует прочное термо- и кислотостойкое соединение.

(11) РАСШИРИТЕЛЬ – используется для подключения дымохода к отопительному устройству.

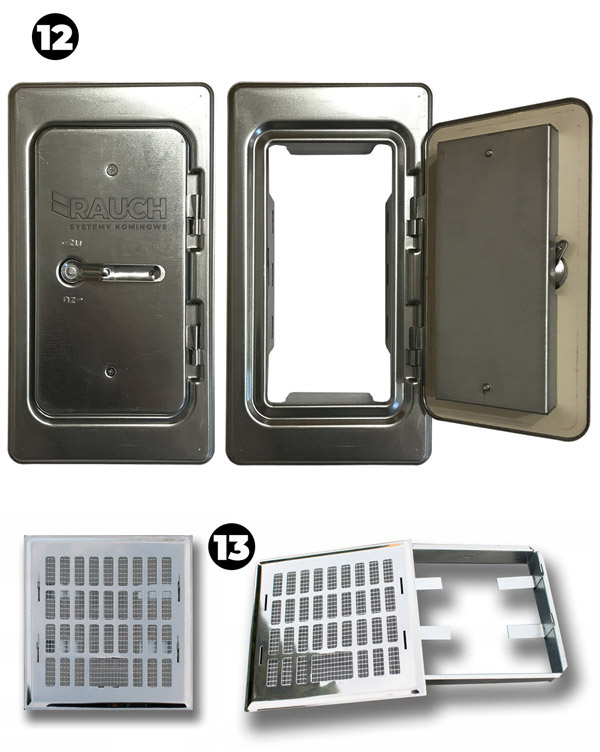

Высококачественная шерстяная утепленная (12) ДВЕРЬ ДЛЯ ДЫМОХОДА от немецкого производителя гарантирует безопасность и герметичность дымоходного канала.

(13) КИСЛОТОСТОЙКАЯ ПРИТОЧНО-ВЫТЯЖНАЯ РЕШЕТКА
