Система димоходу RAUCH 12 м Ø 160 система димоходу

Система: Дымоходная система RAUCH STANDARD

Высота [м]: 12,00

Диаметр [мм]: 160

Вентиляция [шт.]: 0

Длина [см]: 36

Ширина [см]: 36

СТАНДАРТНАЯ СИСТЕМА RAUCH

это современная неизолированная дымоходная система, предназначенная для отвода сухих выхлопных газов, которая прекрасно работает с отопительными приборами, в которых температура выхлопных газов превышает 200°C и не образуется конденсат. К таким устройствам относятся камины без водяной рубашки и котлы на твердом топливе: дровах, угле и брикетах.

Не рекомендуется использовать в угольных отопительных приборах и каминах с водяной рубашкой. В этом случае следует использовать систему RAUCH UNIWERSAL.

Систему RAUCH STANDARD можно устанавливать только внутри здания, снаружи ее можно устанавливать только после утепления.

В системе используется термостойкая немецкая керамика высочайшего качества. вставки, соответствующие требованиям стандартов EN 1457-1, EN 1457-2, обеспечивающие возможность отвода выхлопных газов до 600°С (класс Т600), устойчивы к возгоранию сажи до 1000°С. Каждый элемент маркируется стандартом А1Н1. Устойчивость к конденсату (D3) и истиранию (≤ 0,03 кг/м³), прочность на сжатие (≥ 10 МН/м²) и исключительно гладкая внутренняя поверхность обеспечивают правильную тягу на протяжении всего срока эксплуатации и снижают вероятность скопления сажи на стенках камеры. дымоходный канал.

Дымоходная система RAUCH STANDARD имеет европейский сертификат CE в соответствии со стандартом EN 13063-1.

Обшивка дымохода выполнена из керамзитобетонных блоков, изготовленных в соответствии со стандартом EN:12446. Имеют систему каналов для вентиляции керамической вставки и изоляционной ваты в дымоходе. Применив систему отверстий в блоках, можно добавить усиление дымохода над крышей!!!

Высота каждого блока 33 см. и равна высоте керамической трубы.Чтобы построить: дымоход длиной 1 метр, используется 3 штуки, соединенных цементно-известковым раствором, без необходимости использования высоких швов, как в случае блоков высотой 24 см, которые облегчает кладку и монтаж кирпича.Преимущество блоков высотой 33 см в том, что срезы ровные.Все блоки соответствуют стандарту EN12446.

Дымоход RAUCH STANDARD имеет все необходимые элементы для его монтажа , которые подробно описаны на схеме.

(1) КОНУС ДЫМОХОДА КОНУС (РАСПРЕДЕЛИТЕЛЬ) изготовлен из кислотостойкой стали, хромоникелирован. Основным преимуществом этого элемента является защита изоляционной ваты от атмосферных воздействий и эстетическое завершение дымохода.

(2) БЕТОННЫЕ БЛОКИ LECA характеризуются высокой прочностью, огнестойкостью и морозостойкостью. Каждый блок имеет систему каналов для вентиляции керамической вставки и ваты в дымоходе, а также отверстия для возможности дополнительного усиления, если это рекомендуется из-за высоты над крышей. Для этой цели можно использовать ребристые стержни диаметром не более 12 мм или резьбовые витые стержни диаметром 8 мм, а затем заливать тонкий бетон. Высота каждого блока составляет 33 см и равна высоте керамической трубы. Для строительства 1 метра дымохода используются 3 штуки, соединенные цементно-известковым раствором без необходимости использования высоких швы как у блоков высотой 24 см, что облегчает кладку и сборку кирпича.Преимущество блоков высотой 33 см в том, что срезы получаются ровными.Все блоки соответствуют стандарту EN12446.

Керамические элементы одного из крупнейших немецких производителей соответствуют требованиям стандартов EN 1457-1, EN 1457-2, EN 1457-3, A1N1(T600, N1, D3) и обеспечивают возможность отвода выхлопных газов. при температуре от 60 до 600°С устойчивы к сажевому возгоранию. Высокая стойкость к истиранию (≤ 0,03 кг/м³), прочность на сжатие (≥ 10 МН/м²) и исключительно гладкая внутренняя поверхность обеспечивают правильную тягу на протяжении всего периода эксплуатации и снижают вероятность скопления сажи на стенках дымоходного канала. Керамические вставки изготовлены из прессованной шамотной керамики, обожженной при температуре 1200°С, что придает им исключительно гладкую, не впитывающую влагу поверхность.

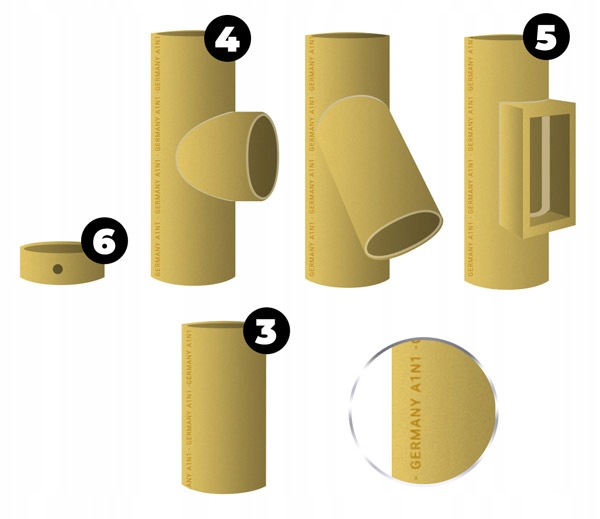

ТРУБЫ КЕРАМИЧЕСКИЕ (3) т.н. дымоходы,

ТРОЙНИК (4) для соединения дымохода с отопительным прибором под углом 90° (за дополнительную плату можно заменить на тройник 45°),

ЧИСТКА ЧИСТКА (5) включение очистки дымохода

ОСНОВАНИЕ ДЫМОХОДА (6) – в форме чаши.

Система включает в себя усиленную (7) БЕТОННУЮ ПОКРЫТИЕ, обеспечивающую свободное перемещение керамики во время работы. Защищает дымоход от атмосферных воздействий, в том числе и вентиляционные каналы, в зависимости от конфигурации дымохода.

(8) СТАБИЛИЗИРУЮЩАЯ ШЕРСТЬ соответствует стандарту EN 14303:2009+A1:2013, не впитывает влагу благодаря пропитке минеральным маслом и огнестойка. Выпускается в виде полосок, задача которых — стабилизировать керамическую вставку в блоке.

(10) ПЕРЕДНЯЯ ПАНЕЛЬ – из негорючей гидрофобизированной минеральной ваты. Его задача – устранить напряжения, которые могут возникнуть в процессе эксплуатации дымохода. Также герметизирует отверстие в дымоходных блоках, где котел подсоединяется к дымоходу.

(9) КЛЕЙ, используемый производителем вышеуказанной керамики, гарантирует прочное термо- и кислотостойкое соединение.

(11) РАСШИРИТЕЛЬ – используется для подключения дымохода к отопительному устройству.

Высококачественная шерстяная утепленная (12) КАМИННАЯ ДВЕРЬ С КЛЮЧОМ от немецкого производителя гарантирует безопасность и герметичность дымохода.

(13) КИСЛОТОСТОЙКАЯ ПРИТОЧНО-ВЫТЯЖНАЯ РЕШЕТКА используется для вентиляции шерстяного воздуховода.
