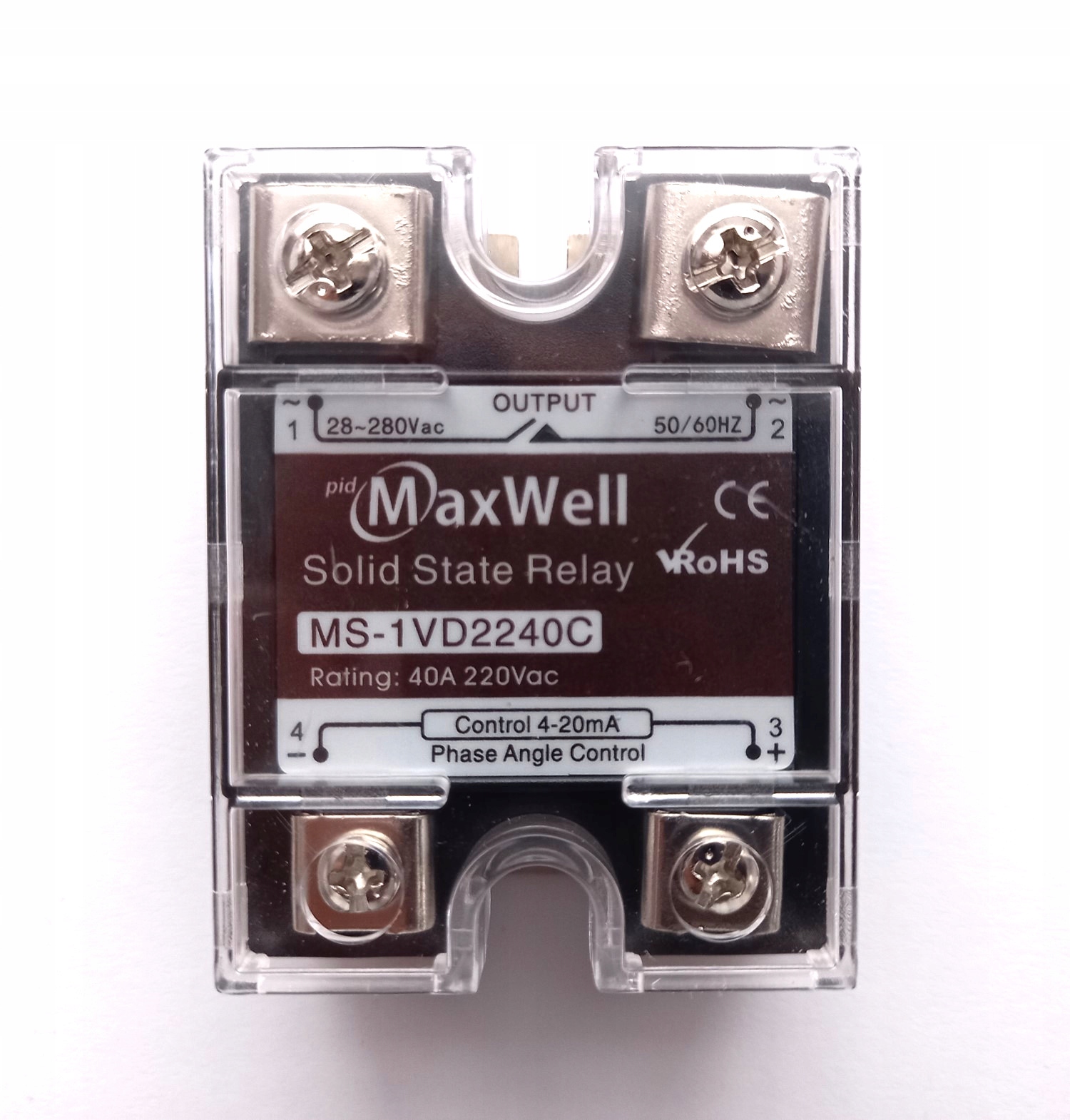

Реле силовое полупроводниковое ССР 40А 4-20мА

Промышленный 1-фазный регулятор мощности с аналоговой настройкой 4-20мА управляющего угла фазы / полупроводниковое реле / ​​регулируемый полупроводниковый контактор SSR однофазный DC-AC Imax=40A / max 250 В переменного тока.

Приводной элемент - без изнашивающихся механических частей - очень длительный срок службы - предназначен для регулирования фазового угла управления в приложениях, где требуется непрерывное регулирование выходной мощности.

Пример применения: сварочные аппараты , регуляторы температуры, коптильни и т.д. Подходит для всех применений, где требуется быстрое время реакции на изменения управления и аналоговая настройка уровня управления/угла открытия тиристоров/выходных симисторов.

В комплекте с ПИД-регулятором , обеспечивает непрерывное регулирование - в таком случае не существует понятия так называемого минимальный цикл ТТР реле (обычно от 2 до 10 с) - и происходит непрерывное регулирование в каждой половине цикла сетевого напряжения (т.е. 100 раз в секунду!) за счет установки угла открытия симистора/тиристора.

Плавное управление: 4–20 мА постоянного тока. Фотооптическая изоляция >2кВ.

Выключение при нулевой форме выходного напряжения/тока.

Включение с плавной регулировкой угла открытия на аналоговом входе в диапазоне 4. -20 мА (аналогично, например, диммеру освещения с регулируемой аналоговой яркостью).

Выходная нагрузка макс. 40 А / 250 В переменного тока.

Встроенная RC-цепь подавления.

Для нагрузок с реактивной составляющей целесообразно использовать дополнительные внешние цепи, подавляющие возможные коммутационные перенапряжения и перенапряжения от электросети.

На других наших аукционах вы найдете соответствующие радиаторы и зажимы для ленты DIN35 (в комплекте). Данная версия регуляторов мощности/угла открытия тиристоров/симисторов - подходит для наших ПИД-регуляторов с аналоговыми выходами 4-20мА.

Для нагрузок выше 30% от максимального тока нагрузки рекомендуется использовать дополнительный нагреватель. раковина. Снижение температуры на 10°C удваивает ожидаемый срок службы твердотельных реле – это означает, что наибольшее влияние на долговечность реле оказывает температура полупроводниковой структуры.

За счет переключения полной нагрузки в каждом полупериоде сетевого напряжения тепловая нагрузка на полупроводниковый переход выше, чем у стандартных двухпозиционных твердотельных реле, где тиристор/симистор открывается при малых значениях напряжения - в начальной фазе синусоиды сети.

Максимальная выходная нагрузка 40 А/24–250 В переменного тока/1 фаза

b>. Максимальный ток – это так называемый амплитуда синусоиды – помните об этом при выборе размера. Обычно мы выбираем контактор с Imax, в два раза превышающим эффективное значение (Isk) или среднеквадратичное значение (Irms) тока (это так называемый «быстрый выбор»). Если учитывать синусоидальную форму сигнала, Imax больше, чем Isk (или Irms) на квадратный корень из двух (т. е. в 1,41 раза больше). Например, если клещи для измерения тока показывают Irms = 17,7 А, то Imax будет 25 А. Также помните о пусковых токах (например, даже 10x Isk) при включении (они возникают особенно в двигателях с короткозамкнутым ротором и т. д.). Если у вас есть какие-либо сомнения, мы оперативно ответим на ваши вопросы. Карточку-каталог можно найти во вкладке «Дополнительная информация» под содержанием аукциона.

Мы будем рады ответить на любые технические вопросы. Оказываем техническую поддержку при подборе элементов, а также консультации при сборке/параметризации/эксплуатации.

Рекомендуем!

Товары на фото ниже и радиатор не включены в данное предложение. Их можно заказать на других наших аукционах.
