СИГНАЛНА СИСТЕМА SATEL PERFECTA 32 LTE PRF-LCD APKA

Проводная сигнализация на базе ПКП Satel Perfecta 32 LTE

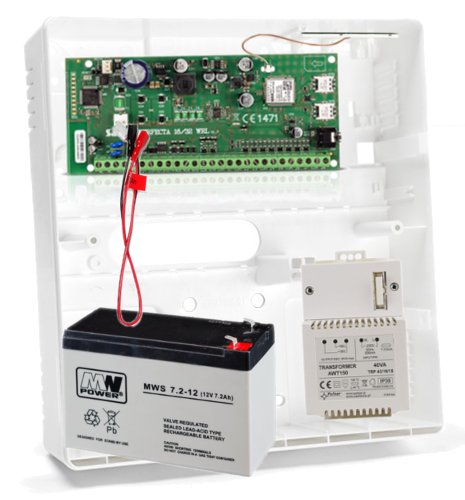

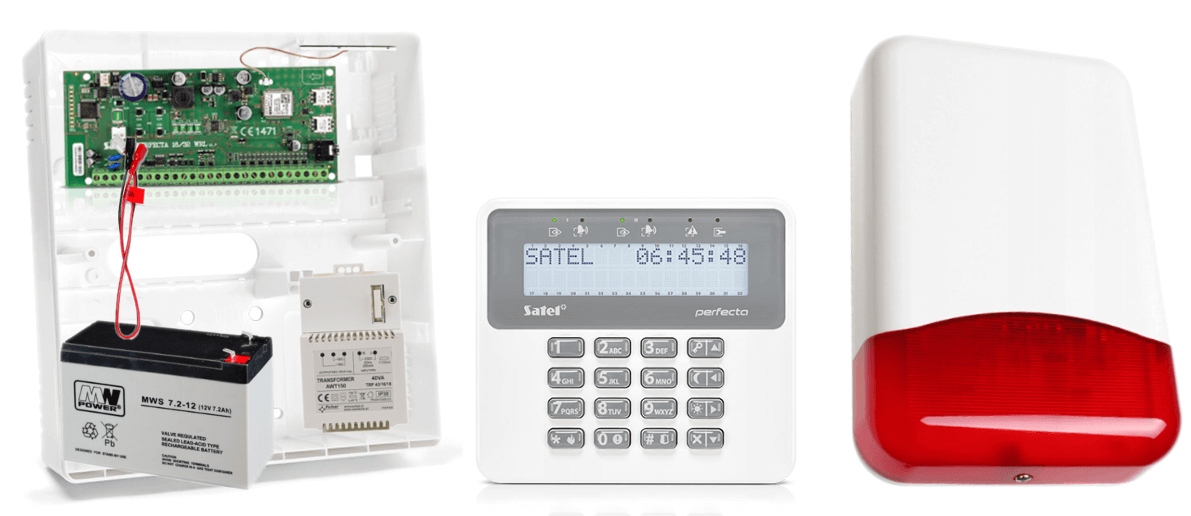

В комплект входят:

• Пульт управления охранной сигнализацией Satel PERFECTA 32 LTE - 1 шт;
• Антенна LTE с разъемом SMA - 1 шт;
• Переходник IPX-SMA - 1 шт;
• Накладной пластиковый корпус Satel OPU- 4 P – 1 шт;
• Трансформатор Pulsar AWT150 40ВА/16В/18В – 1 шт;
• аксессуары для панели управления (кабель аккумуляторной батареи, монтажные штыри, резисторы);
• Проводная клавиатура Satel PRF-LCD - 1 шт;
• проводной внешний оптико-акустический индикатор Yotogi TI700 - 1 шт;
• необслуживаемый аккумулятор 12В 7Ач - 1 шт.
• необслуживаемый аккумулятор 12В 7Ач - 1 шт.
• проводной внешний оптико-акустический индикатор Yotogi TI700 - 1 шт.
• необслуживаемый аккумулятор 12В 7Ач - 1 шт.
• проводной внешний оптико-акустический индикатор Yotogi TI700 - 1 шт. li>

❗Пульт управления можно настроить тремя способами: с помощью программы Perfecta Soft (с компьютера, подключенного кабелем RS-232 (TTL)) - Satel USB-RS или DB9FC/RJ- Требуется кабель КПЛ - не входит в комплект, удаленно (GPRS) и с уровня клавиатуры (последовательностью клавиш в сервисном меню).

❗Руководство по эксплуатации и установке можно скачать в разделе «дополнительная информация» по адресу внизу страницы.

❗Примечание❗

Комплект продается без датчиков сигнализации, которые вы можете приобрести по своим потребностям на других аукционах.

Обратите внимание, что штатный ПКП имеет 8 входов, поэтому можно подключить 7 датчиков (8-й вход используется для тамперов). Для расширения до 32 зон необходимо приобрести расширители INT-E (каждый расширяет панель управления еще на 8 зон).

ПРОВОДНАЯ СИСТЕМА НА БАЗЕ ПАНЕЛИ PERFECTA 32 LTE предназначена для обеспечения безопасности объектов малого и среднего размера, таких как квартиры, частные дома, рядные дома, офисы, небольшие компании и т.п.< /п>

ПАНЕЛЬ УПРАВЛЕНИЯ СИГНАЛИЗАЦИЯЮ Satel Perfecta 32 LTE - помимо основных, традиционных способов управления системой (т.е. клавиатур) - предлагает и более современные - с помощью функционального и интуитивно понятного приложения для мобильных устройств PERFECTA CONTROL (системы Android и iOS) и пульты дистанционного управления, работающие в диапазоне частот 433 МГц (после подключения модуля INT-RX-S – в комплект не входят).

Инновационная идея — использовать в штаб-квартире мобильный телефон, поддерживающий передачу данных посредством LTE-телефонии (LTE/HSPA+/EDGE/GPRS – в зависимости от возможностей мобильной сети). Он обеспечивает:

• взаимодействие с приложением PERFECTA CONTROL, с поддержкой PUSH-сообщений,
• удаленную настройку системы с помощью программы PERFECTA Soft,
• событие мониторинг (например, на ПЦН охранного агентства),
• голосовое сообщение,
• управление посредством SMS и аудиоверификация (прослушивание звуков с охраняемого объекта).

Панель управления поддерживает 2 карты nano-SIM (в комплект не входят), что обеспечивает непрерывность связи - при проблемах с радиусом действия первого оператора вторая карта выбирается автоматически.

Плата электроники ПКП оснащена 8 входами и 4 проводными выходами. Их количество можно увеличить (до 32 входов и 12 выходов) путем подключения модулей расширения. : Расширители входов INT-E и выходы INT-O или INT- ORS. Это позволяет расширить систему за счет добавления дополнительных извещателей, сигнализаций и даже исполнительных механизмов (для управления гаражными воротами, рольставнями, садовыми оросители).

Панель управления позволяет разделить объект на 2 зоны , с выбором 3-х режимов ожидания (день, ночь, полный). Каждому входу можно назначить к одной или обеим контролируемым зонам.

✅ ХАРАКТЕРИСТИКИ ПРОДУКТА (Perfecta 32 LTE):

• от 8 до 32 проводных программируемых входов: выбор конфигурации: NO, NC, EOL, 2EOL/NO, 2ЭОЛ/НЗ; возможность поддержки роллетных и вибродатчиков.
• от 4 до 12 программируемых проводных выходов.
• 2 выхода питания на материнской плате.
• Встроенные модули: мобильный телефон с 2 нано-слота SIM (SMS, мониторинг станции, мобильное приложение, PUSH-уведомления), голос (воспроизведение голосовых сообщений для оповещения по телефону), верификация акустической сигнализации (прослушивание звуков)
• разделение системы на 2 зоны: 3 режима наблюдения в каждой зоне; возможность назначения входа на 2 зоны; управление пользователем или с помощью таймеров.
• коммуникационная шина для подключения клавиатур (PRF-LCD), модулей расширения (INT-E, INT-O, INT-ORS) и брелока-расширителя 433 МГц (INT-RX). ) -S)
• управление системой с помощью: проводных клавиатур PRF-LCD (до 4), мобильного приложения PERFECTA CONTROL и пультов дистанционного управления, работающих в диапазоне 433 МГц (до 15) - требуется сотрудничество с INT -Модуль RX -S (не входит в комплект)
• возможность обновления программного обеспечения (прошивки)
• пароли: 15 паролей пользователей, 1 сервисный пароль
• редактирование имен (пользователей) , зоны, входы, выходы и модули), облегчающие управление и контроль системы
• таймеры: 8 таймеров с возможностью установки исключений
• память на 3584 события
• автоматический диагностика основных компонентов системы
• встроенный импульсный источник питания: защита от перегрузки, защита от полной разрядки аккумулятора, регулирование зарядного тока аккумулятора
• соответствие стандарту EN 50131 Grade 2
• программирование настроек ПКП: локально - клавиатура или компьютер с установленной программой PERFECTA Soft, подключенный к порту RS-232 (TTL) ПКП, удаленно - компьютер с установленной программой PERFECTA Soft, подключающийся к панель управления с использованием передачи данных в сотовой сети

Приложение PERFECTA Control

✅ Позволяет удаленно управлять системой охранной сигнализации:

• проверка состояния зон, зон и выходов,< /li>
• постановка/снятие с охраны или сброс тревоги,
• обход/снятие блокировки входов,
• управление выходами,
• просмотр неисправностей,
• просмотр памяти событий,
• информирование о событиях в системе сигнализации с помощью PUSH-уведомлений.

✔ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Perfecta 32 LTE):

• программируемых проводных входов: 8
• максимальное количество программируемых входов: 32 (расширение) с помощью расширителя входов)
• программируемые проводные выходы: 4
• максимальное количество программируемых выходов: 12 (расширение с помощью расширителей выходов)
• входы питания: 2
• входы питания: 2
• li>
• шины связи: 1
• клавиатуры: до 4
• зон: 2
• номера телефонов для оповещения: 8
• >голосовые сообщения: 16
• пользователи: 15
• таймеры: 8
• память событий: 3584
• нагрузочная способность сильноточных программируемых выходы: 1000 мА / 12 В постоянного тока.
• нагрузочная способность слаботочных программируемых выходов: 25 мА / 12 В постоянного тока.
• нагрузочная способность выхода КПД: 500 мА / 12 В постоянного тока.
• нагрузочная способность выхода AUX: 500 мА / 12 В постоянного тока.
• уровень защиты согласно EN 50131: класс 2.
• класс окружающей среды согласно EN 50130-. 5: II
• рабочая температура: -10°С...+55°С
• максимальная влажность: 93% (±3%)
• напряжение питания : 18 В переменного тока (±15 %), 50–60 Гц.
• рекомендуемый трансформатор: 40 ВА.
• Потребляемый ток: 170 мА (в режиме ожидания), 570 мА (макс.)
• Потребляемый ток: 170 мА (в режиме ожидания), 570 мА (макс.)
• li>
• Потребление тока от аккумулятора: 130 мА (в режиме ожидания); 430 мА (макс.)
• выходное напряжение источника питания: 12 В постоянного тока (±15 %)
• диапазон выходного напряжения: 10,5 В…14 В постоянного тока
• мощность выходной ток питания: 2 А.
• Ток зарядки аккумулятора: 500 мА.
• Напряжение сообщения о сбое аккумулятора: 11 В ±10 %
• Напряжение отключения аккумулятора: 10,5. В ±10 %.
• Размеры электронной платы: 160 x 68 мм.
• Вес: 145 г.

КОРПУС НАВЕРХНЕГО МОНТАЖА Satel OPU-4 P может использоваться в подсобных помещениях, на виду. Основание корпуса можно встроить в стену, а это значит, что сам корпус будет занимать меньше места. Универсальность и размеры корпуса позволяют устанавливать внутри ПКП SATEL, модули их расширения, модули связи, контроллеры и многие другие устройства.

Оборудован двойной противодиверсионной защитой: от вскрытия. крышку и не снимать ее со стен. Также имеется место для установки сетевых трансформаторов мощностью 40 или 60 ВА и резервной батареи 12 В емкостью 7 или 7,2 Ач. Не блокирует и не ослабляет радиосигнал, поэтому внутри можно размещать беспроводные устройства с антеннами.

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (ОПУ-4 П):

• двойная защита от несанкционированного доступа
• возможность установки беспроводных устройств с антеннами внутри корпуса
• место для трансформатора: 40 или 60 ВА
• возможность установки блока питания APS-412 вместо трансформатора
• поверхностный монтаж
• применение: ПКП, модули расширения и модули GSM связи - производства SATEL ; Дверные контроллеры ACCO с питанием и без него; Панель контроля доступа ACCO-NT
• размеры: 266 x 286 x 100 мм

НЕОБСЛУЖИВАЕМАЯ АККУМУЛЯТОРНАЯ БАТАРЕЯ 12В 7Ач:

• номинальное напряжение 12В
• номинальная емкость 7Ач
• габариты: 151 х 65 х 94 мм (длина/ширина/высота), общая высота: 100 мм.
• вес 2,0 кг.

ТРАНСФОРМАТОР Pulsar AWT150 предназначен для питания устройств, требующих переменного напряжения: U1, U2 или U3.

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (AWT150) ):

• напряжение питания: 230 В переменного тока / 50 Гц
• выходное напряжение (U1/U2/U3): 16 В/18 В
• мощность: 40ВА
• потребляемый ток при номинальной нагрузке от сети ~230В: 0,20А
• номинальный выходной ток (I1/I2/I3): 2,2А/2,0А
• защита от короткого замыкания и перегрузки: предохранитель F в первичной цепи трансформатора (T 315 мА/250 В)
• тепловая защита: 130 градусов C (нереверсивная)
• соединительные разъемы: AWG 24-12, 2,5 мм2
• степень защиты: IP30
• корпус: PC/ABC, UL94-V0
• рабочая температура/термальная класс: -10 град.С...+40 град.С/Та 40В
• относительная влажность: 90%
• размеры: 72 х 115 х 70 мм

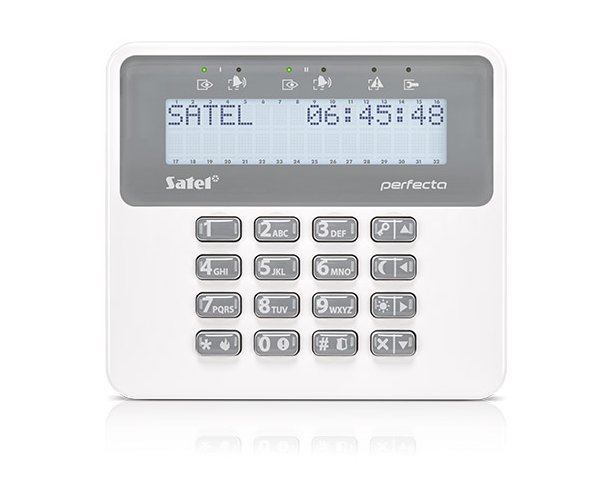

ПРОВОДНАЯ КЛАВИАТУРА Satel PRF-LCD используется для ежедневной работы с панелями управления серии PERFECTA. Крупные клавиши, ЖК-дисплей и светодиоды, указывающие состояние системы, делают работу системы удобной и прозрачной для всех пользователей. На клавиатуре, помимо цифровых клавиш, имеются также кнопки, позволяющие быстро активировать выбранный режим наблюдения (дневной, ночной, полный) и вызвать 3 тревоги: нападение, пожар, экстренную помощь.

✅ ХАРАКТЕРИСТИКИ ПРОДУКТА (PRF-LCD):

• совместимость с панелями управления серии PERFECTA
• большой, читаемый ЖК-дисплей< /li>
• Светодиоды, информирующие о состоянии групп и системы.
• Быстрая активация выбранного режима ожидания с помощью функциональных клавиш.
• Сигналы тревоги «ПАНИКА», «ПОЖАР», «ПОМОЩЬ», срабатывающие с клавиатуры.
• подсветка дисплея и клавиш
• звуковая сигнализация выбранных событий в системе
• сигнализация потери связи с ПКП

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (PRF-LCD):

• рабочая температура: -10°С...+55°С
• питание напряжение: 12 В постоянного тока.
• Потребляемый ток: 30 мА (в режиме ожидания), 50 мА (макс.).
• Размеры корпуса: 139 x 124 x 22 мм.
• вес: 246 г

ВНЕШНИЙ ПРОВОДНОЙ ОПТИКО-АКУСТИЧЕСКИЙ СИГНАЛЕР Yotogi TI700 оснащен пьезоэлектрическим преобразователем, излучающим звук с максимальной интенсивностью 120дБ. Оптическая сигнализация осуществляется с помощью Светодиодные диоды. Устройство оснащено тремя противодиверсионными системами:открытие корпуса, отсоединение его от основания и попытка вспенивания. При установке установщик может выбрать способ модуляции акустического сигнала, дополнительно акустический и оптический сигналы могут срабатывать независимо. Корпус сирены выполнен из качественного пластика.

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (TI700 ):

• оптическая сигнализация с помощью ярких светодиодов
• тройная противодиверсионная защита (вскрытие корпуса, отрыв его) стена, пена)
• интенсивность звука: макс. 120 дБ
• рабочая температура: -35°C +60°C
• напряжение питания: 12 В постоянного тока
• потребление тока (среднее): звуковая сигнализация до 250 мА, оптическая 35 мА
• размеры: 300 x 300 x 78 мм
• вес: 0,9 кг
