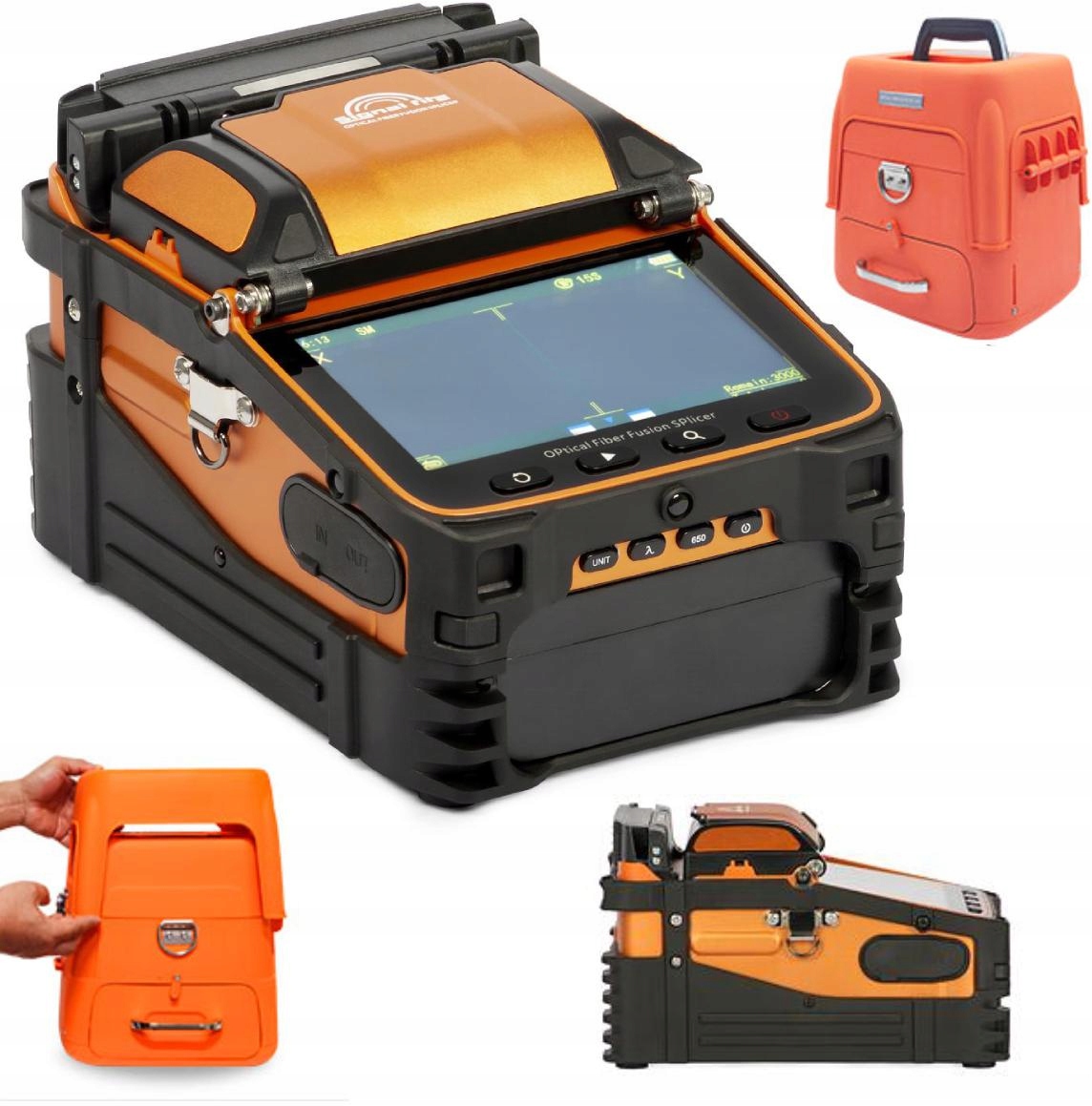

СВАРОЧНЫЙ АППАРАТ СИГНАЛЬНЫЙ ПОЖАР АИ-9

Наиболее важные функции:

• встроенный измеритель оптической мощности и визуальный локатор повреждений VFL
• возможность установки программного обеспечения блокировать сварочные аппараты,
• 6 двигателей, отвечающих за позиционирование волокон,
• позиционирование к сердечнику или к волокна оболочки,
• возможность работы в Авто режиме,
• увеличение изображения х300,
• 4-ядерный процессор, обеспечивающий скорость работы,
• мин. время сварки 5 секунд,

SIGNAL FIRE

Signal Fire – динамично развивающаяся компания, специализирующаяся на производстве сварочных аппаратов для оптоволокна. Штаб-квартира компании находится в Чэнду, в ней работает около 200 сотрудников. Предлагаемые ими устройства построены на компонентах известных производителей (в том числе европейских), а технологические решения защищены многочисленными патентами.

Характерной особенностью сварочных аппаратов этого производителя является использование смартфонов для их настройки, архивирования данных о выполненных сварных швах и всей диагностики.

Продукция компании получила признание на рынках всего мира. Высокое качество предлагаемой продукции подтверждается гарантийной политикой, включающей замену устройства на новое после выполнения 50 000 сварных швов.

Описание

В «Сигнале Огня» АИ-9 использована технология позиционирования волокон к сердцевине (возможность позиционирования к оболочке), обеспечивающая лучшие параметры затухания соединений. Волокна позиционируются 6 высококлассными двигателями (Siemens), что абсолютно неслыханно в технике этого ценового диапазона. Сварочный аппарат можно использовать для реализации 100 км оптоволоконных шин, установок FTTH, а также коротких соединений «точка-точка», установок локальной сети или видеонаблюдения на основе оптоволоконных кабелей. Модель АИ-9 основана на 4-х ядерном процессоре, обеспечивающем быстрое время отклика (сварщик готов к работе через 3 секунды) и малое время сварки и сварочного щитка.

Дисплей диагональю 5,1 дюйма с разрешением 800х480 пикселей и регулируемой яркостью обеспечивает комфортную работу даже в сложных условиях освещения. Оптическая система обеспечивает 300-кратное увеличение изображения, что напрямую влияет на качество сварочного процесса и визуальный анализ выполняемых сварных швов (просмотр в двух плоскостях). Минимальное время сварки составляет 5 секунд, а время сварки крышек толщиной 40 мм составляет всего 15 секунд. Входящий в комплект USB-адаптер позволяет заряжать смартфон или подключать освещение с питанием от USB-порта при работе в темноте (лампа в комплект не входит).

Этот сварочный аппарат — один из самых быстрых аппаратов такого типа, доступных в настоящее время на рынке, и самый быстрый в своем ценовом классе.

Строительство

• Вид ящика. Оснащен выдвижным лотком, на котором можно разместить нож для резки волокон.
• Ящик может служить рабочей площадкой. В комплект входит стул/стол, который удобно крепится на ящик для транспортировки.
• Все необходимые аксессуары умещаются в двухуровневом ящике.
• Аксессуары, входящие в комплект: бутылка спирта , универсальный стриппер, запасные электроды, стриппер для плоского кабеля, щетка для чистки.

Размеры продукта

Измеритель оптической мощности и визуальный определитель неисправностей

Signal Fire АИ-9 — новейшая модель в линейке сварочных аппаратов для оптоволокна, которые уже несколько лет успешно применяются в оптоволоконных установках различных категорий. Благодаря доработке программного обеспечения и еще большей оптимизации процесса сварки общее время процесса сократилось всего до 5 секунд.

Однако самой важной особенностью новой модели является то, что сварочный аппарат оснащен модулем оптического измерителя мощности и визуальным детектором повреждений. Это позволяет, среди прочего, для быстрой диагностики оптического тракта сразу после сварки.

В комплект входят:

• Сварщик оптоволокна «Сигнал Файер АИ-9»
• Ящик для инструментов
• Набор запасных электродов
• гильотина для резки волокон
• универсальный стриппер
• стриппер плоского кабеля
• бутылка с дозатором
• щеточка для чистки
• ремень для переноски сварочного аппарата и ремень для переноски коробки.
• зарядное устройство с USB-адаптером

Приложение SignalFire2

Сварочный аппарат готов к работе сразу после извлечения из упаковки. Для повседневной работы не требуется никакой настройки — нет необходимости загружать или устанавливать какое-либо приложение. Приложение, доступное в магазинах Google Play и AppStore, необходимо, например, если вы хотите изменить программу сварки или калибровки по умолчанию в связи с резко меняющимися условиями окружающей среды.

Приложение также включает руководство пользователя на английском языке и обучающие видеоролики. Сварщик АИ-9 оснащен USB-разъемом, позволяющим заряжать аккумулятор в смартфоне.

Программное обеспечение сварочного аппарата позволяет включать т.н. "умный замок". В этом режиме пользователь может ограничить использование сварочного аппарата – например, при его аренде. Могут быть введены следующие ограничения:

• по умолчанию сварочный аппарат заблокирован; необходимо разблокировать его по заранее определенному телефону,
• сварочный аппарат разблокируется на определенное количество сварных швов – затем он будет заблокирован,
• сварочный аппарат разблокируется на указанный период времени (диапазон дат определяет пользователь); по истечении указанного времени сварочный аппарат будет заблокирован.

Технические характеристики

• Наименование: Сигнал пожарный АИ-9
• Код: L5875
• Расположение волокон: до сердцевины
• до оболочки
• вручную
• Время сварки: 5 с
• Время сварки крышки: 15 с (40 мм)
• Количество двигателей: 6
• Автофокус: Да
• Поддерживаемые волокна: SM (G.652, G.657), MM (G.651 — OM1) , OM2, OM3, OM4), DS, NZDS (G.655)
• Затухание при сварке (типовое): 0,025 дБ (SM), 0,01 дБ (MM)
• 0,04 дБ (DS/NZDS)
• Потери на отражение: не менее 60 дБ
• Калибровка электрической дуги: вручную
• Прочность электрода: около 3000 сварных швов (включая запасные электроды)
• Диаметр волокна: буфер: 80–150 мкм
• слой: 100–1000 мкм.
• Длина резки волокна: для покрытия 250 мкм: 8–16 мм.
• для большего покрытия. более 250 мкм: 16 мм.
• Испытание на прочность: Да — сила 2 Н.
• Увеличение изображения: x300 по оси X. и Y, x150 для обеих осей одновременно.
• Дисплей: 5,1-дюймовый TFT, цветной, 800x480 пикселей.
• Электропитание: аккумулятор. литий 7800 мАч, время зарядки 3,5 часа.
• Источник питания переменного тока 100–240 В с выходом постоянного тока 13,5 В / 4 А.
• Измеритель оптической мощности: Длины волн: 850 нм, 1300 нм, 1310 нм, 1490 нм, 1550 нм, 1625 нм
• Диапазон измерения: -70 дБм...+6 дБм
• < /li>
• Погрешность измерения: < 0,3 дБ
• Визуальный локатор повреждений VFL: Длина волны: 650 нм
• < /li>
• Мощность: 15 мВт.
• Режим работы: непрерывный или тональный 2Гц.
• Диапазон рабочих температур: - 15...+50. °C
• Влажность: < 95 % (без конденсата)
• Вес: сварочный аппарат 2, 08 кг (с аккумулятором) )
• набор 7,1 кг.
• Размеры: сварочный аппарат: 130 x 122 x 148 мм.
• коробка: 270 x 237 x 293. мм
• Другое: USB-адаптер
• приложение для настройки и диагностики
• заглушки для сращивания до 60 мм
