Гнездо быстрого соединения LÜDECKE для литьевых форм DN 6 с соединителем шланга 10 мм — для установки без хомута — ESHM 10 T — эквивалент HASCO Z 8

Быстрые соединения от ESHMсерия о DN 6 и диаметром заглушки 9 мм характеризуются очень высокой скоростью потока при одновременно низком перепаде давления.

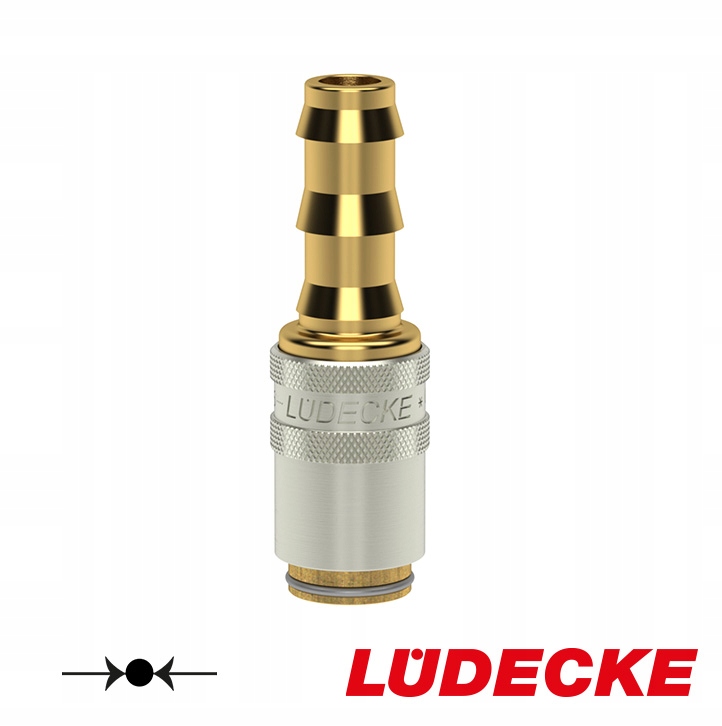

Деталь ЭШМ 10 Т имеет с одной стороны розетку, а с другой - штуцер для шланга для быстрого монтажа. Вариант соединителя для шлангов PARKER Push-Lock, GATES Lock-on, установка без хомута. Эти быстроразъемные соединения не имеют клапана, их можно подключать только к заглушкам без клапанов (свободный проход). Кабель, оснащенный такой вилкой, при отсоединении будет протекать.

Корпус выполнен из латуни, т.н. гладкие.

Совместимы с быстроразъемными соединениями для регулирования температуры, с немецким профилем (европейским) HASCO Z 8.

Эти быстроразъемные Разъемы предназначены для использования в установках контроля температуры, которые чаще всего применяются в промышленности по переработке пластмасс. Высококачественные разъемы обеспечивают точное давление и температуру, которая может достигать 200°C. Точность поддержания соответствующего давления и температуры зачастую определяет высокую повторяемость точных форм формованных изделий. Это выразится в небольшом количестве брака материала, что повысит экономическую привлекательность изготавливаемых элементов. Другими словами, используя эти соединители одновременно, мы изготовим большее количество правильно изготовленных пластиковых элементов.

Эти быстродействующие соединители, благодаря использованию соответствующих уплотнений и материалов, могут транспортировать различное охлаждение. среда, как горячая, так и холодная вода, масло или воздух.

Мы предлагаем полный ассортимент разъемов и быстроразъемных соединений для систем контроля температуры, используемых в переработке пластмасс производства LÜDECKE .

• Рабочее давление [бар]: 15 (вакуум).
• Рабочая температура [°C]: от -20 до +200.
• Присоединительный материал, корпус клапана , клапан: латунь MS 58.
• Материал разъединительной втулки: никелированная латунь MS 58.
• Материал пружины, стопорного кольца, шариков: нержавеющая сталь.
>
• Среда: воздух, вода, масло и др.
• Уплотнение: ВИТОН (фторкаучук)
• Шланговый соединитель с внутренним диаметром: 10 мм
• Длина заглушки [L1]: 28 мм
• Номинальный размер розетки: DN 6
• Заглушка ширина [DS]: 9 мм
• Общая длина [L]: 58,5 мм
• Общая ширина: 17 мм
• Порт: 6
• Вес: 49 г.
• Профиль вилки совместим с: HASCO Z 8.
• Номер по каталогу: ESHM 10 Т

Отсоединить и подключить кабели в этой системе интуитивно просто и быстро, и их можно выполнить одной рукой.

Шаг 1.

Вставление вилки одним движением в

Шаг 2.

Вставьте вилку в розетку и слегка потяните за нее, чтобы проверить соединение.

Шаг 3.

Отсоедините разъем, нажав на кольцо, указанное стрелкой, что одновременно вытолкнет вилку из розетки.
