Быстрый соединитель для литьевых форм LÜDECKE DN 2,7 с соединителем для шланга 5 мм — ESHMC 5 TL — эквивалент HASCO Z 8

Быстрые соединители серии ESHMC o DN 2.7 и диаметром пробки 5 мм характеризуются очень высокой скоростью потока при низком перепаде давления.

Деталь ESHMC 5 TL имеет гнездо с одной стороны и разъем для шланга с другой. Эти быстроразъемные соединения не имеют клапана, их можно подключать только к заглушкам без клапанов (свободный проход). Кабель, оснащенный такой вилкой, при отсоединении протечет.

Корпус изготовлен из латуни, т.н. гладкие.

Совместимы с быстроразъемными соединениями для регулирования температуры, с немецким профилем (европейским) HASCO Z 8.

Эти быстроразъемные разъемы предназначены для использования в установках контроля температуры, которые чаще всего применяются в промышленности по переработке пластмасс. Высококачественные разъемы обеспечивают точное давление и температуру, которая может достигать 200°C. Точность поддержания соответствующего давления и температуры зачастую определяет высокую повторяемость точных форм формованных изделий. Это выразится в небольшом количестве брака материала, что повысит экономическую привлекательность изготавливаемых элементов. Другими словами, используя эти соединители одновременно, мы изготовим большее количество правильно изготовленных пластиковых элементов.

Эти быстродействующие соединители, благодаря использованию соответствующих уплотнений и материалов, могут транспортировать различное охлаждение. среда, как горячая, так и холодная вода, масло или воздух.

Мы предлагаем полный спектр разъемов и быстроразъемных соединений для систем контроля температуры, используемых в переработке пластмасс производства LÜDECKE .

• Рабочее давление [бар]: 15 (вакуум).
• Рабочая температура [°C]: от -20 до +200.
• Присоединительный материал, корпус клапана , клапан: латунь MS 58.
• Материал разъединительной втулки: никелированная латунь MS 58.
• Материал пружины, стопорного кольца, шариков: нержавеющая сталь.
>
• Среда: воздух, вода, масло и др.
• Уплотнение: ВИТОН (фторкаучук)
• Шланговый соединитель с внутренним диаметром: 5 мм

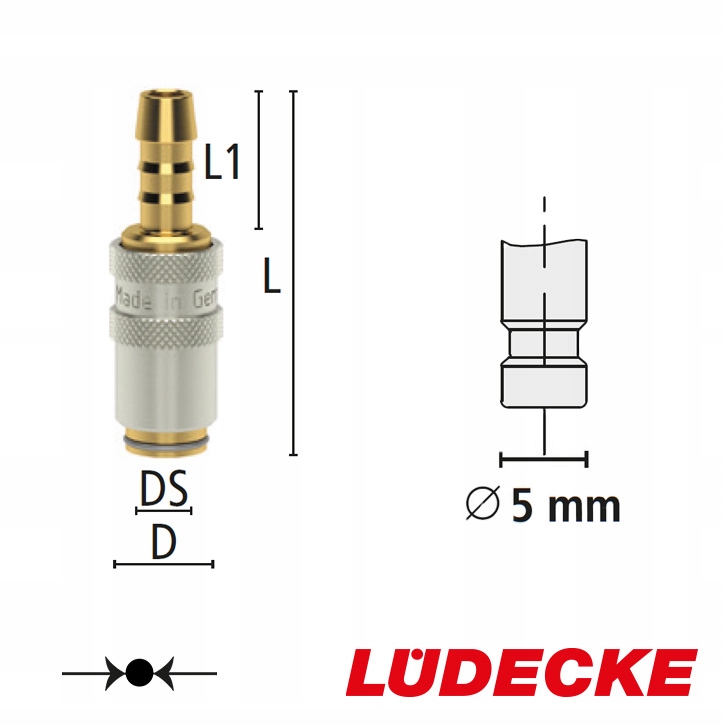

• Длина заглушки [L1]: 13,5 мм
• Номинальный размер розетки: DN 2,7
• Заглушка ширина [DS]: 5 мм
• Общая длина [L]: 35 мм
• Общая ширина [D]: 10 мм
• Проход: 6
• Вес: 10 г
• Профиль заглушки совместим с: HASCO Z 8.
• Номер по каталогу: ESHMC 5 турецких лир

Отсоединить и подключить кабели в этой системе интуитивно просто и быстро, и их можно выполнить одной рукой.

Шаг 1.

Вставление вилки одним движением в

Шаг 2.

Вставьте вилку в розетку и слегка потяните за нее, чтобы проверить соединение.

Шаг 3.

Отсоедините разъем, нажав на кольцо, указанное стрелкой, что одновременно вытолкнет вилку из розетки.
