Гнездо для быстрого соединения LÜDECKE для литьевых форм DN 9 с наружной резьбой 1/2" — с запорным клапаном и иглой — ESH 12 AAB — эквивалент HASCO Z 8

Быстроразъемы от Серия ESH с DN 9 и диаметром затвора 13 мм характеризуется очень высокой скоростью потока при одновременном низком перепаде давления.

Деталь ESH 12 AAB имеет с одной стороны быстроразъемную муфту, а с другой стороны - наружную цилиндрическую резьбу по ISO 228 с внутренним конусом 37° по DIN 3863. Для облегчения установки, имеет шестигранное кольцо для использования ключа при монтаже. Данные розетки в исполнении с клапаном можно комбинировать как с заглушками с клапаном, так и без, поскольку имеют иглу, открывающую клапан-пробку. кабели не будут протекать при отсоединении, а среда останется в кабеле.

Корпус выполнен из латуни.

Совместимы с быстроразъемными соединениями для регулирования температуры, с немецкими профиль (европейский) HASCO Z 8.

Эти быстроразъемные соединения предназначены для использования в установках контроля температуры, которые чаще всего используются в промышленность по переработке пластмасс. Высококачественные разъемы обеспечивают точное давление и температуру, которая может достигать 200°C. Точность поддержания соответствующего давления и температуры зачастую определяет высокую повторяемость точных форм формованных изделий. Это выразится в небольшом количестве брака материала, что повысит экономическую привлекательность изготавливаемых элементов. Другими словами, используя эти соединители одновременно, мы изготовим большее количество правильно изготовленных пластиковых элементов.

Эти быстродействующие соединители, благодаря использованию соответствующих уплотнений и материалов, могут транспортировать различное охлаждение. среда, как горячая, так и холодная вода, масло или воздух.

Мы предлагаем полный ассортимент разъемов и быстроразъемных соединений для систем контроля температуры, используемых в переработке пластмасс производства компании LÜDECKE .

• Рабочее давление [бар]: 15.
• Рабочая температура [°C]: от -20 до +200 (масло, воздух), +150 (вода).
• Материал присоединения, корпуса клапана, клапана: латунь MS 58
• Материал разъединительной втулки: латунь MS 58
• Материал пружин, стопорного кольца, шариков: нержавеющая сталь.
• Среда: воздух, вода, масло и др.
• Уплотнение: ВИТОН (фторкаучук, FKM)
• Резьба с внутренним конусом: ISO 228, DIN 3863
• Размер резьбы: 1/2"

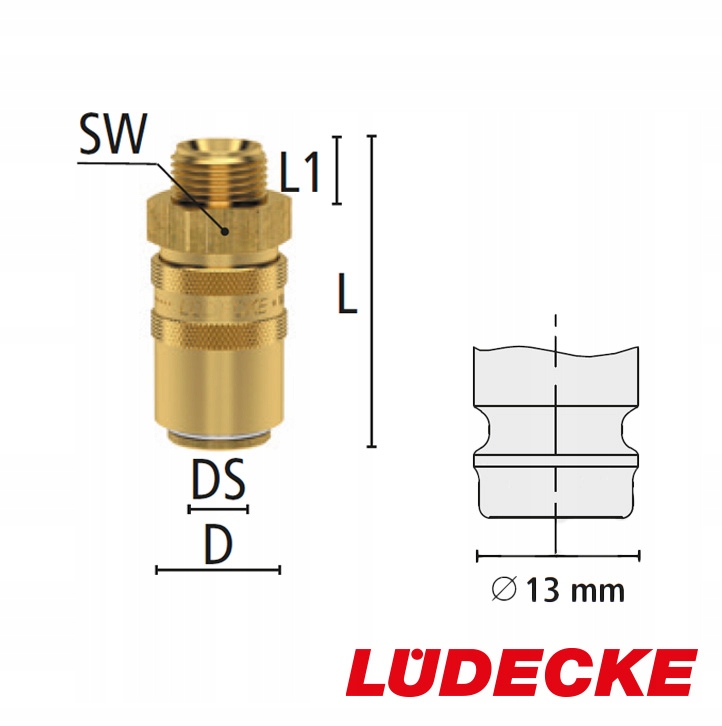

• Длина резьбы [ L1] : 10 мм
• Заглушка, номинальный размер: DN 9
• Ширина заглушки [DS]: 13 мм
• Общая ширина [D]: 23,5
• Общая длина [L]: 53 мм
• Размер ключа [SW]: 24
• li>
• Проход: 9
• Вес: 95 г
• Профиль вилки совместим с: HASCO Z 8.
>
• Каталог номеров: ЭШ 12 ААБ

Отсоединить и подключить кабели в этой системе интуитивно просто и быстро, и их можно выполнить одной рукой.

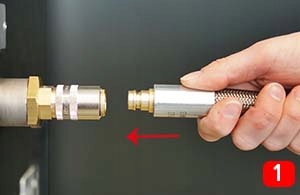

Шаг 1.

Вставление вилки одним движением в

Шаг 2.

Вставьте вилку в розетку и слегка потяните за нее, чтобы проверить соединение.

Шаг 3.

Отсоедините разъем, нажав на кольцо, указанное стрелкой, что одновременно вытолкнет вилку из розетки.
