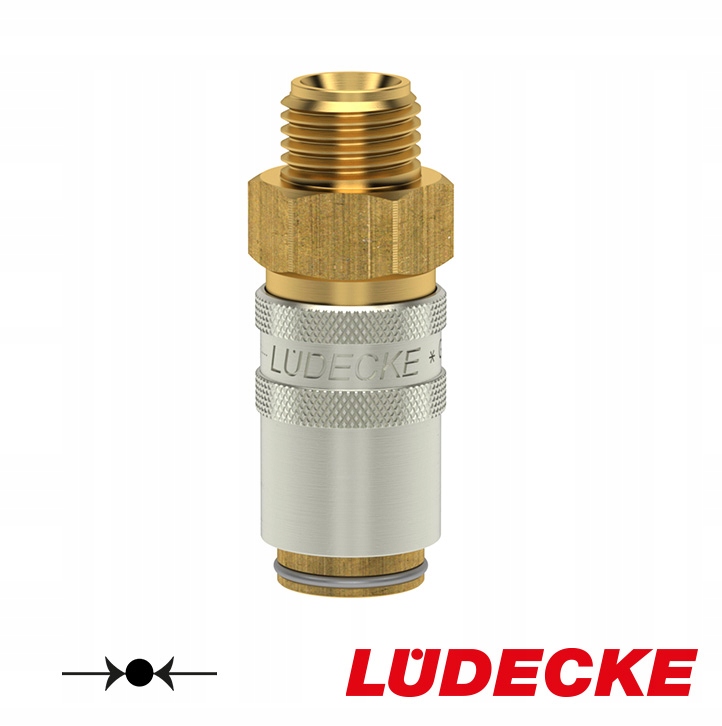

Быстроразъемное соединение для литьевых форм LÜDECKE DN 6 с метрической наружной резьбой M 16x1,5 — ESHM 1615 A ​​— эквивалент HASCO Z 8

Быстроразъемные соединения от ESHM серия с DN 6 и диаметром затвора 9 мм характеризуется очень высокой скоростью потока при одновременно низком перепаде давления.

Деталь ESHM A имеет с одной стороны быстроразъёмное гнездо, а с другой — метрическую внешнюю резьбу с внутренним конусом 37° в соответствии с DIN 3863. Для облегчения установки, имеет шестигранную поверхность, для использования ключа при сборке. Розетки без клапана можно использовать только с вилками без клапана (свободный проход). В варианте без клапана при отсоединении тросы будут течь.

Корпус изготовлен из латуни, для отличия от быстроразъемных соединений с клапаном втулка никелирована.

Совместимы с быстроразъемными соединениями для регулирования температуры, с немецким профилем (европейским) HASCO Z 8.

Эти быстроразъемные соединения предназначены для использования в установки контроля температуры, которые чаще всего встречаются в промышленности по переработке пластмасс. Высококачественные разъемы обеспечивают точное давление и температуру, которая может достигать 200°C. Точность поддержания соответствующего давления и температуры зачастую определяет высокую повторяемость точных форм формованных изделий. Это выразится в небольшом количестве брака материала, что повысит экономическую привлекательность изготавливаемых элементов. Другими словами, используя эти соединители одновременно, мы изготовим большее количество правильно изготовленных пластиковых элементов.

Эти быстродействующие соединители, благодаря использованию соответствующих уплотнений и материалов, могут транспортировать различное охлаждение. среда, как горячая, так и холодная вода, масло или воздух.

Мы предлагаем полный ассортимент разъемов и быстроразъемных соединений для систем контроля температуры, используемых в переработке пластмасс производства LÜDECKE .

• Рабочее давление [бар]: 15.
• Рабочая температура [°C]: от -20 до +200 (масло, воздух), +150 (вода).
• Материал присоединения, корпуса клапана, клапана: латунь MS 58.
• Материал разъединительной втулки: латунь MS 58, никелированная.
• Материал пружины, стопорного кольца, шариков: нержавеющая сталь.
• Среда: воздух, вода, масло и другие.
• Уплотнение: ВИТОН(фторкаучук, FKM)
• Резьба с внутренним конусом: DIN 3863
• Размер резьбы: M 16x1,5
• Длина резьбы [L1]: 9 мм
• Заглушка, номинальный размер: DN 6
• Ширина заглушки [DS]: 9 мм
• Общая ширина [D]: 17 мм
• Общая длина [L]: 48 мм
• Размер ключа [SW]: 19
• Проход: 6
• Вес: 70 г
• Профиль вилки совместим с: HASCO Z 8.
• Каталоговый номер: ESHM 1615 A

Отсоединить и подключить кабели в этой системе интуитивно просто и быстро, и их можно выполнить одной рукой.

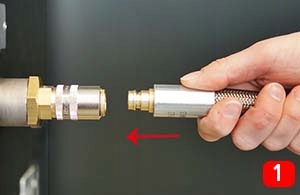

Шаг 1.

Вставление вилки одним движением в

Шаг 2.

Вставьте вилку в розетку и слегка потяните за нее, чтобы проверить соединение.

Шаг 3.

Отсоедините разъем, нажав на кольцо, указанное стрелкой, что одновременно вытолкнет вилку из розетки.
