Быстроразъемное соединение для литьевых форм LÜDECKE DN 6 с наружной резьбой 3/8 дюйма — ESHM 38 A — эквивалент HASCO Z 8

Быстроразъемные соединения серии ESHM с

b>Ду 6 и диаметр пробки 9 мм характеризуются очень высокой скоростью потока при одновременном низком перепаде давления.

Часть ЭШМ А имеет гнездо для быстрого соединения с одной стороны и наружная резьба с другой, цилиндрическая по ISO 228, с внутренним конусом 37° по DIN 3863. Для облегчения монтажа имеет шестигранную поверхность, при монтаже можно использовать гаечный ключ. .Розетки без клапана, можно использовать только с вилками без клапана (свободный проход).В варианте без клапана при отсоединении кабели будут протекать.

Корпус изготовлен из латуни, для отличия от быстроразъемных соединений с клапаном втулка никелирована.

Совместима с быстроразъемными соединениями для регулирования температуры, с немецким профилем (европейским). HASCO Z 8.

Эти быстроразъемные соединения предназначены для использования в установках контроля температуры, которые чаще всего встречаются в промышленности по переработке пластмасс. Высококачественные разъемы обеспечивают точное давление и температуру, которая может достигать 200°C. Точность поддержания соответствующего давления и температуры зачастую определяет высокую повторяемость точных форм формованных изделий. Это выразится в небольшом количестве брака материала, что повысит экономическую привлекательность изготавливаемых элементов. Другими словами, используя эти соединители одновременно, мы изготовим большее количество правильно изготовленных пластиковых элементов.

Эти быстродействующие соединители, благодаря использованию соответствующих уплотнений и материалов, могут транспортировать различное охлаждение. среда, как горячая, так и холодная вода, масло или воздух.

Мы предлагаем полный ассортимент разъемов и быстроразъемных соединений для систем контроля температуры, используемых в переработке пластмасс производства LÜDECKE .

• Рабочее давление [бар]: 15.
• Рабочая температура [°C]: от -20 до +200 (масло, воздух), +150 (вода).
• Материал присоединения, корпуса клапана, клапана: латунь MS 58.
• Материал разъединительной втулки: латунь MS 58, никелированная.
• Материал пружины, стопорного кольца, шариков: нержавеющая сталь.
• Среда: воздух, вода, масло и другие.
• Уплотнение: ВИТОН (фторкаучук, FKM)
• Резьба с внутренним конусом: ISO 228, DIN 3863
• Размер резьбы: G 3/8"
• Длина резьбы [L1]: 9 мм
• Заглушка, номинальный размер: DN 6
• Ширина штекера [DS]: 9 мм
• Общая ширина [D]: 17 мм
• Общая длина [L]: 48 мм
• Размер ключа [SW]: 19
• Порт: 6
• Вес: 70 г
• Профиль вилки совместим с: HASCO Z 8.
• Номер по каталогу: ESHM 38 A

Отсоединить и подключить кабели в этой системе интуитивно просто и быстро, и их можно выполнить одной рукой.

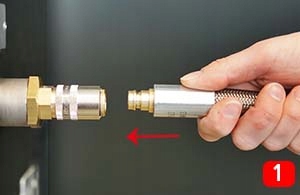

Шаг 1.

Вставление вилки одним движением в

Шаг 2.

Вставьте вилку в розетку и слегка потяните за нее, чтобы проверить соединение.

Шаг 3.

Отсоедините разъем, нажав на кольцо, указанное стрелкой, что одновременно вытолкнет вилку из розетки.
