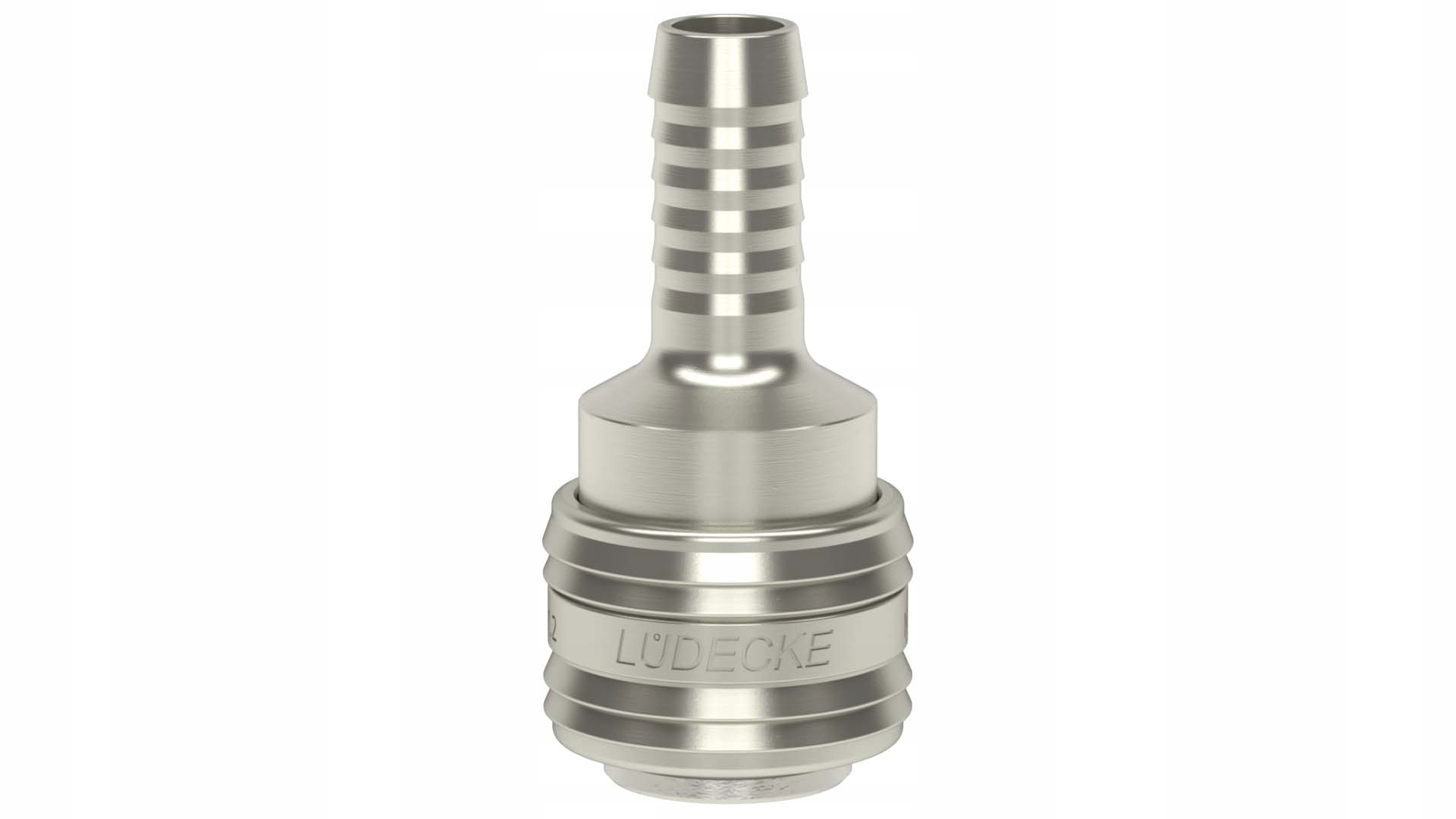

Быстрый соединитель LÜDECKE STANDARD DN 7.2 со шланговым соединителем 13 мм - без клапана - ESN 13 TO - Эквивалент PARKER, RECTUS Тип 25/26, Cejn 320.

Можно использовать универсальный быстроразъемный соединитель STANDARD DN 7.2. управляется одной рукой без запорного клапана (полнопроходной). Быстроразъемный соединитель STANDARD DN 7,2 из латуни MS 58, никелированный.

Деталь TO имеет с одной стороны гнездо, а с другой - шланговый соединитель.

Эти быстроразъемные соединения могут использоваться во многих отраслях промышленности, например, в робототехнике и автоматизации для управления устройствами, машинами, производственными линиями и инструментами. Они также хорошо работают при использовании в измерительной технике. Они подходят для подачи воздуха к пневматическим инструментам и устройствам. Серия ES также идеально подходит для хобби-мастерских, для подачи сжатого воздуха в аэрографы моделистов и художников. Разъемы также могут быть полезны в авто- и кузовных мастерских для работы с пневматическим инструментом.

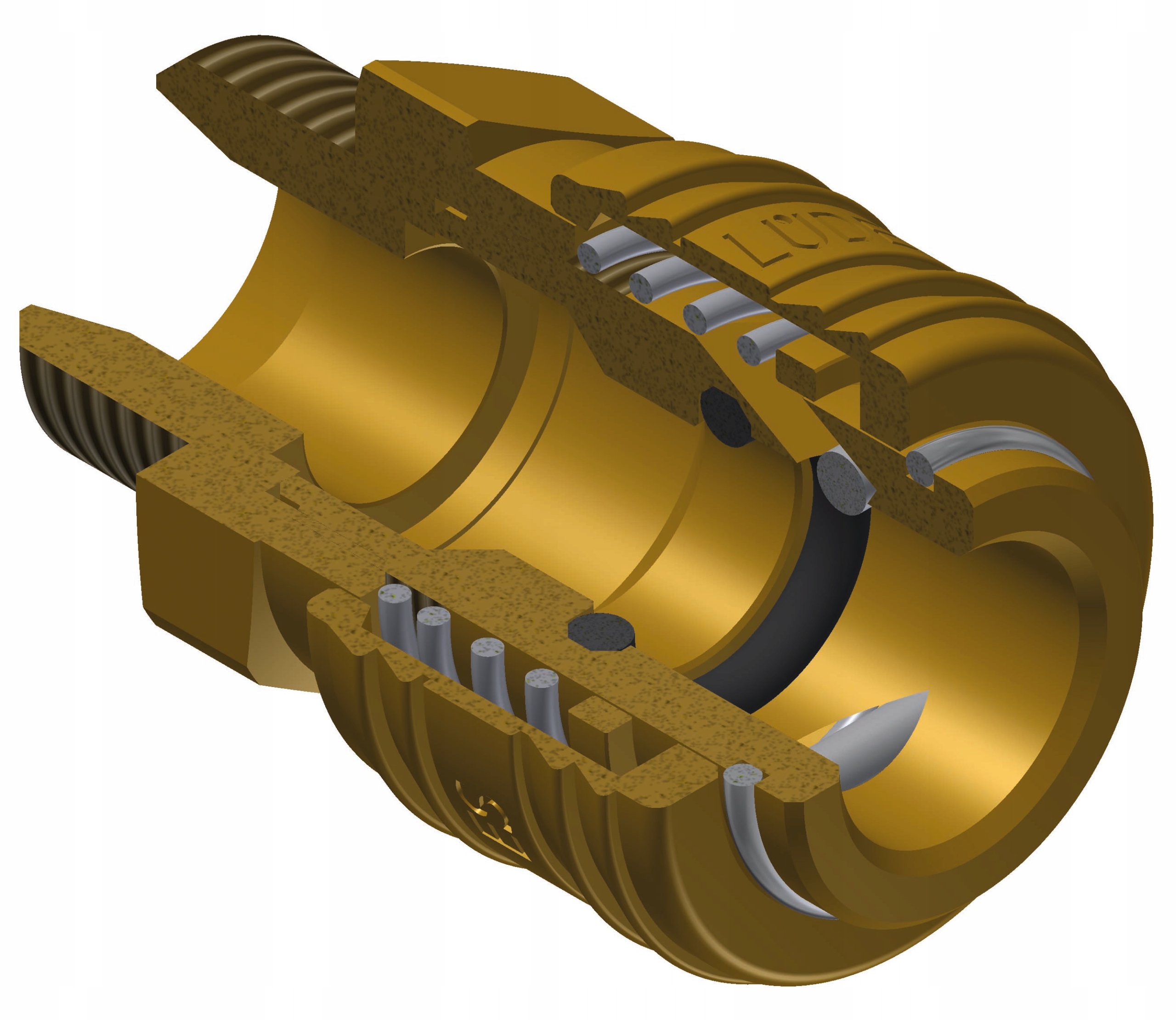

Конструкция разъема ES DN 7,2 защищает его механизм от повреждений.

↵

• Рабочее давление [бар]: 35.
• Рабочая температура [°C]: от -20 до +100.
• Материал соединения, разъединительной втулки: латунь MS 58, никелированная
• Материал пружины, стопорного кольца, шариков: нержавеющая сталь DIN 1.4310
• Среда: воздух и другие среды.
• Максимальная пропускная способность л/мин: 2150.
• Уплотнение: Пербунан NBR.
• Внутренний Ø шланга: 13 мм
• Длина патрубка: 25
• Вес [г] ]: 75
• Общая высота быстроразъемного соединения [мм]: 55
• Эквивалент: PARKER, тип RECTUS 25/26, Цейн 320.
• каталожный номер производителя: ESN 13 TO

Данный соединитель не имеет клапана или иглы, открывающей клапан в заглушках, что не препятствует выходу среды при отсоединении кабеля и требует наличия дополнительного клапана, закрывающего установку, для отключения это. Данные розетки можно использовать только с вилками без вентиля (вилки с односторонними быстроразъемными соединениями). Подключение заглушек быстрого соединения с конечным номером по каталогу «AB» не приведет к открытию клапана и, следовательно, быстрое соединение не будет работать.

Отключение и подключение кабелей в этой системе интуитивно просто и быстро, и их можно выполнить одной рукой. Согласно следующим инструкциям:

Шаг 1. Вставьте вилку в розетку одним движением

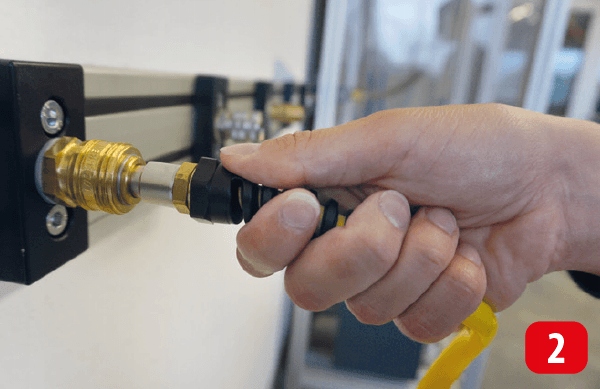

Шаг 2. Вставьте вилку в розетку и слегка потяните за нее, чтобы проверить соединение. При этом открывается клапан, расположенный в разъеме разъема.

Шаг 3 Отсоедините разъем, нажав на кольцо, указанное стрелкой, что одновременно вытолкнет вилку из розетки и закроет односторонний запирающий клапан в розетке.

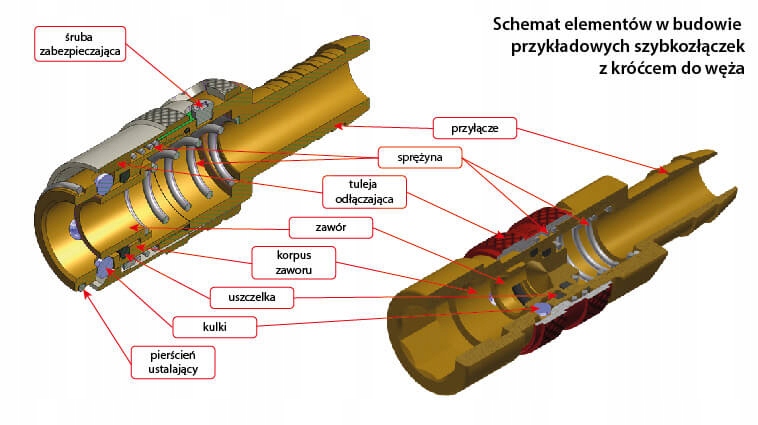

Схема конструкции быстроразъёмного соединения с соединением, без клапана.
