быстрое сочетание для подключения для Lüdecke DN 6 Инъекционных форм с 13 -мм шлангом - с клапаном и иглами - ESHM 13 TLAB - эквивалент HASCO с 8

Краткие муфты из eSHM O DN 6 диаметром 9 мм очень высоки. Поток с низким падением давления.

Часть eshm 13 tlab имеет гнездо с одной стороны, а с другой - разъем змей под полосой зажима или объятия. Эти гнезда с клапаном могут быть объединены с обеими пробками с клапаном и без него, потому что у них есть игла, которая откроет заглушку. В версии с клапанами провода на участке не будут жидкими, а среда останется в кабеле.

Создание корпуса из латуни, так что -то, гладко.

Совместим с быстрыми связями для контроля температуры, с немецким профилем (европейский) hasco из 8.

Эти быстрые соединения предназначены для использования в установках контроля температуры , которые чаще всего используются в пластической обработке. Высококачественные фитинги обеспечивают точное давление и температуру, которые могут достигать 200 ° С. Это точность поддержания достаточного давления и температуры, что часто определяет высокое повторение точных форм продуктов из формы. Это приведет к небольшому количеству материальной струи, которая повысит экономическую привлекательность произведенных элементов. Другими словами, благодаря использованию этих разъемов одновременно мы сделаем более правильно изготовленные элементы пластика. В Обработка пластмасс Производство lüdecke.

• Рабочее давление [бар]: 15 (вакуум).
• Рабочая температура [° C]: от -20 до +200.
• Соединительный материал, корпус клапана, клапан: латунь MS 58.
• Фиксирование, шарики: нержавеющая сталь.
• Средний: воздух, вода, масло и другие.
• Уплотнение: витон (фторидная резинка)
• Шланг -эпофта с внутренним диаметром: 13 мм
• Гнездо длины: dn 6
• Ширина [ds]: 9 м
.
• Общая ширина [D]: 17 мм
• Полет: 6
• Из 8, Parker S 10 .
• Номер каталога: eshm 13 tlab

Отключение и подключение кабелей в этой системе интуитивно просты и быстро, возможно, можно сделать одной рукой.

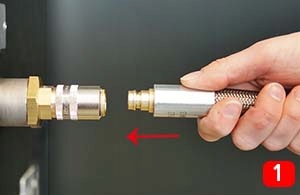

Шаг 1.

Шаг 3.
