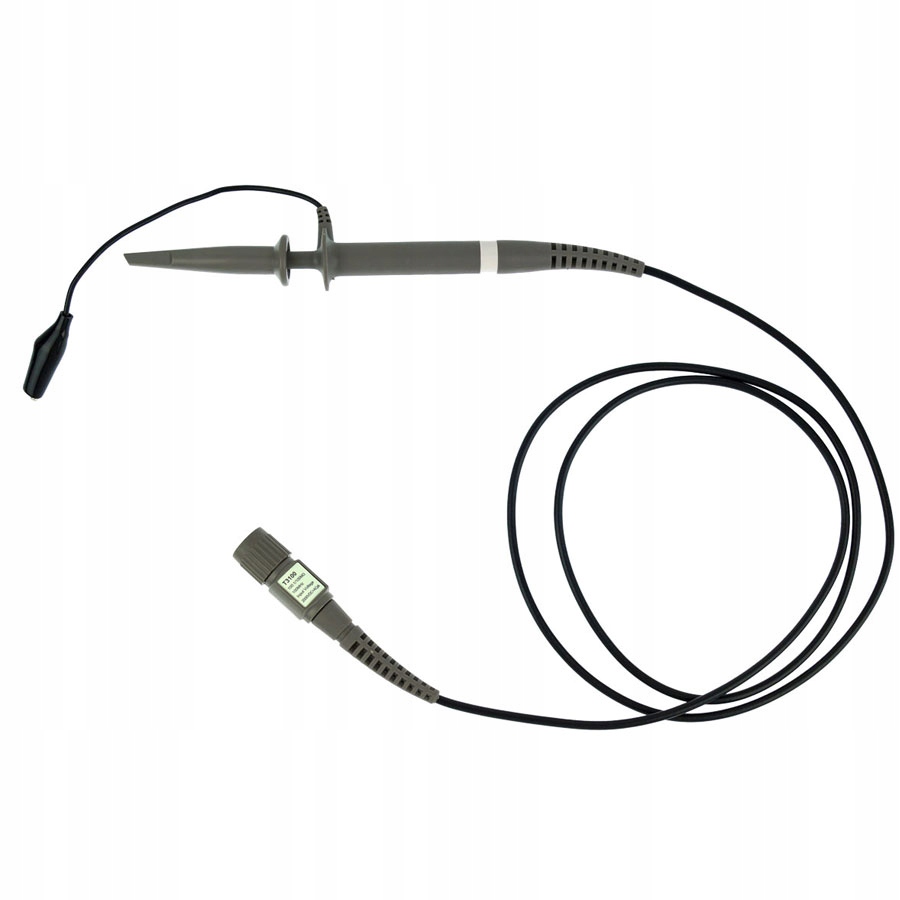

Высоковольтный осциллографический пробник T3100 100:1, 2 кВ, 100 МГц

Hantek T3100 — это пассивный высоковольтный пробник, предназначенный для работы с цифровыми и аналоговыми осциллографами. Зонд T3100 предназначен для измерения высокого напряжения (HV) до максимального значения 2000 В = 2 кВ. Пробник осциллографа Т3100 имеет встроенный делитель напряжения в соотношении 1:100 и имеет полосу пропускания до 100МГц. Завершается стандартным разъемом BNC.

Как следует из названия, высоковольтный пробник T3100 используется для измерения высоких напряжений. Он имеет встроенный пассивный делитель напряжения 100:1, который делит входное напряжение с измерительного щупа на 100. Например, мы измеряем напряжение 1547В и на выходе BNC-щупа имеем сигнал сто. раз меньше, т.е. 15,47В. Пробник Т3100 используется, когда измеряемое напряжение превышает максимальное входное напряжение осциллографа. Пробник можно использовать и в том случае, когда измеряемое напряжение не умещается на весь экран осциллографа. В большинстве цифровых осциллографов можно установить программный множитель, чтобы автоматические измерения отображались правильно.

технические данные:

• Пассивный пробник T3100 для осциллографов
• производитель: Hantek
• предназначен для использования с осциллографами цифровой и аналоговый
• полоса пропускания: 100 МГц
• встроенный делитель напряжения:

  ▶ 1:100/x100 – максимальное входное напряжение 2000В/2кВ

• Входное сопротивление:

  ▶ 100 МОм с затуханием 1:10

• регулируемый диапазон компенсации
• длина кабеля: около 120 см
• Стандартный прямой штекер BNC
• кабель заземления с зажимом типа «крокодил»
• окончание измерительного щупа:

  ▶ измерительный крючок с пружиной

  ▶ измерительная игла (после снятия колпачка) с крючком)

• калибровочный триммер в комплекте

• модель T3100
• производитель: Hantek
• тип щупа: пассивный
• делитель напряжения 1:100 (x100)
• входное сопротивление: 100 МОм
• входная емкость X100: 14,5–17,5 пФ
• диапазон компенсации: 15–35 пФ
• полоса пропускания по постоянному току ~ 100 МГц
• максимальное входное напряжение /li>
• температура хранения от -20°C до +75°C
• влажность≤85% (относительная влажность)

Высоковольтный осциллографический пробник T3100 с делителем напряжения 100:1 (100x) позволяет выполнять измерения с максимальным напряжением 2000 В (размах). Это пассивный пробник, в котором делитель напряжения установлен на постоянное значение 100:1. Полоса пропускания зонда T3100 составляет 100 МГц. Пробник T3100 можно использовать с цифровыми и аналоговыми осциллографами. Вход датчика имеет стандартный разъем BNC. Зонд заканчивается наконечником измерительной иглы, на который дополнительно можно закрепить подпружиненный наконечник с крючком. Заземляющий кабель заканчивается изолированным зажимом типа «крокодил». Зонд оснащен триммером для емкостной компенсации.
