Высоковольтный осциллографический пробник 100:1, 2 кВ, 250 МГц

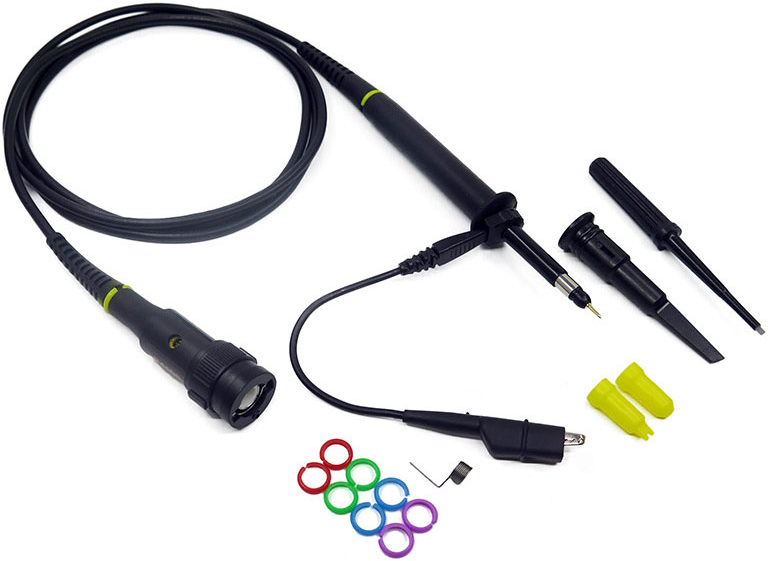

Высоковольтный осциллографический пробник P4250 с делителем напряжения 100:1 (100x) позволяет выполнять измерения с максимальным напряжением 2000 В (размах). Это пассивный пробник, в котором делитель напряжения установлен на постоянное значение 100: 1. Полоса пропускания пробника P4250 составляет 250 МГц. Пробник P4250 можно использовать с цифровыми и аналоговыми осциллографами. Вход датчика имеет стандартный разъем BNC. Зонд имеет острый наконечник, на который дополнительно можно закрепить подпружиненный наконечник с крючком. Заземляющий кабель заканчивается изолированным зажимом типа «крокодил». Пробник оснащен триммером для емкостной компенсации.

Как следует из названия, высоковольтный пробник используется для измерения высоких напряжений. Он имеет встроенный пассивный делитель напряжения 100:1, который делит входное напряжение с измерительного щупа на 100. Например, мы измеряем напряжение 1243В и на выходе BNC-щупа имеем сигнал сто. раз меньше, т.е. 124,3В. Пробник используется, когда измеряемое напряжение превышает максимальное входное напряжение осциллографа. Пробник можно использовать и в том случае, когда измеряемое напряжение не умещается на весь экран осциллографа. В большинстве цифровых осциллографов можно установить программный множитель, чтобы автоматические измерения отображались корректно.

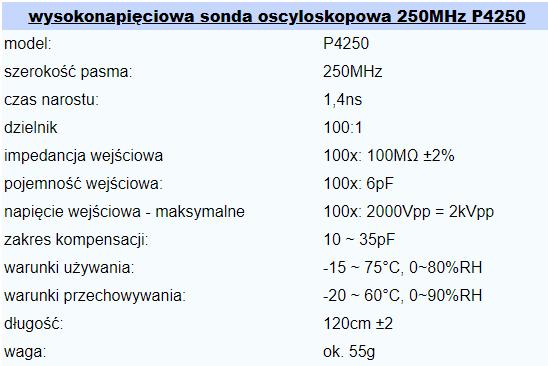

Технические данные:

• высоко- пробник осциллографа напряжения
  • li>
  • встроенный делитель напряжения 100:1
  • полоса пропускания: 250 МГц
  • максимальное входное напряжение : 2000 В = 2 кВ
  • штекер BNC
  • измерительный наконечник + пружинный крючок
  • сигнал заземления с изолированным зажимом типа «крокодил»
  • возможность емкостного подключения компенсация
