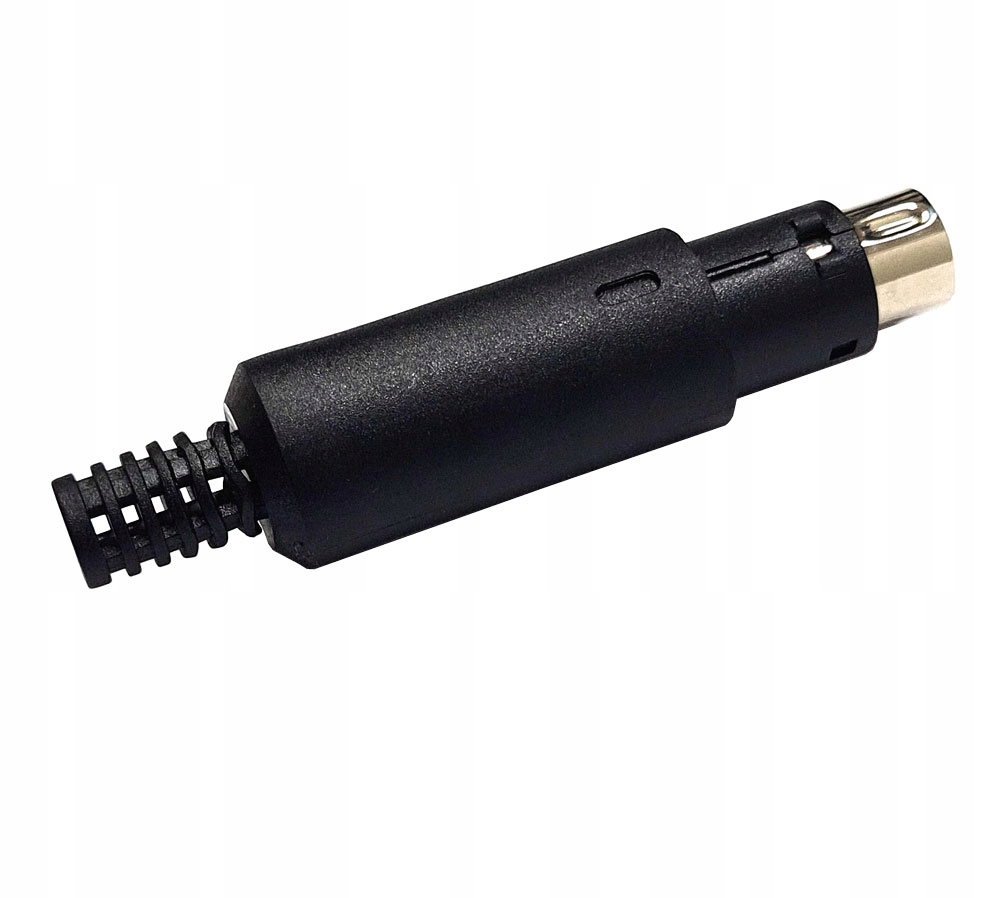

Штекер Minidin Mini-Din 7pin припаяний на 2-рядний кабель
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 197
Оплачивая «Штекер Minidin Mini-Din 7pin припаяний на 2-рядний кабель», вы можете быть уверены, что данное изделие из каталога «SVHS» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Разъем MINIDIN Mini Din 7pin, 2 ряда
для пайки кабеля
Mini DIN 7 2-рядный — разъем, используемый для передачи видео и/или аудио сигнала. Это 7-контактный разъем с прямыми контактами, который часто встречается на старых компьютерах, аудио-/видеоустройствах и игровых консолях. Обычно он используется для передачи композитного видеосигнала или сигнала S-Video, а также стереофонического аудиосигнала.
Многие ноутбуки и видеокарты используют 7-контактный разъем Mini-DIN в качестве разъема «видеовыход» с расширенной функциональностью, но также совместимого со стандартным 4-контактным разъемом Mini-DIN. При подключении стандартного кабеля S-Video используются контакты с 1 по 4 стандарта S-Video. Однако подключение специального адаптера, предусмотренного производителем, позволяет использовать дополнительные функции. Использование остальных трех контактов варьируется в зависимости от производителя оборудования. Они содержат такие сигналы, как YPbPr, SPDIF (в некоторых ноутбуках Dell), а также вспомогательные сигналы и сигналы видеоидентификации.
<ул>Советы по сборке:
Вы получаете приобретенную вилку в полусобранном виде, подготовленном для установки кабеля. ( A )
После пайки проводов соберите вилку таким образом, чтобы видимая выемка на корпусе находилась на одной линии (желтая линия) с выемкой на пластиковых элементах крышки вилочного разъема
Затем плотно прижимаем металлические элементы разъема двумя крышками к корпусу вилки, будет ощущаться легкий щелчок – доведение всего этого до состояния как на картинке (Б)
