Напряжение тока панели

Электрическая мощность постоянного тока

Технические данные:

• Многофункциональный панельный счетчик с цифровым ЖК-дисплеем дисплей
• синий экран с подсветкой
• измерение напряжения, тока, мощности и энергии постоянного тока
• метр 4 в 1
• мощность диапазон измерения: от 0 до 10 кВт
• ниже 1 кВт, разрешение дисплея: 0,0–999,9 Вт
• более 1 кВт, разрешение дисплея: 1000 ~ 9999 Вт
• диапазон измерения электроэнергии: от 0 до 9999 кВтч
• диапазон измерения электроэнергии: от 0 до 9999 кВтч
• li>
• Диапазон измерения напряжения постоянного тока: от 6,5 В до 100 В.
• отображается. разрешение: от 6,50 В до 99,99 В.
• диапазон измерения тока: от 0 до 100 А.
• разрешение дисплея: от 0,00 до 99,99 А.
• работает с шунтами 50 А/75 мВ или 100А/75мВ
• питание напрямую от источника измеряемого напряжения
• возможность установки сигнализации - подсветка мигает
• (после превышения заданного значения напряжения)
• Внешние размеры: 89,6 х 44,6 х 24,4 мм

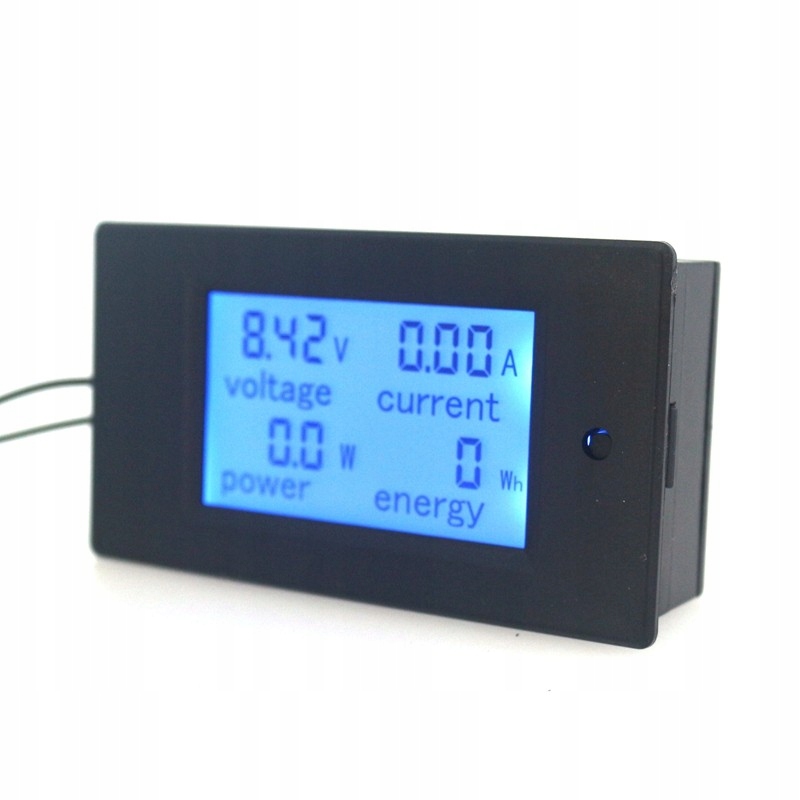

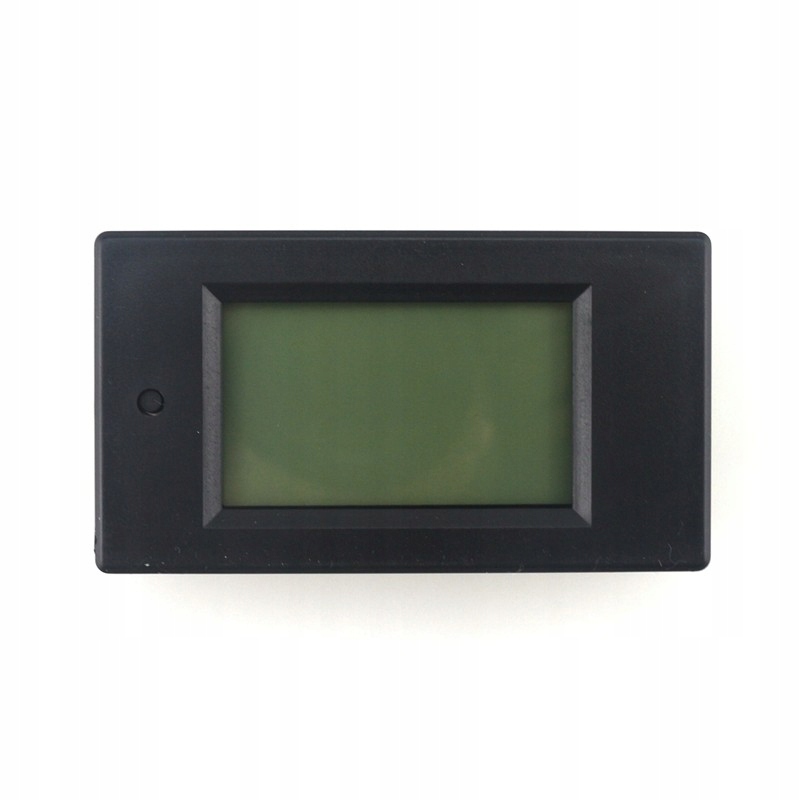

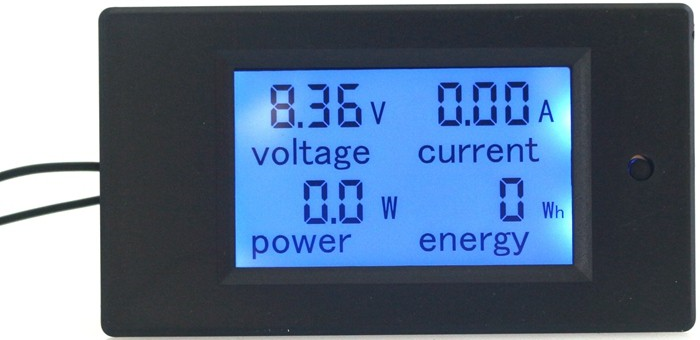

Панель счетчика оснащена цифровым ЖК-дисплеем с подсветкой. Он позволяет измерять 4 наиболее важных параметра в цепях постоянного напряжения: измерение напряжения, измерение тока, измерение мощности и счетчик электроэнергии. Питание счетчика осуществляется непосредственно от измеряемого источника. Механическая конструкция позволяет монтировать его в отверстие на передней панели строящегося устройства. Простота эксплуатации и подключения. Пример применения: для солнечных панелей, солнечных батарей, цепей постоянного тока, гальванических ванн – управление технологическими процессами и т.д. Требуется приобретение дополнительного токового шунта на 50А или 100А.

Для измерения всех значений напряжения, тока Для мощности и потребляемой электрической энергии необходим внешний токовый шунт. Токовый шунт в комплект не входит. Его необходимо приобрести отдельно. Соответствующие токовые шунты: 50 А/75 мВ или 100 А/75 мВ.

Руководство пользователя ЖК-измерителя 4-в-1:

• подсветка : короткое нажатие кнопки включает или выключает подсветку ЖК-дисплея.
• обнуление счетчика электроэнергии:

  1) нажмите кнопку и удерживайте ее до появления слова На дисплее появляется «CLr». Отпустите кнопку

  2) на дисплее начнет мигать поле с надписью энергия. Кратковременное нажатие кнопки сбросит счетчик потребления электроэнергии на 0 кВтч

  3) если кнопка не будет нажата в течение 5 секунд, счетчик электроэнергии не будет обнулен

• сигнализация превышения заданного значения напряжения:

  1) нажать кнопку и удерживать ее до появления на дисплее слова «SET». Отпустите кнопку

  2) на дисплее начнут мигать значения напряжения и тока. Кратковременное нажатие кнопки увеличит отображаемое значение на +1. Через 3 секунды бездействия положение курсора регулировки перейдет на следующую позицию.

  3) после установки нужных значений напряжения и тока удерживайте кнопку управления до появления сообщения на ЖК-дисплее : «ПАСС»

  Превышение заданного значения сигнализирует мигающая подсветка ЖК-дисплея.

• установка текущего диапазона – подключенного значения ток шунта:

  1) нажать кнопку и удерживать ее до тех пор, пока на дисплее не появится слово «Curr». Отпустите кнопку

  2) Нажмите кнопку один раз, чтобы изменить значение с 50А на 100А. В зависимости от модели подключенного токового шунта выставляем в счетчике одинаковое значение. Через 3 секунды бездействия прибор автоматически выйдет из состояния настройки и перейдет в режим измерения.
