Широкополосная автомобильная антенна Poynting 7-в-1 MIMO-3-17 4X4 LTE (MIMO) 6,2 дБи; 2X2 Wi-Fi (MIMO) 7 дБи; GPS/ГЛОНАСС 21 дБи черного цвета

MIMO-3-17 — высокопроизводительная многочастотная антенна 7-в-1, обеспечивающая работу четырех сотовых сетей, двух Wi-Fi и одной антенны GPS/ГЛОНАСС. Четыре сотовые антенны MIMO (для 2G/3G/4G) охватывают современные диапазоны частот от 690 МГц до 2700 МГц, а также новый спектр LTE и 5G для диапазонов CBRS 450 МГц и 3,5 ГГц, который становится популярным в различных международных сетях LTE-телефонов. Сверхширокополосные характеристики антенны позволяют использовать ее различными операторами и технологиями, а также она готова к будущим сотовым технологиям до 3,8 ГГц для приложений 5G. Антенна также оснащена двумя отдельными двухдиапазонными антеннами Wi-Fi, обеспечивающими одновременную работу на частотах 2,4 ГГц и 5 ГГц на каждой антенне с возможностью 2x2 MIMO. Седьмая антенна представляет собой высокопроизводительную активную систему GPS/ГЛОНАСС, работающую при температуре до -40°C. MIMO-3-17 превосходит большинство конкурентов благодаря вниманию к конструкции этой высокопроизводительной антенны. Диаграммы излучения всех излучающих элементов обеспечивают превосходный баланс между всенаправленностью, разнообразием диаграмм направленности и хорошими возможностями излучения на желаемой высоте. Это важный критерий для транспортного и морского рынка. для которых антенна была специально разработана. Основные области применения включают коммерческие/промышленные автомобили, морские, M2M и другие системы Интернета вещей, использующие широкий спектр радиотехнологий, сохраняя при этом функциональность, отвечающую требованиям завтрашнего дня, в широком диапазоне частот.

Характеристики продукта

- Сверхширокополосные диапазоны частот от 410 до 470 МГц, от 690 до 2700 МГц и от 3400 до 3800 МГц

- Продуманная конструкция декоррелированного антенны обеспечивают лучшую производительность MIMO как в Wi-Fi (двухдиапазонном), так и в диапазонах сотовой связи

- Вышеуказанные функции сохраняются в диапазоне от 698 МГц до 5800 МГц в соответствующих диапазонах и в диапазоне 450 МГц

p>

- Включает высокопроизводительную антенну GPS/ГЛОНАСС

- Тщательная механическая конструкция обеспечивает долговечность, устойчивость к коррозии, воде и пыли (IP68)

- Независимость от земли плоскость: MIMO-3 имеет внутреннюю плоскость заземления, благодаря чему антенна подходит для использования на всех типах поверхностей

Применение антенн

– Широкополосный транспорт и распределение Wi-Fi, автоматизация и телеметрия для автобусов, грузовых автомобилей, транспортных средств общественной безопасности

– Промышленная автоматизация, роботизированное оборудование и другое системы телеметрии M2M

 – сельское хозяйство и автоматизация сельского хозяйства, такие как M2M и IoT.

    Широкополосная сотовая связь с раздачей Wi-Fi для морских судов/лодок (судов внутреннего и прибрежного плавания)

- Связь, телеметрия и автоматизация горнодобывающей техники и машин (M2M и IoT)

Графики характеристик антенн

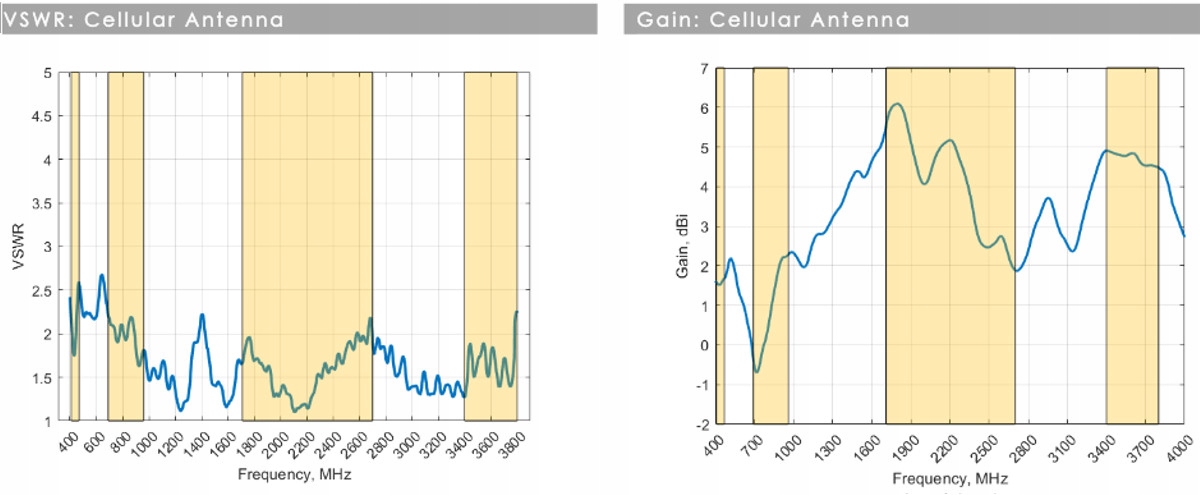

Скорость волны напряжения (КСВ)*

КСВН — это мера эффективности передачи радиочастотной мощности от источника питания через линию передачи к нагрузке. В идеальной системе передается 100% мощности, что соответствует КСВН 1:1, MIMO-3-17 обеспечивает превосходные характеристики на всех диапазонах с КСВН ≤2,5:1 на 90% полосы.

* Измерено при длине кабеля около 2 м, плоскости заземления 650 x 650 мм и неиспользуемых портах, нагруженных нагрузкой 50 Ом.

Усиление в дБи

5,8 дБи — пиковое усиление во всех диапазонах 410–3800 МГц,

- усиление на 410–470 МГц: 1 дБи

- усиление на 690–960 МГц: 3,5 дБи

- усиление на 1710-2700 МГц: 5,8 дБи

- усиление на 3400-3800 МГц: 4 дБи

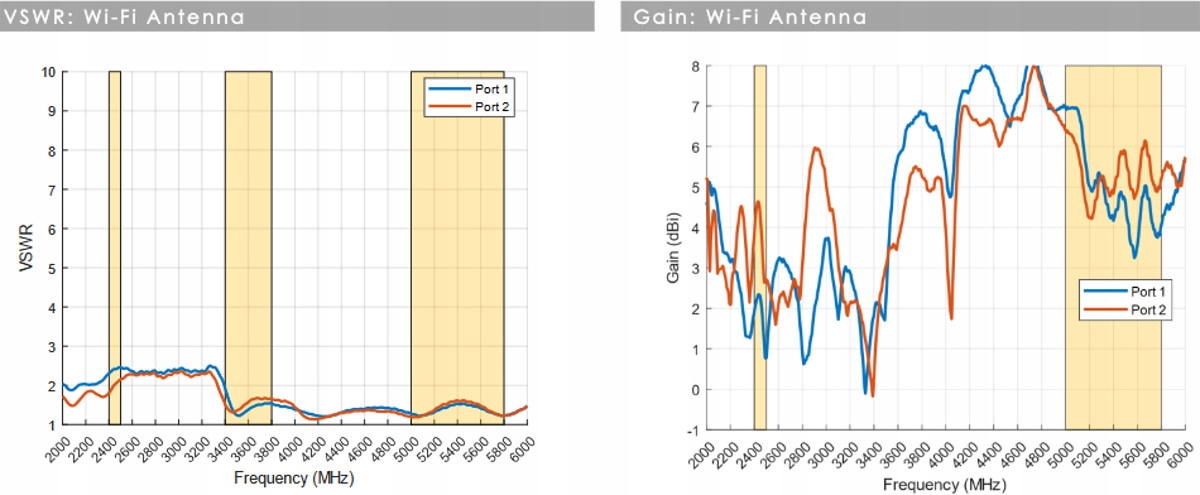

Усиление в дБи

7 дБи — это пиковое усиление во всех диапазонах 2400–2500 и 5000–6000 МГц

- Усиление на уровне 2400– 2500 МГц: 5 дБи

- Усиление на частоте 5000–6000 МГц: 7 дБи

Диаграммы направленности

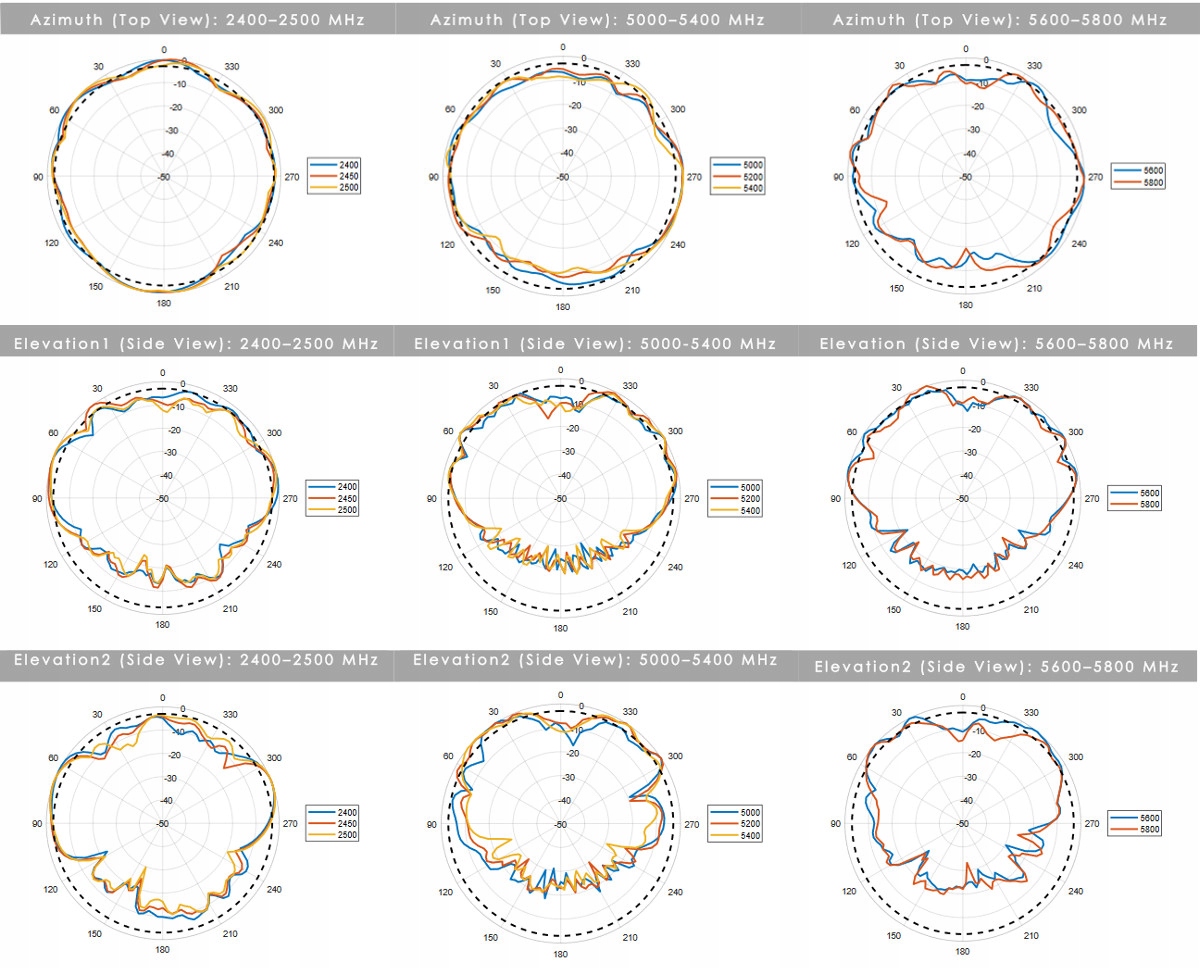

Диаграмма направленности – Wi-Fi

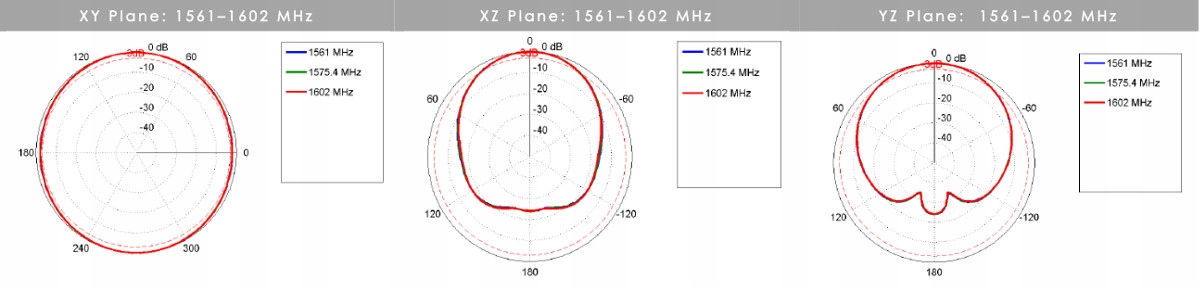

Диаграмма направленности — GPS

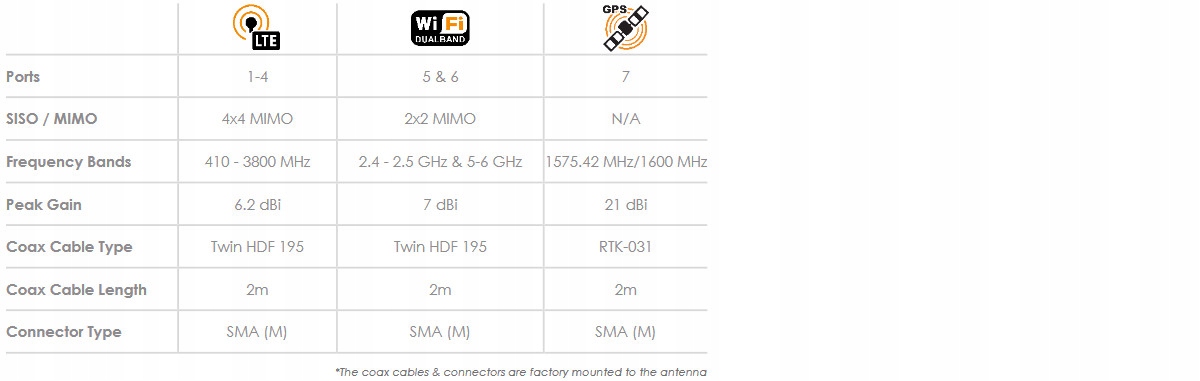

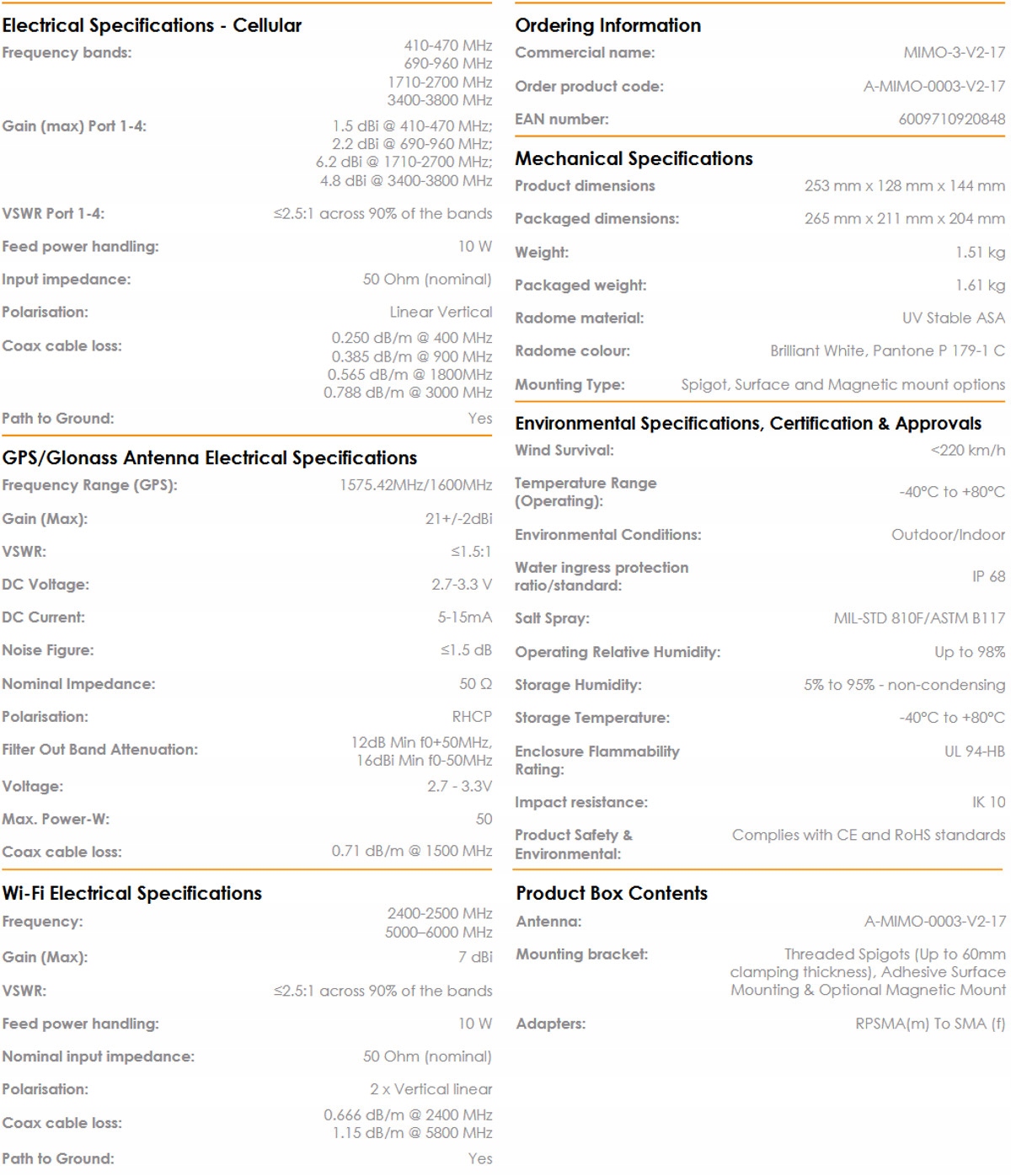

Технические характеристики
