Shelly PRO 3EM, двусторонний счетчик электроэнергии WIFI/LAN

Следующее поколение трехфазных счетчиков электроэнергии для DIN-рейки

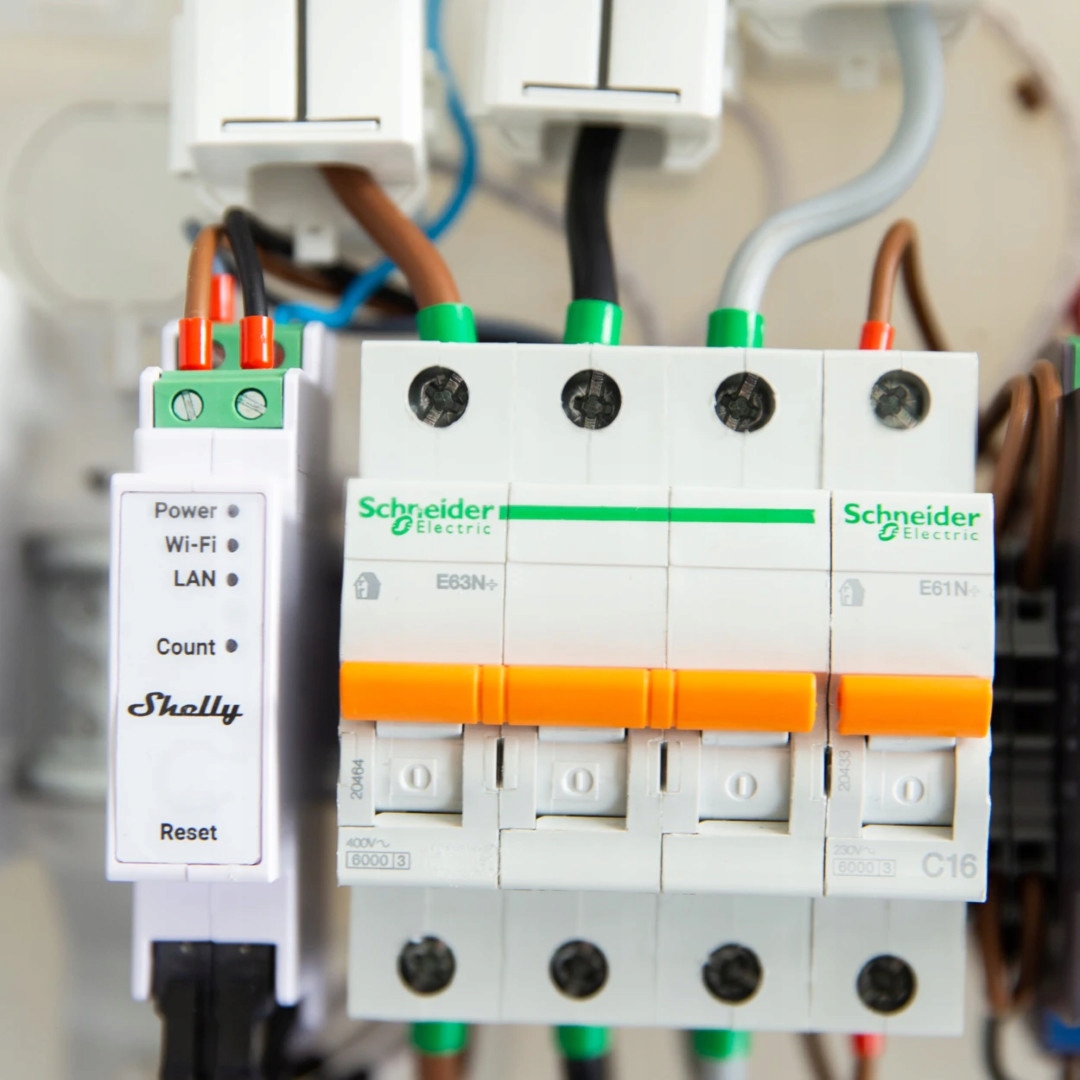

Shelly Pro 3EM — это трехфазный счетчик электроэнергии для DIN-рейки метр. Благодаря гибкости встроенного ПО второго поколения и возможности подключения к локальной сети он предоставляет профессиональным интеграторам дополнительные возможности для решений для конечных пользователей. Shelly Pro 3EM сообщает в режиме реального времени накопленную энергию, а также мгновенное напряжение, ток и коэффициент мощности для каждой фазы.

• 4-квадрантное измерение с несколькими типами подключения. Класс точности B (IEC 62053-21). ) активная энергия

• Готовность к использованию фотогальванических устройств
• Обнаружение ошибок последовательности фаз* (опция)
• Оптический импульс, показывающий потребление энергии
• Точность измерения до 1%.
• Сохранение данных в энергонезависимой памяти с возможностью извлечения до 60 дней с интервалом в 1 минуту.
• В упаковке 3 штуки на ток 120А. трансформаторы

Трехфазный счетчик энергии нового поколения

Shelly Pro 3EM — это трехфазный счетчик энергии с поддержкой Wi-Fi, монтируемый на DIN-рейку, с возможностью подключения к Wi-Fi, Bluetooth и локальной сети. Благодаря точности измерения активной энергии в 1% Shelly Pro 3EM можно использовать для индивидуального контроля потребления любой бытовой техники, электрических цепей и оргтехники. Содержит исторические данные за 60 дней на устройстве с разрешением в 1 минуту для каждого этапа. Кроме того, его функции создания сценариев позволяют реализовывать сложные сцены и предоставляют более широкие возможности мониторинга.

ФУНКЦИИ

Безопасность промышленного уровня

Shelly Pro 3EM поддерживает mTLS для MQTT, HTTP и безопасных исходящих WebSockets. Его безопасность промышленного уровня обеспечивает прямое подключение к облачной инфраструктуре, сокращая затраты на развертывание сложных сетей и VPN.

ПРИМЕР ИСПОЛЬЗОВАНИЯ

Двусторонний мониторинг энергопотребления

Контролируйте свой дом, офис или завод и избегайте дополнительных расходов или перепадов напряжения, которые могут повредить ваши приборы . Shelly Pro 3EM может рассчитывать двунаправленное потребление: энергия производится и потребляется для каждой из трех фаз. Прибор можно настроить для измерения трех отдельных цепей однофазной электроустановки. Оцените качество вашей электрической сети с точки зрения активной мощности, реактивной мощности, напряжения и коэффициента мощности.

ПРИМЕР ИСПОЛЬЗОВАНИЯ

Локальное управление

С помощью сценариев Shelly Pro 3EM и функций веб-перехватчика вы теперь можете легко управлять другими устройствами Shelly или Wi-Fi в вашей локальной сети. Используйте эти возможности, чтобы установить точные параметры обогрева, охлаждения или зарядки электромобилей на основе фотоэлектрических технологий, и ваши устройства автоматически снижают потребление энергии. Все это работает без использования облака.

Пример применения

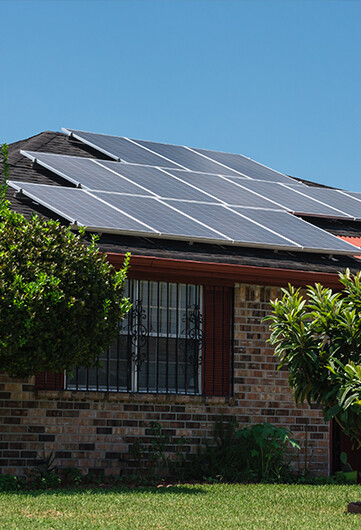

Мониторинг и управление солнечными панелями

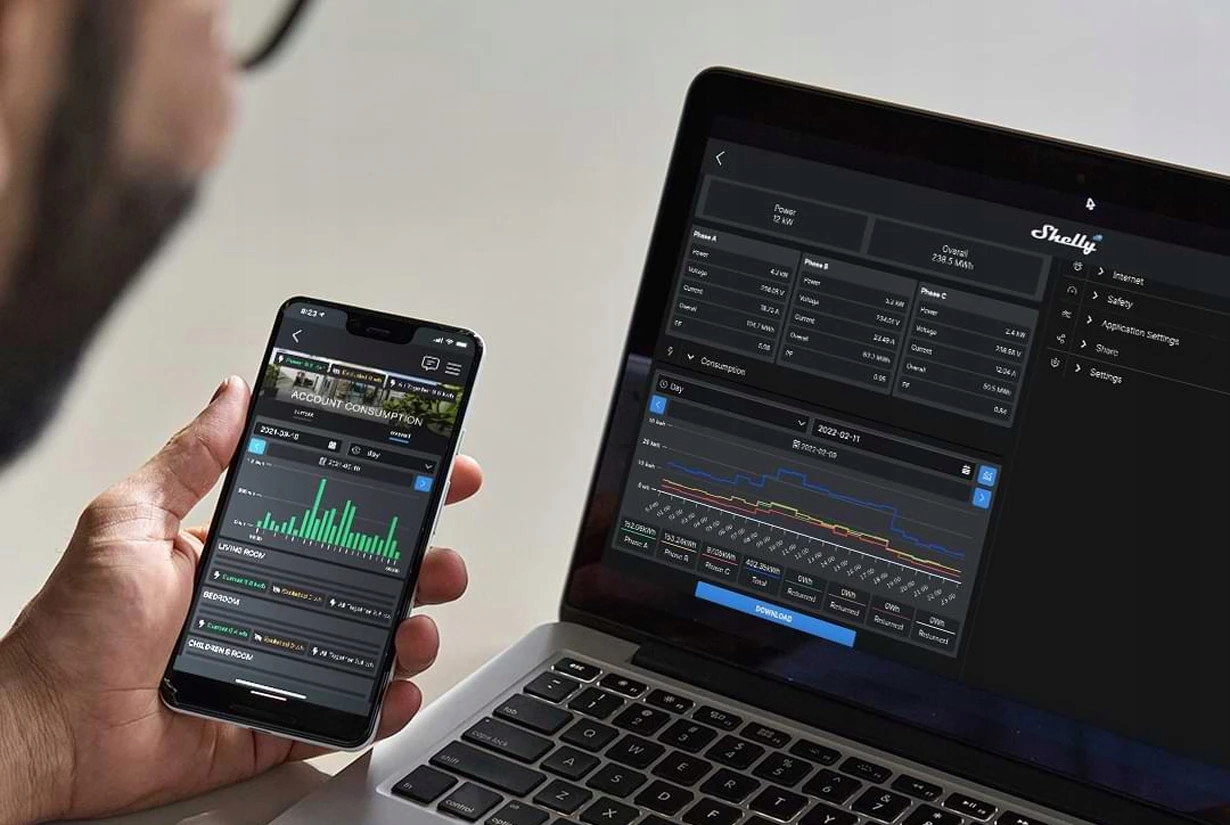

Отслеживайте, сколько энергии генерируют и экономят ваши солнечные панели или ветряные турбины. Shelly Pro 3EM предоставляет в режиме реального времени информацию о производительности вашей солнечной и ветроэнергетической системы, а также исторические данные о том, сколько энергии было произведено и потреблено каждую минуту в течение последних 60 дней. Это помогает контролировать поток энергии, максимально эффективно используя солнечные панели и ветряные турбины. Чтобы пойти еще дальше, подключите Shelly Pro 3EM к другим устройствам Shelly и создайте сцены, которые запускают нужные действия, такие как выключение устройств или включение будильника.

Полная совместимость

Устройства Shelly совместимы с Alexa, Google Home, Android и iOS. Вместе с голосовым помощником вы сможете управлять устройствами Shelly только голосом!

Технические параметры

ПОДКЛЮЧЕНИЕ

• Wi-Fi 802.11 b/g/n 2,4 ГГц типичное подключение к беспроводной сети
• Ethernet кабельное подключение к локальной сети
• Bluetooth (для подключения устройства к приложению)

ФИЗИЧЕСКИЙ

• Трансформаторы тока: 3 х CT120 (поставляются в комплекте)
• Размеры (высота х ширина х глубина): 94х19х69 ± 0,5 мм
• Вес : 62 ± 1 г / 2,19 ± 0,05 унции.
• Крепление: DIN-рейка.
• Максимальный крутящий момент винтовых клемм: 0,4 Нм / 4,43 фунта.
• Сечение провода: от 0,5 до 2,5 мм² / от 20 до 14 AWG (одножильный, многожильный и шнурок).
• Длина зачищенного провода: от 6 до 7 мм / от 0,24 до 0,28 дюйма.
• Материал корпуса: пластик

ЭКОЛОГИЧЕСКАЯ ЭКОЛОГИЯ

• Температура окружающей среды: от -20°C до 40°C
• Влажность: 30 от % до 70 % относительной влажности
• Макс. высота: 2000 м

ЭЛЕКТРИЧЕСКАЯ

• Напряжение питания переменного тока: 110 - 240 В, 50/60 Гц
• Напряжение постоянного тока: неприменимо
• Потребляемая мощность: < 3 Вт

ДАТЧИКИ, ИЗМЕРИТЕЛИ

• Датчик температуры: да
• Вольтметры (СКЗ для каждой фазы): 100–260 В
• Погрешность вольтметра: ±1%
• Амперметры (СКЗ через трансформатор тока для каждой фазы и нейтрали): 0–120 А.
• Погрешность амперметра: ±1 % (2–120 А), ±2 % (1–2 А), ± 5 % (0–1 А)
• Хранение данных измерений: не менее 60 дней, разрешение данных 1 мин.
• Экспорт данных: CSV для записанных значений PQ, экспорт в формате JSON через RPC

Счетчики мощности и энергии:

• Активная и полная мощность;
• Активная и полная энергия;
• Коэффициент мощности;
• Базовая активная энергия и базовая реактивная энергия
• b>

БЕСПРОВОДНЫЕ ПЕРЕДАТЧИКИ

• Протокол Wi-Fi: 802.11 b/g/ n
• Радиус действия Wi-Fi: до 30 м / 100 футов в помещении и 50 м / 160 футов на открытом воздухе (в зависимости от местных условий).
• Протокол Bluetooth: 4.2< /li>
• Процессор: ESP32- D0WDQ6
• Flash: 16 МБ

ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ ПРОШИВКИ

• Вебхуки (Действия URL-адресов): 20 из 5 URL-адресов для веб-перехвата
• Скрипты: mJS
• MQTT: Да< /li>
• CoAP: Нет
