Шаблон для чудаков. Шаблон для невидимых и скрытых соединений. Дюбель

✨✨✨Особенности:

✨✨✨【Различные размеры сверл, точное позиционирование】:

⭐️Оснащен сверлами диаметром 8 мм*2, 10 мм и 15 мм для различных задач сверления, а также сверлами с регулируемым расстоянием между ними.

⭐️Расстояние облегчает точность позиционирование, а конструкция шипа и гнезда обеспечивает точное позиционирование просверленного отверстия, упрощая процесс установки и повышая точность работы.

✨✨✨【Высококачественный материал, прочный и устойчивый к ржавчине】:

⭐️Изготовлен из коррозионностойкого алюминиевого сплава с анодированной поверхностью, эффективно предотвращает появление ржавчины и продлевает срок службы.

⭐️Материал прочный и небьющийся, а процесс лазерной гравировки улучшает детализацию и обеспечивает гибкое масштабирование в соответствии с толщиной древесины.

✨✨✨【Многофункциональный дизайн, гибкая адаптируемость】:

⭐️Встроенная система помощи при вертикальном сверлении обеспечивает множество функций позиционирования, сверления и соединения для удовлетворения различных эксплуатационных потребностей.

⭐️Съёмный зажим облегчает позиционирование и сверление, обеспечивая точное размещение отверстий в различных местах и гарантируя точную установку крепления.

✨✨✨【Маленький и портативный, простой в использовании】:

⭐️Компактный размер и небольшой вес позволяют легко переносить и использовать его для ежедневного использования, не занимая слишком много места.

⭐️Съемная позиционирующая пластина упрощает процесс сверления, а многие функции можно переключать по требованию, что упрощает эксплуатацию даже для для начинающих.

✨✨✨【Полный комплект аксессуаров, нет необходимости приобретать дополнительные аксессуары】:

⭐️Включает в себя шаблон для карманных отверстий 3-в-1, латунный упор и четыре сверла разного размера, предлагая широкий выбор аксессуаров.

⭐️В комплект также входят три деревянных дюбеля, два шестигранных ключа и предварительно установленное позиционирующее приспособление для удовлетворения потребностей. всего процесса бурения.

✨✨✨Спецификация:

Цвет: черный

Материал: алюминиевый сплав

Размер: как показано

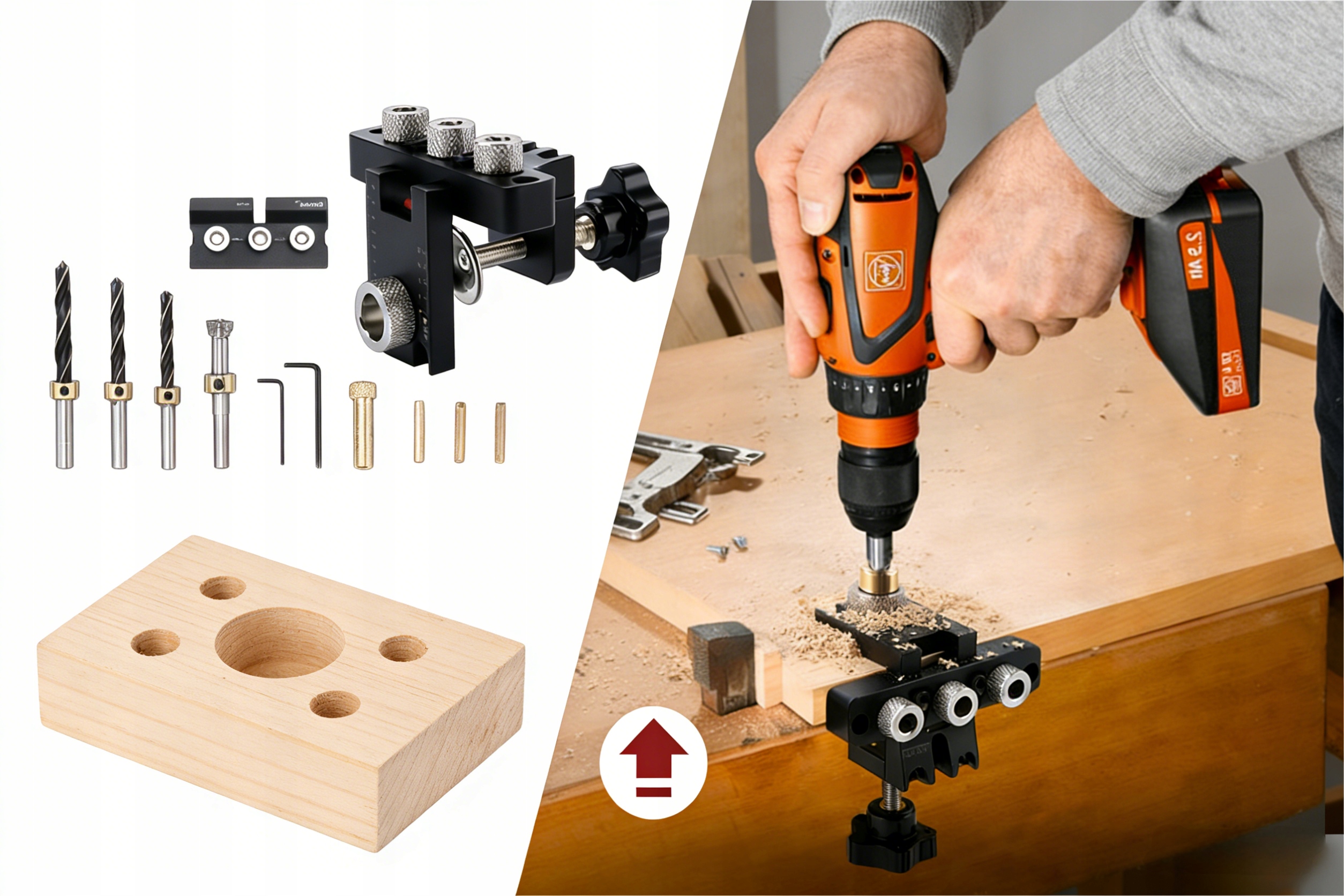

✨✨✨Содержимое упаковки:

1 шаблон для сверления

3 сверла биты

1 латунный упор

2 ключа

3 деревянных колышка

1 приспособление для позиционирования

✨✨✨Инструкция по эксплуатации и использованию

✨✨✨Регулировка шкалы сверла для открывания отверстий

① Измерьте толщину пластины, в которой должно быть сделано отверстие.

② Подготовьте сверло для открывания отверстий, как показано на фотографии, и установите втулку сверла необходимого размера. Втулки для сверления верхнего ряда (3 шт.): 8/8/8 мм

③ Отрегулируйте шкалу, на которую указывает панель втулки для сверления - значение шкалы должно составлять половину толщины пластины, затем затяните крепежный винт.

✨✨✨ Проделывание отверстий в боковой пластине

① Поместите сверло для открывания отверстий на боковую пластину, переместите его в место, предназначенное для отверстия, и затяните ручкой.

② Используйте сверло диаметром 8 мм и проделайте три отверстия диаметром 8 мм каждое.

③ Замените сверло диаметром 15 мм и сделайте одно отверстие с другой стороны (для эксцентрикового колеса) диаметром 15 мм.

✨✨✨Эффект отверстий в боковой пластине

8 мм | 8 мм | 8 мм | 15 мм

✨✨✨Сверление и соединение нижней пластины — Т-образное соединение

① Используйте вспомогательную пластину для крепежа. Размеры трех сверлильных втулок: 8/10/8 мм соответственно.

② Нарисуйте направляющие линии в точке соединения на нижней пластине.

③ Установите один деревянный штифт в среднее отверстие боковой пластины, затем выровняйте и поместите боковую пластину на нижнюю пластину.

④ Вставьте зажим опорной пластины на деревянный штифт, совместите индикаторы с обеих сторон с направляющими линиями. Для крепления можно использовать такие инструменты, как прочные плоскогубцы.

⑤ Используйте сверла диаметром 8 мм/10 мм, чтобы проделать отверстие для деревянного штифта диаметром 8 мм и отверстие для предварительно установленной клеевой вставки диаметром 10 мм соответственно.

⑥ Эффект сверления отверстия: 8 мм 10 мм 8 мм

⑦ Следуйте инструкциям для других операций для L-образных соединений.

✨✨✨Сверление и соединение нижней пластины — Г-образное соединение

① Установите панель втулки сверла на другой стороне (как показано), затем замените втулку центрального сверла диаметром 8 мм на втулку диаметром 10 мм. Размеры втулки сверла: 8 мм 10 мм 8 мм

② Установите один деревянный штифт в среднее отверстие боковой пластины, затем совместите боковую пластину с нижней пластиной и сложите их друг на друга.

③ Вставьте зажим сверла для открывания отверстий на деревянный штифт (как показано на рисунке), приклейте все сверло для открывания отверстий к нижней пластине без каких-либо зазоров, а затем затяните ручку.

④ С помощью сверл диаметром 8 мм/10 мм проделайте отверстие для деревянного штифта диаметром 8 мм и отверстие для предварительно установленной клеевой вставки диаметром 10 мм. соответственно.

⑤ Результат сверления отверстий в нижней пластине: 8 мм 10 мм 8 мм

⑥ Установите предварительно установленные клеевые вставки, крепеж и деревянные штифты.

⑦ Совместите отверстия боковой и нижней пластин, затем соедините их между собой без зазоров.

⑧ Установите эксцентриковое колесо и затяните его – соединение завершено.
