Сервисный комплект для измерения давления масла и диагностики гидросистемы

Диапазон измерения манометра: 0–400 бар

Длина кабеля: 1000 мм

Максимальное давление в линии: 630 бар

Соединительная резьба со стороны корпуса устройства: внешняя NPTF 1/4"

ИЗМЕРИТЕЛЬНЫЙ КОМПЛЕКТ СМАНОМЕТРОМ 400 БАР

С КАБЕЛЕМ ДЛИНОЙ 1М И СЕРВИСНЫМ РАЗЪЕМОМ 1/4" NPTF

Символ: 1.52.00.804.18.400 Производитель части: Гидролидер Применение:

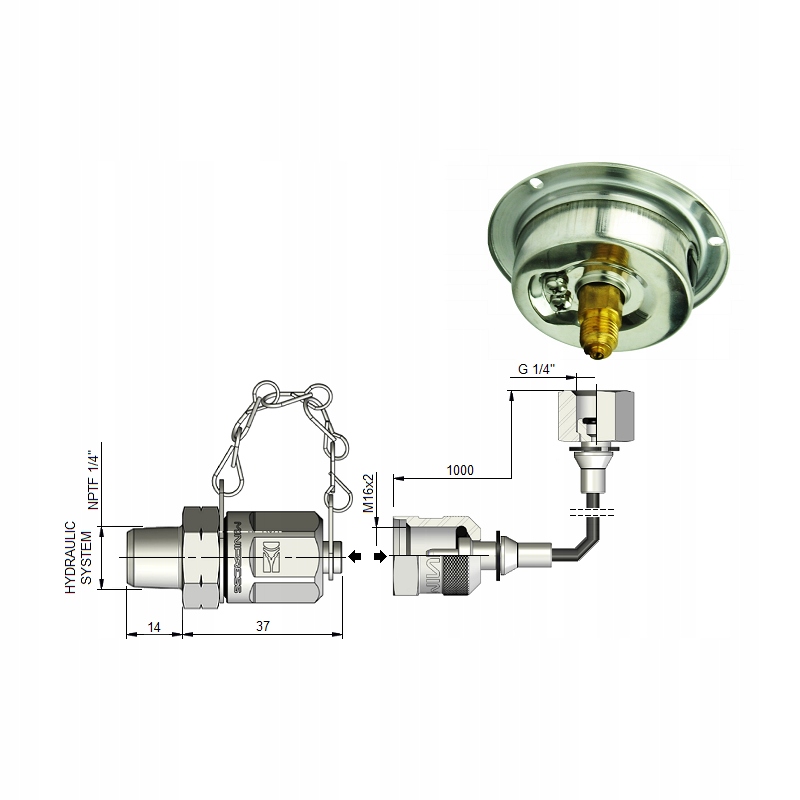

Комплект, предназначенный для измерения давления масла в закрытых гидросистемах, где есть условия для создания гидравлического давления. Манометр с фланцем, предназначенный для установки в проеме стола или сервисного бокса. Соединение имеет резьбовую заглушку с цепочкой, обеспечивающую защиту от атмосферных воздействий. Герметизирует соединение при отсоединении кабеля с измерительным комплектом. Такое решение позволяет постоянно оставлять соединение, даже если машина находится под давлением и измерительный комплект отключен.

Резьба, соединяющая манометр со шлангом:

G1/4" с передним уплотнением

Резьба, соединяющая кабель с сервисным подключением:

M16x2 (система МИНИПРЕСС)

Соединительная резьба на стороне корпуса устройства:

Внешняя резьба NPTF 1/4 дюйма

Диаметр часов:

63 мм

Диаметр часов с воротником:

84 мм

Рекомендуемое отверстие на рабочем столе:

65 мм

Диапазон измерения:

0–400 бар

Класс точности:

1.6

Наполнитель:

глицерин

Место подключения кабеля:

сзади

Длина кабеля:

1000 мм

Внешний/внутренний диаметр кабеля:

5 мм/2,2 мм

Минимальный радиус изгиба:

20 мм

Максимальное давление:

630 бар

Разрывное давление:

1890 бар

Рабочая температура:

от -40°C до +100°C

Материал сердцевины:

термопластичный полиэстер

Материал оплетки:

арамидное волокно (кевлар)

Материал покрытия:

износостойкий полиуретан

Материал соединения:

нержавеющая сталь
