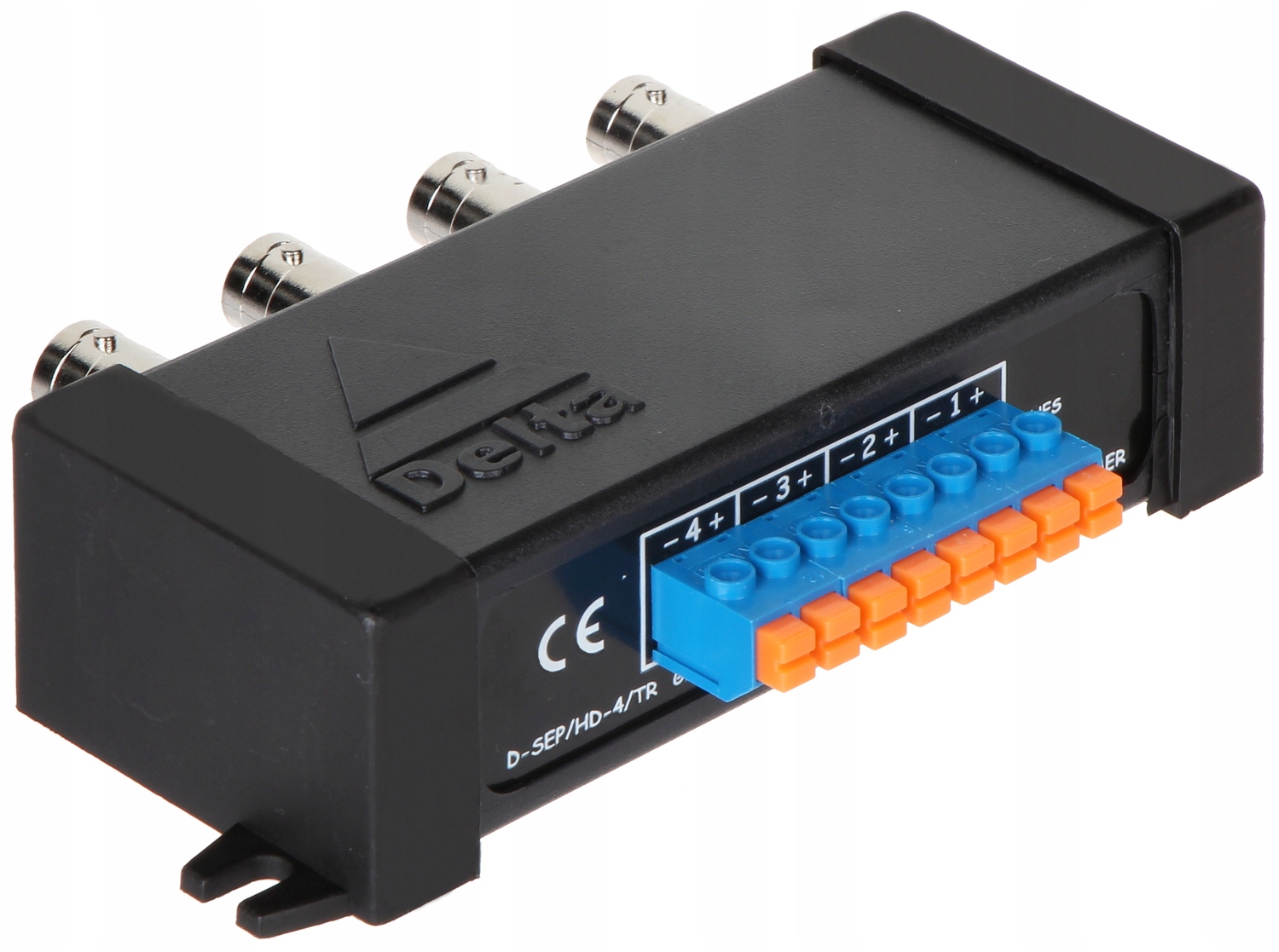

Сепаратор с видеотрансформатором D-SEP/HD-4/TR

Код товара: D-SEP/HD-4/TR

D-SEP/HD-4/TR имеет следующие функции: гальванический разделитель, изолятор контура заземления – устраняет или уменьшает помехи сигнала, возникающие из-за разницы потенциалов между устройствами. и токи, протекающие через сигнальную землю. Видеотрансформатор — регулирует сопротивление коаксиального кабеля 75 Ом до сопротивления симметричного кабеля. Каждый вход защищен специализированным TVS-диодом.

D-SEP/HD-4/TR состоит из 4 независимых (гальванически развязанных) каналов.

D-SEP/HD-4 /TR требует правильного подключения. LINES (кабельные клеммы) – сигнал с камеры (симметричная линия передачи). УСТРОЙСТВО (разъем BNC) – рекордер, монитор.

Обратите внимание на правильность подключения клемм (+) и (-). Обратное подключение приведет к искажению изображения.

Внимание! Устройство не поддерживает управление COAX.

Технические данные:

• Стандарт:
• AHD — 8 Мп, 4K UHD
• HD-CVI — 8 Мп, 4K UHD
• HD-TVI — 8 Мп, 4K UHD
• CVBS — PAL / NTSC
• Диапазон видео:
• 250 м @ 720p — UTP категории 5e
• 150 м @ 1080p — UTP категории 5e
• 400 м @ CVBS — PAL/NTSC — UTP категории 5e
• Тип устройства: Пассивный
• Количество каналов: 4 шт Видео
• Количество входов: 4 кабельных зажима
• Количество выходов: 4 разъема BNC
• Входное сопротивление: 100 Ом
• Выходное сопротивление: 75 Ом
• Гальваническая развязка между входами и выходами: 50 В постоянного тока
• Гальваническая развязка между отдельными каналами: > 2000 В
• Затухание:
• 4,43 МГц @ 0,34 дБ
• 11 МГц @ 0,49 дБ
• 21 МГц @ 0,71 дБ
• 38 МГц @ 1,00 дБ
• 42 МГц @ 1,08 дБ
• 67,5 МГц @ 1,70 дБ
• Указанное затухание указано для двух подключенных друг к другу устройств
• Полоса пропускания: 200 МГц
>
• CMRR (дБ при 5 МГц): 50 дБ
• Защита от электростатического разряда, IEC 61000-4-2, контакт ±30 кВ, воздушный EFT ±30 кВ, IEC 61000-4-4, 40A ( 5/50нс) Молния, IEC 61000-4-5, 30А (tP=8/20мкс)
• Источник питания: нет
• Рабочая температура: -20 °C ... 55 °C
• Вес: 0,09 кг
• Размеры: 103 x 75 x 30 мм
