3-х секционный гидравлический комплект 40л/мин с плавающей секцией и задвижкой для TURA

КОД SKRAW MET: [8466]

Производитель: SM-G (SKRAW MET GROUP)

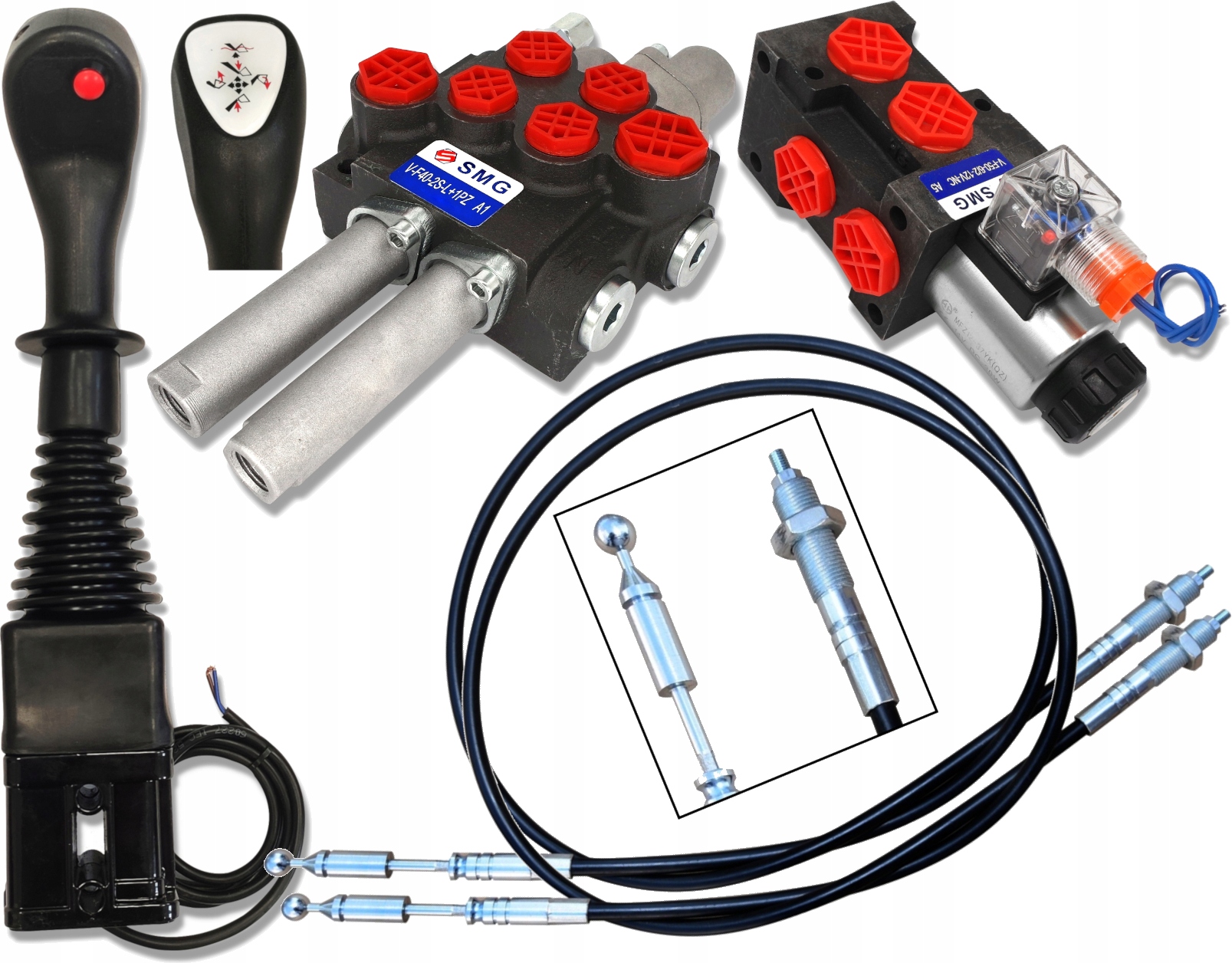

Содержимое набора:

• шаровой джойстик с 1 кнопка [0171]
• 2x кабеля длиной 2 м [0203]
• гидравлический распределитель кабелей, 2 секции, 40 л / мин - плавающая секция + защелка [1720]
• электромагнитный клапан - делитель 6/2 12В 50л/мин [2547]
< /ul >

Набор идеально подходит для машин и устройств с гидравлическим приводом. Гарантирует эффективное управление двумя секциями в фронтальных погрузчиках TUR (подъём рамы и наклон ковша) и одной дополнительной секцией после нажатия кнопки.

Комплект имеет множество преимуществ, которые влияют на динамичное, быстрое и безопасное управление машиной.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве. Он приспособлен для работы в: сельскохозяйственных машинах, тракторах, опрыскивателях, зубрах, циклопах, погрузчиках HDS, строительных машинах, погрузчиках, экскаваторах, подметальных машинах, промышленных машинах и других.

2-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ РАЗДЕЛИТЕЛЬ 40Л ДЛЯ ТРОСОВ + ПЛАВАЮЩАЯ СЕКЦИЯ С ЗАЩЕЛКОЙ В 1 СТОРОНУ (К16+8)

Производитель: SM-G (SKRAW MET GROUP)

Высококачественный, моноблочный распределитель с параллельной системой и плавающей (поглощающей) камерой.

Характеризуется компактной конструкцией, стабильной работой и высокой универсальность.

Позволяет управлять двумя приводами двойного действия или (после подключения одного из портов) одностороннего действия.

Их можно подключить последовательно существующая система (требуется нажимной рукав).

Управление из кабины с помощью тросов и джойстика.

!ВНИМАНИЕ! В данном распределителе секция с защелкой расположена только в одной секции с ПЛАВАЮЩЕЙ ФУНКЦИЕЙ

Распределитель универсальный, применяется в машинах различных типов, таких как:

• Циклопы
• Туры
• Погрузчики
• Плуги
• Вилочные погрузчики и многое другое

Ползунок трехпозиционный (1 - 0 - 2) с защелкой

• с защелкой, т.е. сам удерживает положение в рабочем положении< /li>
• Положение 0 нейтральное (джойстик установлен вертикально – трос провисает) шток привода стоит – масло уходит в перелив.
• Рабочее положение 1 (джойстик установлен по диагонали вперед) шток привода выдвинут .
• Рабочее положение 2 (джойстик установлен наклонно назад), шток поршня привода втягивается.

Трехпозиционный движок (1 - 0 - 2)

Рабочее положение 2 (джойстик установлен наклонно назад), шток поршня привода втягивается.

Трехпозиционный движок (1 - 0 - 2)

h2>

• сам возвращается в вертикальное положение на пружине
• Нейтральное положение 0 (джойстик вертикально – трос ослаблен) шток поршня привода стоит - масло уходит в перелив.
• Рабочее положение 1 (джойстик установлен в наклонном положении вперед) шток поршня привода выдвигается.
• Рабочее положение 2 (джойстик установлен в наклонное положение назад) шток поршня привода втягивается.

Подключение:

• Электропитание (P) BSP 1/2''
• Назад (T) BSP 1/2"
• Секционный выход BSP 3/8"
• Подключение BSP 1/2"

Технические характеристики:

Расход масла: 0 - 40 л/мин

Максимальное рабочее давление: 250 бар

Допустимая температура окружающей среды: от -40℃ до +60℃

Допустимая температура масла: -15℃ до +80℃.

Оснащен предохранительным клапаном.

Клапан электромагнитный 6/2 12в 50 л/мин с заглушкой

Производитель: SM-G (SKRAW MET GROUP)

Этот электромагнитный клапан является идеальным решением при гидрораспределителе используется (для управления исполнительным механизмом) у нас не будет дополнительной секции для управления следующим исполнительным механизмом.

Используется для гидравлического управления, чаще всего с 2-х секционным распределителем, как и 3-х секционный, напр. захват, крокодил и т.п.

Возможно последовательное соединение.

Высококачественный электромагнитный клапан, отличающийся компактной конструкцией, стабильной работой и высокой универсальность.

Применение:

Распределитель идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Пример применения электромагнитного клапана: два гидроцилиндра двойного действия, управляемые одной секцией в распределителе.

Благодаря (использованию электрического импульса, вызываемого " P") мы можем управлять двумя независимыми исполнительными механизмами двойного действия.

Эта кнопка обычно располагается на элементе управления, т.е. рычаг или джойстик.

Учтите, что он не позволяет управлять двумя исполнительными механизмами одновременно.

Технические данные:

• Резьба (BSP): 1/2"
• Максимальный расход масла: 50 л/мин
• Напряжение: 12 В
• Максимальное рабочее давление: 315 бар

Допустимая температура окружающей среды: От -40 ℃ до + 60 ℃

Допустимая температура масла: от -15 ℃ до +80 ℃

ПОДКЛЮЧЕНИЕ:

P1 - P2 ПОДАЧА ПИТАНИЯ/ВОЗВРАТ (независимо от того, P1 или P2 будет обраткой или питанием)

A - B - C - D ВЫХОДЫ ДЛЯ ПРИЕМНИКОВ (ПРИВОДЫ)

ДЖОЙСТИК С 1 КНОПКОЙ

Предназначен для механического управления подъемом рамы, наклоном ковша и захватом тюков или «крокодилом».

Надежный джойстик, обеспечивающий механическое управление трехходовые гидравлические клапаны управления TURA (погрузчик)с помощью двух тросов и одной кнопки.

Позволяет дистанционное управление (из кабины) распределителями, расположенными вне кабины ./p>

Применение:

Предназначается для управления TURA 1, 2, 3 в тракторах, таких как:

• URSUS
• ZETOR
• MF и производные.

Идеально подходит для машин и устройств с гидравлическим приводом.

Может использоваться в сельском хозяйстве, садоводстве, лесном хозяйстве и строительстве.

Он приспособлен для работы в различных видах работ. машины, такие как: сельскохозяйственные машины, тракторы, опрыскиватели, зубры, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, промышленные машины и другие.

Простота установки.

Технические характеристики характеристики:

Рабочая температура: от -30°С / до +80°С

Материал:

• эргономичный, Ручка из закаленного пластика.
• Основа из алюминиевого сплава.

Джойстик оснащен предохранительным механизмом (2), который позволяет блокировать движения головки джойстика во избежание случайного включения:

Головка джойстика заблокирована

Головка джойстика разблокирована

Кабель для управления распределителем шариков длиной 2 метра

ПОЛЬСКИЙ товар

СУПЕР ПРОЧНОСТЬ

Кабель идеально подходит для управления гидрораспределителями, используемыми в машинах и устройствах с гидравлическим приводом, управляемых джойстиком/рычагом.

Его можно использовать в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и в промышленности в широком смысле.

Окончание:
