СЕЛЕКТРОНИК-4 СЕЛЕКТИВНЫЙ ГЕНЕРАТОР ТОКА

СЕЛЕКТОРНЫЙ ГЕНЕРАТОР ТОКА СЕЛЕКТРОНИК-4

Селективный генератор тока «СЕЛЕКТРОНИК-4» — современный электронный прибор, применяемый при токолечении в физиотерапии. Устройство также может работать с напряжением питания 110В, например в США, после покупки АТС-110/230В. Устройство оснащено двумя процессорами, позволяющими точно формировать импульс тока. Такое решение делает форму импульса независимой от старения электронных компонентов с течением времени. Встроенный 12-битный аналого-цифровой преобразователь напрямую измеряет пиковое значение протекающего тока. Кнопки управления током позволяют ступенчато, очень точно устанавливать нужную интенсивность. Selectronik дополнительно оснащен рядом устройств безопасности. Защита от короткого замыкания (электронная) – ограничивает ток при коротком замыкании электродов до заданного значения. Защита от перенапряжения (варистор) – защищает от повреждения блока питания. Противоударная защита (остаточный ток) – защищает от повреждения трансформатора или заливания генератора жидкостью. Примечание: Без каких-либо опасений можно закоротить электроды и проверить работу всего устройства, регулируя ток клавишами [+] и [-]. Внимание! Устройство является специализированным устройством и должно эксплуатироваться только обученным медицинским персоналом. Устройство также может работать с напряжением питания 110В, например в США, после покупки АТС-110/230В.

• Максимальное напряжение на электродах: 60 В постоянного тока.
• Максимальный выходной ток: 60 мА.
• Регулирование: 128 ступеней
• Рекомендуемая рабочая температура: 5 °C ... 40 °C
• Внешний предохранитель: 230 В/500 мА с задержкой.
• Источник питания: 230 В переменного тока.
• Потребляемая мощность: макс. 10 Вт.
• Другое: Импульсы тока имеют трапециевидную форму. Частота зависит от выбранного поддиапазона и составляет: О=0,6 Гц, СВУ=0,8Гц, S=3Гц, PS=10Гц, NF=50Гц.
• В комплект входят: Селективный текущее руководство по лечению, Электроды
• Вес: 1,8 кг, 2,79 кг (общий)
• Размеры: 200 x 190 x 38 мм li>
• Производитель/Бренд: DELTA
• Гарантия: 3 года

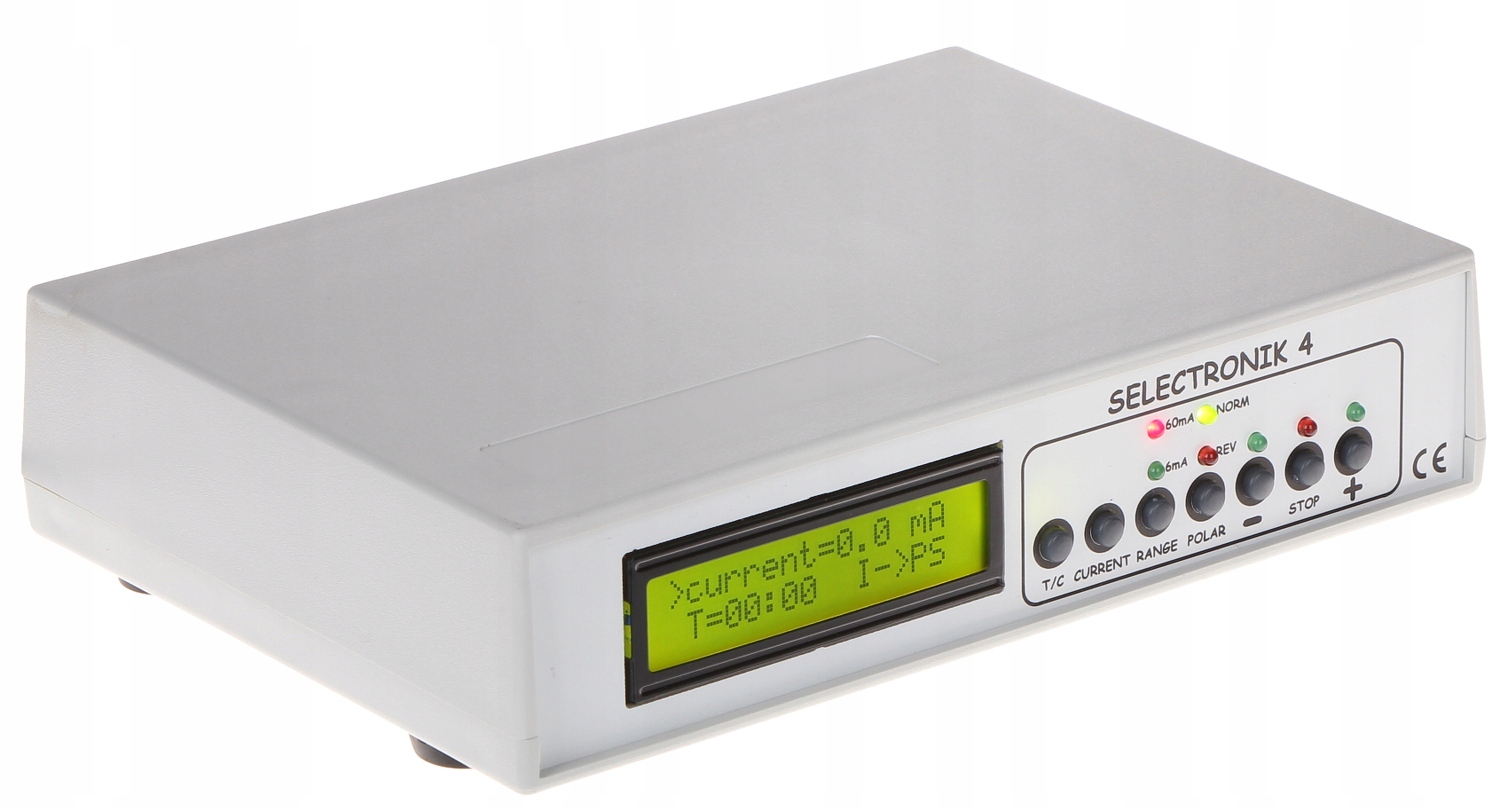

• Используйте кнопку [CURRENT] для выбора формы и частоты импульсов. При включении генератор по умолчанию имеет значение «PS». Во время лечения клавиши: [ТОК], [ДИАПАЗОН], [ПОЛЯРНЫЙ] не активны. Тип тока, поляризацию и диапазон можно выбрать только тогда, когда индикатор тока показывает 0,0 мА и красный светодиод над кнопкой [СТОП] не горит.
• Максимальное значение тока выбирается нажатием кнопки [ Range] и установку 60 или 6 мА.Кнопка [Polar] служит для изменения поляризации импульсов. Для установки положения Норм на выходе генератора на красной клемме появляется плюс. Во время лечения клавиши неактивны.
• Кнопки [+] и [-] позволяют точно, пошагово устанавливать силу тока. Одно нажатие меняет один шаг. Удерживание кнопки вызывает циклическое ступенчатое изменение тока. Кнопка [Стоп] отключает ток, плавно постепенно перемешивая его интенсивность (в это время мигает красный светодиод). Если при увеличении тока зеленый светодиод над знаком [+] горит постоянно, это означает, что напряжение на электродах достигло максимального значения 60 Вольт и сопротивление кожи не позволяет дальнейшее увеличение тока. В целях безопасности пациента дальнейшее увеличение тока блокируется. Текущая настройка регулируется в 128 ступенях. Для диапазона 6 мА одно нажатие вызывает изменение примерно на 0,05 мА. Для диапазона 60 мА одно нажатие вызывает изменение примерно на 0,5 мА. Поскольку изменение тока меньше разрешения дисплея, при двух-трех нажатиях на дисплее может отображаться одно и то же значение, даже если ток немного увеличится. Звук можно отключить, одновременно нажав кнопки [+] и [-] примерно на 2 секунды (однако это не отключает звуковой сигнал о сбросе тока). Чтобы полностью отключить звук, одновременно нажмите все три клавиши [-] и [стоп].

На ЖК-дисплее отображается тип генерируемого сигнала, пиковое значение тока и время, оставшееся до окончания процедуры. Клавишей [T/C] определяем, какое значение мы установим, используя клавиши [-], [+]. Индикатор «>» показывает либо «текущий», либо «T» для времени. Полная минута отсчитывается от последнего нажатия клавиш [+] или [-]. Максимальная настройка таймера — 99 минут.

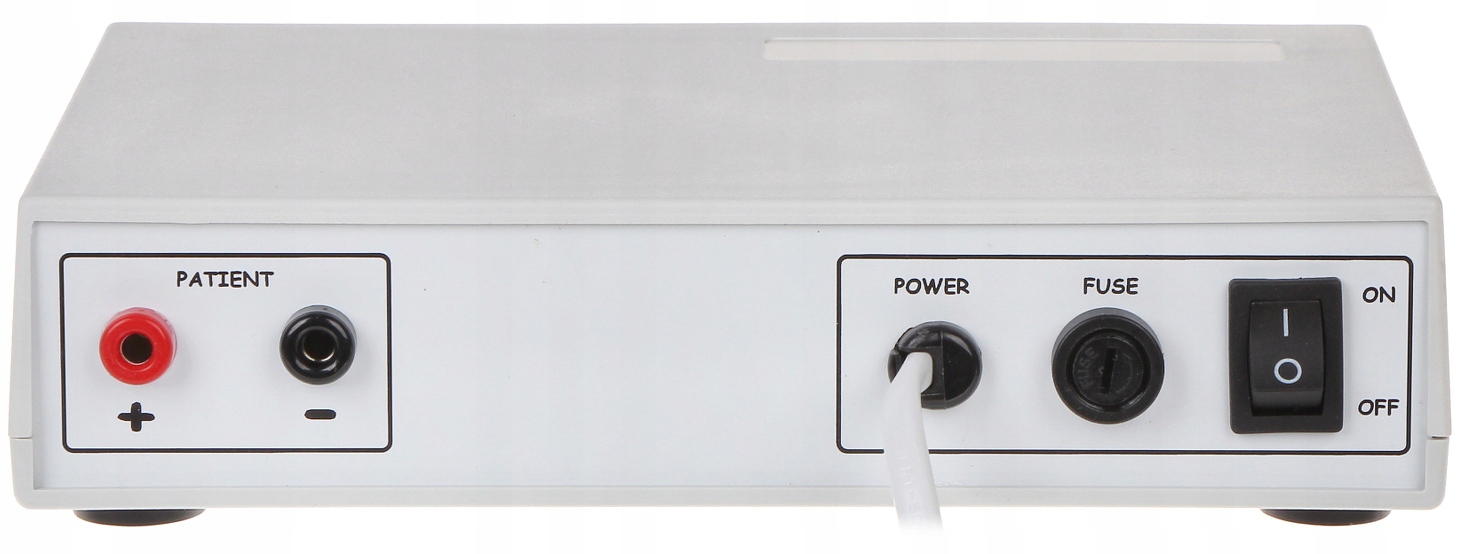

На задней панели расположены: кабель питания, предохранитель, выключатель питания и разъемы для подключения электродов. Каждое устройство пронумеровано и имеет гарантийную пломбу на обратной стороне. Гнезда электродов предназначены для вилок типа «банан». Любое случайное отключение электродов во время лечения автоматически устанавливает ток 0,0 мА и сигнализируется двойным звуком. Это решение предотвращает неправильные настройки тока во время следующего лечения.

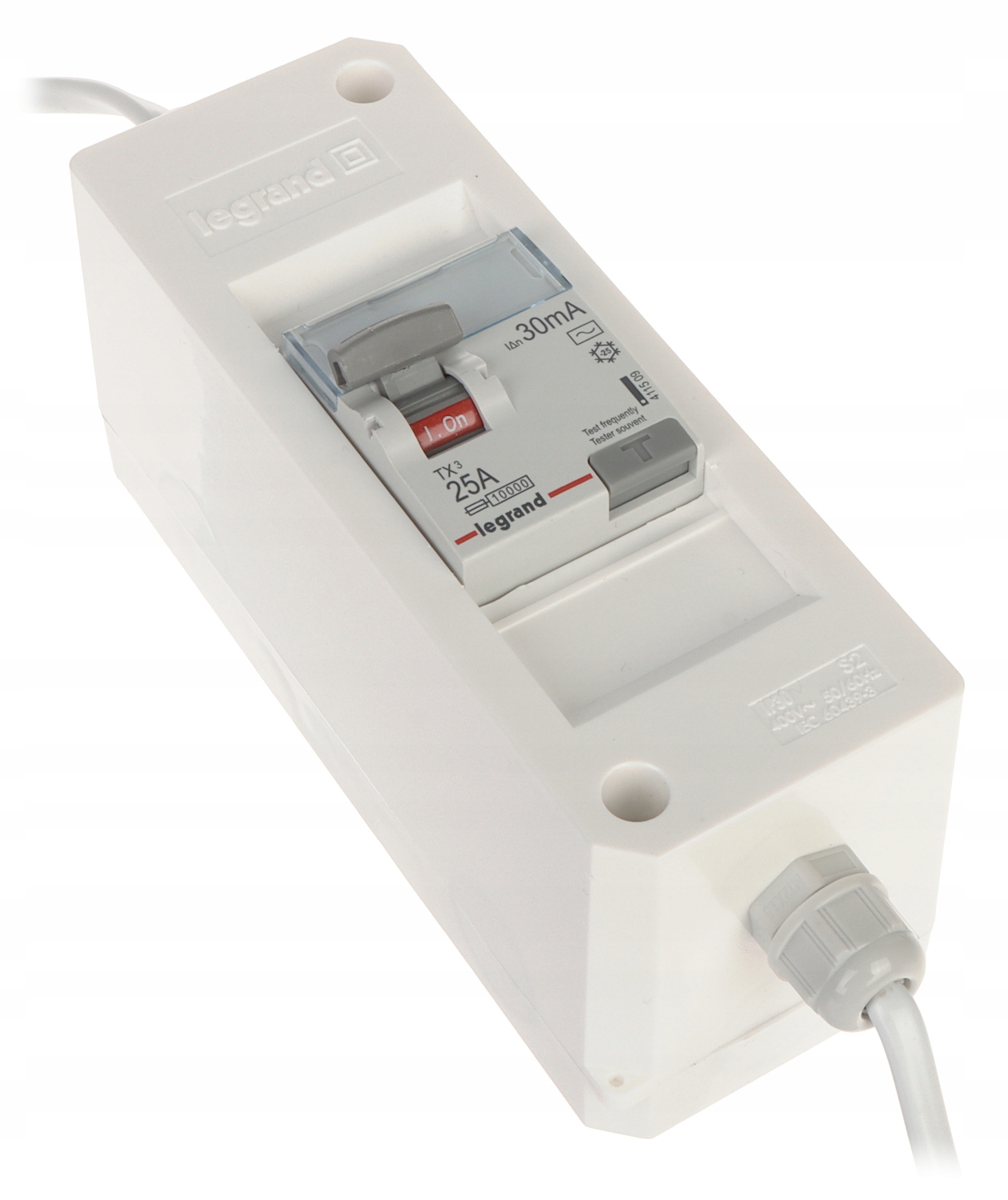

Устройство защитного отключения, неразрывно интегрированное с устройством, является дополнительной защитой. Преднамеренное отключение устройства защитного отключения предназначено для защиты пациента от поражения электрическим током, например, когда генератор залит жидкостью во время процедуры. Например, выключатель следует закрепить на стене. Переключатель следует проверять раз в шесть месяцев, нажимая кнопку проверки, расположенную на корпусе переключателя.

В комплект входят электроды разных размеров. Они изготовлены из гибкого материала, поэтому их можно точно подогнать по фигуре.

В конструкции электродов использованы вилки немецкой компании HIRSCHMANN, ведущего производителя соединительных элементов в Европе. Конструкция электродов позволяет подключать их каскадно, оснастив вилки специальными гнездами на изолируемой части вилки.

Руководство по лечению избирательными токами:

Агата Васак и доктор н.м. Александр Зелинский. «Селективные токи – действие и применение»:

Первая общедоступная книга — руководство по использованию селективных токов. Богато иллюстрировано красочными фотографиями. Он имеет медико-описательную часть и практическо-методическую часть. Написано практикующими специалистами: физиотерапевтом Агатой Васак и доктором н.м.Александром Зелинским.Неоценимая помощь для людей, заинтересованных в практическом использовании избирательных токов

Примечания по использованию:

Устройство Selectronik не является водонепроницаемым. Их следует беречь от влаги. Осадки, высокая влажность и жидкости могут вызвать коррозию электронных компонентов. Только электроды, изготовленные из гибкого никелевого или цинк-титанового листа, устойчивы к химическим соединениям и в процессе обработки покрываются естественной патиной. Не используйте устройство при экстремальных температурах или в пыльных местах. Не используйте для чистки агрессивные химикаты, растворители или сильные моющие средства. Корпус изготовлен из ударопрочного ABS. Гарантия производителя распространяется на 24 месяца с момента покупки устройства. Примечание: Гарантия не распространяется на механические повреждения.

Последовательность действий при обработке аппаратом Selectronik:

1. Включите устройство выключателем питания

2. После включения устройства проверьте, отображается ли на дисплее значение [0,0]

3. Задаем тип тока (например ПС), его диапазон (например 60мА) и правильную поляризацию (например НОРМ)

4. Прикладываем электроды к телу пациента

5. Подключите электроды к разъемам типа «банан».

6. Увеличьте ток с помощью клавиши [+] до желаемого значения. (по самочувствию пациента)

7. Включите часы (используйте кнопку T/C для переключения между текущими настройками и настройками времени) и установите [+] и [-] время лечения

8. Если вы не пользуетесь часами, после завершения лечения уменьшите ток с помощью клавиши [-] до появления на дисплее значения [0,0] или нажмите клавишу [стоп]

9. Вынимаем электроды из гнезд бананов

10. Снимаем электроды пациента

11. Выключите устройство с помощью выключателя питания

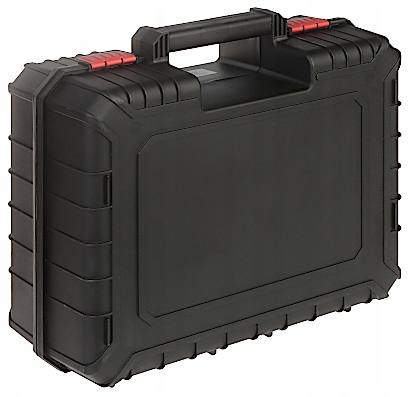

В комплект входит инструкция: Селективные токи – эксплуатация и применение и чемодан для хранения прибора:
