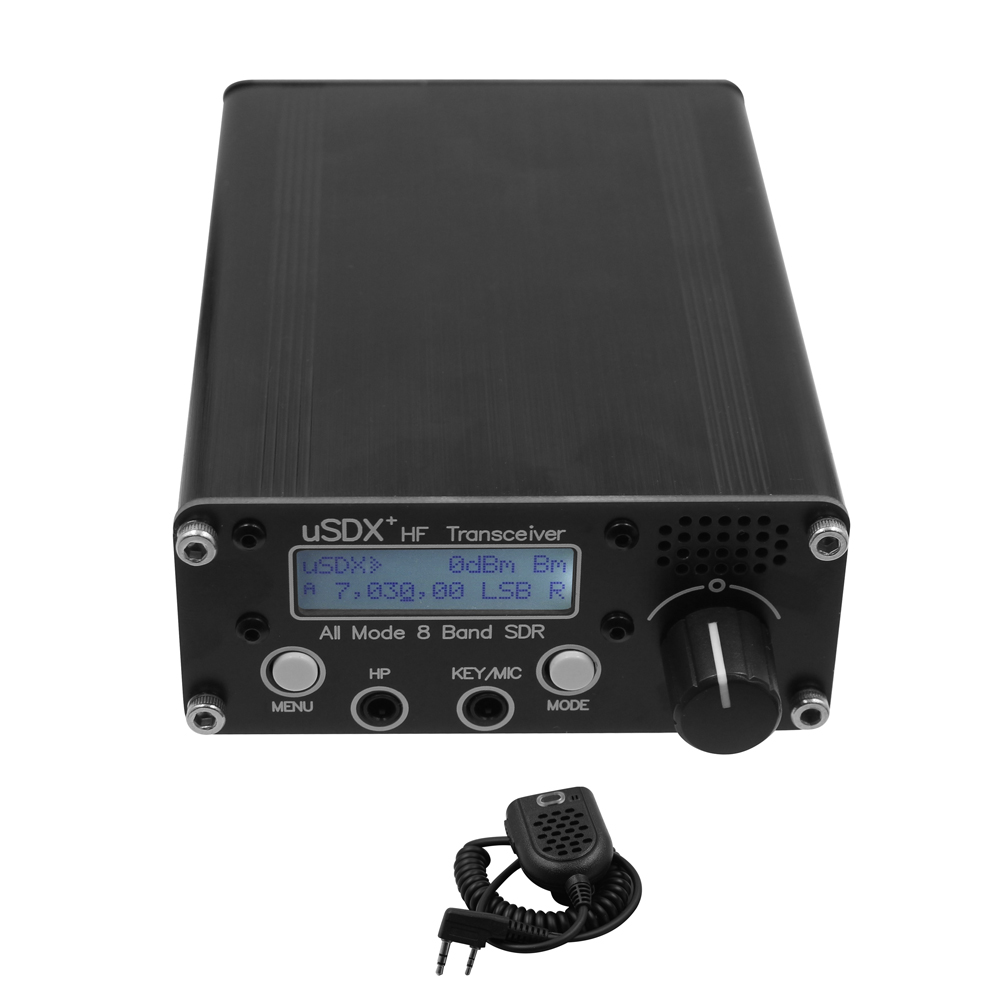

SDR USDR USDX PLUS V2 8-ДІАПАЗОВІ ПРИЙМОПЕРЕДАВАЧІ З МІКРОФОНОМ

Это коротковолновый трансивер QRP SSB/CW. Портативный размер легко носить с собой и использовать на открытом воздухе, встроенный динамик, ЖК-экран 1602n. Он поддерживает подключение к компьютерам и использование FT8, JS8, FT4 и другого программного обеспечения цифрового режима для управления, а также поддерживает автоматическое декодирование CW.

Особенности:

Улучшенная производительность: по сравнению со старым usdx В новом usdx есть несколько улучшений: перенесены наушники и кнопка питания/разъем для микрофона на переднюю панель, чтобы упростить подключение наушников и кнопку питания, кнопки перемещены в нижнюю часть ЖК-экрана для увеличения сенсорной области и более удобное использование, улучшен эффект встроенного динамика, а на печатной плате есть зарезервированные площадки для различных улучшений, которые можно использовать в качестве шаблона для самостоятельного обновления, он также может быстро менять частоту QRP и CW и поддерживать самопрослушивание CW регулировка громкости.

8 диапазонов охватывают 80 м/60 м/40 м/30 м/20 м/17 м/15 м/10 м и поддерживают все режимы: USB, LSB, CW, AM, FM (режимы SSB с хорошим эффектом приема, но плохим эффектом передачи. AM и FM бесплатны, но с плохим эффектом.)

Он может обеспечить 8 передач по 3-5 Вт и зарезервировать необходимые колодки sot-223 и до-220 для обновлений.

Высокая эффективность выбросов: эффективность 80 м/60 м/40 м/30 м/20 м превышает 80 %, эффективность 17 м превышает 70 %, а эффективность 15 м/10 м превышает 60 %.

Функции DSP: автоматическая регулировка усиления (AGC), шумоподавление (NR), голосовой триггер Xmit (VOX), RX Аттенюатор (ATT), шумоподавитель TX, управление блоком TX, регулятор громкости, измеритель дБм/с.

Прошивка с открытым исходным кодом и позволяет экспериментировать, вы можете добавлять новые функции, вкладами можно делиться через github, сложность программного обеспечения — 2000 строк кода.

На основе программного обеспечения VOX, которое можно использовать в качестве быстрого полного взлома (операция QSK и полу-QSK) или для помощи с переключением RX/TX для работы в цифровых режимах (интерфейс PTT не требуется), внешний выход PTT/управление PA с задержкой передачи.

Полностью цифровой и программный этап Передача SSB: выборка входного сигнала микрофона и восстановление сигнала SSB путем управления фазой PLL SI5351 (посредством небольших изменений частоты более 800 кбит/с I2C) и амплитудой PA (посредством формирования ключа PWM PA).

Технические данные :

Материал: алюминиевый сплав;

Питание: 13,8 В (макс. 1,5 А)

Режим питания: аккумулятор (не входит в комплект) или внешний источник питания (не входит в комплект)

Зарядка: 12,5 В/1 А

Выходная мощность RF: 3-5 Вт

Уровень шума приемника MDS: -135 дБм на частоте 28 МГц (при 200 Гц) BW)

Избирательность входного каскада приемника: крутое падение -45 дБ/декада ±2 кГц от настроенной частоты

Фиксация динамических диапазонов: смещение 20 кГц 123 дБ, смещение 2 кГц 78 дБ

p>

p>

Размер упаковки: 180*120*80 мм/7,1*4,7* 3,1 дюйма

Вес упаковки: 520 г/1,1 фунта

Упаковочный лист:

1 * трансивер

1 * микрофон
