scu41 Switch 4 × 1 HDMI/USB-C/AirPlay/Miracast 4K

• беспроводной, автоматический 4 × 1 HDMI 2.0.B, 4K@60, widi,
dembedder Аудио. : 4: 4,
• Выходы: 1x HDMI, 1x Audio на 5-контактном терминале. 1x RS-232 на 3-контактном терминале

BYOD SCU41 - это автоматический переключатель 4K с четырьмя входами: 1x беспроводной Miracast/AirPlay, 2x HDMI, 1x USB -тип C и один вывод HDMI и 1 симметричный стерео -аудио -выход. Устройство поддерживает HDMI2,0B и 4K 60 Гц, выборки YCBCR4: 4: 4, HDR10, Dolby Vision, глубина цветов до 12 бит и HDCP2.2. Кроме того, он имеет возможность установить параметры EDID с помощью 4-контактного микростерового переключателя. Он также оснащен обоснованной функцией аудиосигнала HDMI. клавиатура, клавиатура, микрофон и т. Д.

В автоматическом режиме переключатель обнаруживает в настоящее время подключенный источник сигнала и передает на выход. Управление переключением возможна с использованием кнопок на передней панели или с использованием команд CEC, отправленных в порт RS-232 (список команд RS-232, приведенный в руководстве пользователя). Монитор, готов к работе с проводными источниками изображения. Он отображает состояние и данные, необходимые для дальнейшей конфигурации беспроводных режимов на экране, включая адрес веб -интерфейса, доступный после подключения с компьютером или смартфоном к точке доступа, который транслирует и который он отображает. Затем переключатель должен быть вошел в систему в качестве клиента в сети Wi -Fi, в которой он должен работать, и в котором он должен предоставить сервис зеркалирования экрана. После такой конфигурации BYOD также предоставляет интернет устройства, вошел в него

Функции переключения:

• 4 × 1 18 ГБ Переключатель с мягким кодеком и беспроводной функцией BYOD
• Поддержка HDMI 2.0 B, 4KX2K@60 Гц 4: 4: 4, HDR 10, Dolby Vision и HDCP 2.2
• Service Byod (принесите свое собственное устройство) через Airplay и Miracast: iOS, OS X, Android, Win 8.1 Up (макс. 4K 30 Гц)
• Компьютеры Windows по беспроводной сети работает с версии Win 8.1
• Питание до 60 Вт, USB -разъем (USB 3.0 /2.0) и 4K -видео передачи через USB C (Примечание: USB -C Port должен иметь реализованную видео функцию) < /li>
• Звук HDMI может быть выпущен в аналоговый выходной симметричный (Deembedder Function of Audio)
• Два порта USB B для подключения к хостам и двум USB и для периферийных устройств
• Автоматическое переключение источников
• Smart Edid Management
• Кнопки передней панели запускают команды CEC и RS-232 для управления отображением

Технические характеристики

видео

Входы:

• (1) Airplay/ Miracast, (2) HDMI, (1) USB-C
• (1) антенна, (2) HDMI Женский тип A,
• (1) USB 3.0 C

Входные разрешения:

• Airplay/Miracast до 4K@30hz 4: 4: 4
• HDMI до 4KX2K@60 Гц 4: 4: 4 HDR10 , Dolby Vision
• USB-C до 4K@30hz 4: 4: 4

exit

• (1) HDMI Женское разрешение Typ-A до 4KX2K@60 Гц 4: 4: 4 HDR10, Dolby Vision
• Стандарт HDMI для HDMI 2.0B
• HDCP версия: HDCP 2.2 < /li>

audio

• HDMI со сломанным аудио
• Поддержка Dolby Atmos, Dolby Truehd, Dolby Digital Кроме того, Dolby Digital, DTS-X, DTS-HD Master Audio, DTS 5.1, 2-8CH PCM 32-192KHz 16-24 бит; 2-8CH PCM 32-192KHZ 16-24 бит, симметричный аналоговый аудио
• (1) Audio Out Аналоговый симметричный
• (1) 5-контактный терминал
• Полоса: 20 Гц -20 кГц, ± 3db
• Максимальный выходной (или максимум)
• s/n> 80db, 20 Гц-20 кГц
• Проговоры об межплеске: <-80DB, 10 кГц синус при 0DBFS (максимум без резки) L -R <0,05DB, 1 кГц синус при 0DBFS (максимум без резки)
• Результат Результата: 1 кОм и больше (10 -кратные параллельные нагрузки 10 кОм)
• Уровень самоуверенного: -80db

control

• (1) 4-контактный микроэлемент, (1) FW, (2) Хост (PC1 & PC2),
• (2) устройства, (1) разъем rs232
• (1) служба микро-USB, (2) USB 3.0 Тип B, (2) USB 3.0 Тип A, (1) 3 PIN-зажим

Сеть:

• WLAN Norma IEEE 802.11a/C, диапазон 2.4 и 5 ГГц (двойная диапазона)
• Диапазон: Обычно ≤5 м, в зависимости от среды, в оптимальных условиях до 10 метров
• Максимальное выходное разрешение: 4K/30 Гц
• Совместимость: iOS 7 или более новые, macOS, Android 4.0 или более новее , Windows 8.1 или более нового - 25 ~ +70
• Влажность: 10% ~ 90%
• Питание: AC 100 ~ 240 В, 50/60 Гц - 24 В. 5A. li>
• Мощность потребления: 85 Вт (макс)
• Экономическая эффективность порта USB-C: 60 Вт (макс)
• Размеры (W*H*D) 238 мм x 24,5 мм x 135 мм
• Масса 825G

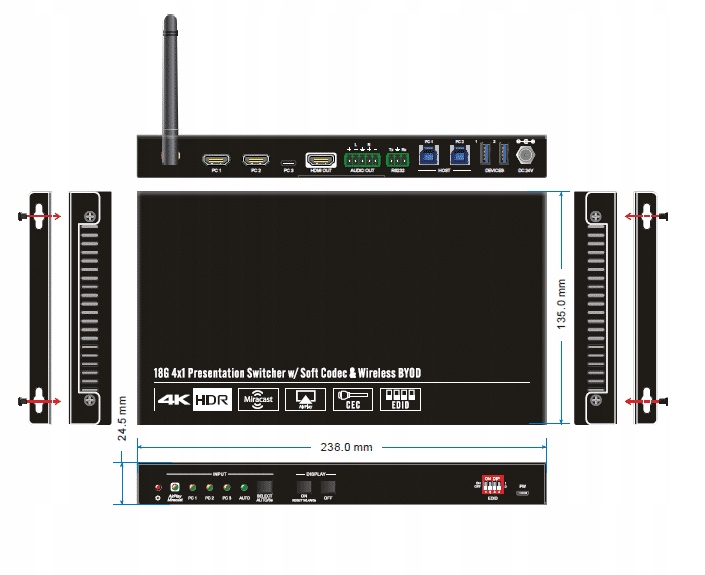

Система портов и кнопок переключателя:

Установите Содержание:

• 1x Scu41 Switch Byod 18G 4 × 1
• 2x ручки крепления с M4
• 4 x Пластиковые футы
• 1x 5-контактная терминальная заглушка
• 1x RS232 Кабель кабеля (3-контактный DB9)
• 1x Внешняя антенна 185 мм
• 1x источник питания (24V DC 5 A)
• 1x Инструкции

Схема соединения:
