Автоматический выключатель Schneider Electric K60 K60N-B10-1 B 10A 1-полюсный, A9K01110

Основные параметры

• Сертификаты изделия: VDE
• сертификаты продукции: ОВЭ
• [In] номинальный ток: 10 А
• Ассортимент продукции: Acti 9
• характеристики: B
• li>
• li>
• Стандарты: EN/IEC 608981
• количество защищенных полюсов: 1
• тип сети: переменный ток (AC)
• Тип продукта или компонента: миниатюрный автоматический выключатель
• Название продукта: Acti 9 K60
• Категория использования: категория A согласно IEC 609472
• Ассортимент продукции: Acti 9
• отключающая способность: 6000 A Icn при 230 В переменного тока (AC) 50/60 Гц согласно EN/IEC 608981.
• изолирующая функция: да согласно EN/IEC 608981
• функция изоляции: да согласно EN/IEC 608981
• li>
• Описание полюса: 1П.
• Применение устройства: распределительное.
• Краткое название устройства: К60Н.
• Технология срабатывания: термомагнитная.
>

Дополнительные параметры

• [Ics] номинальный рабочий ток отключения: 6000 А 100 % согласно EN/IEC 608981 230 В переменного тока (AC) 50/60 Гц
• высота: 81 мм
• индикация положения контакта: НЕТ
• защита от остаточного тока: без
• монтажного основания: DIN-рейка
• li >
• ширина в модулях 9 мм: 2
• верхний предел магнитного срабатывания: 3...5 x In
• класс ограничения: 3 по EN/IEC 608981< /li >
• адаптация к соединительным шинам и распределительным блокам: нижняя сторона: двойное подключение.
• Вес изделия: 0,12 кг.
• Соединительные клеммы: клеммы туннельного типа (вкл./выкл.) 0,535 мм² жесткие
• клеммы подключения: клеммы туннельного типа (на стороне подачи) 0,535 мм² жесткие
• клеммы подключения: клеммы туннельного типа (на исходящей/выходящей стороне) 0,525 мм² гибкие
• клеммы подключения: клеммы туннельного типа (на выходной/выходящей стороне) 0,525 мм² гибкие
• клеммы подключения: клеммы туннельного типа (на стороне выхода) li>
• клеммы подключения: клеммы туннельного типа (сторона питания) 0,525 мм², гибкие
• длина изолированной секции: 14 мм для верхнего или нижнего подключения
• тип управления: рычаг
• li>
• Номинальное напряжение изоляции [Ui]: 440 В переменного тока (AC) 50/60 Гц согласно EN/IEC 608981.
• Метод монтажа: Стационарный.
• Электрическая долговечность: 20000 циклов
• li>
• механическая долговечность: 20000 циклов
• Код совместимости: K60
• локальная сигнализация: без
• номинального импульса выдерживаемое напряжение [Uimp]: 4 кВ в соответствии с EN/IEC 608981
• цвет: белый
• Ширина: 18 мм
• Сегмент рынка: жилые здания
• Ширина: 18 мм
• Сегмент рынка: жилые здания
• li>
• Сегмент рынка: малые коммерческие объекты
• глубина: 70 мм
• Момент затяжки: 3,53,5 Нм сверху или снизу

Рабочая среда

• тропикализация: 2 по IEC 600681
• Уровень защиты IP: IP20 по IEC 60529
• Загрязнение степень: 2 по IEC 608981
• степень загрязнения: 2 по EN 608981
• Температура окружающей среды при хранении: 2585 °C
• относительная влажность: 9595% при 5555 °C
• категория перенапряжения: II
• высота эксплуатации (в метрах над уровнем моря): 0...2000 м

Автоматический выключатель Schneider Electric серии K60N, номер A9K01110, K60N-B10-1, 1-полюсный (однополюсный), 10А, характеристика B, прочность при коротком замыкании 6кА, обеспечивает защиту от короткого замыкания замыкания и перегрузки. Автоматический выключатель, адаптированный к потребностям жилых и аналогичных зданий. Двойные клеммы снизу (рейка + кабель). Гофрированные клеммы повышают надежность соединения. Щелчковый контакт - скорость замыкания контакта не зависит от скорости перемещения рычага камеры.

Серия автоматических выключателей К60 обеспечивает защиту цепи от короткого замыкания и перегрузки.

Серия автоматических выключателей К60 включает 1- и 3-полюсные аппараты с характеристиками В и С. В-характеристика Автоматические выключатели используются для защиты розеток общего назначения, цепей освещения и отопления. Автоматические выключатели с характеристикой С предназначены для защиты приводов двигателей, цепей освещения и управления. Автоматические выключатели К60 представляют собой устройства с силой короткого замыкания 6кА.

Диапазон тока автоматических выключателей К60 составляет от 2 до 63А. Большим преимуществом автоматических выключателей К60 является возможность подключения их снизу гребенчатой ​​шиной. Каждый автоматический выключатель К60 отличается высокой электрической и механической прочностью.

Устройства серии К60 одинаковы по форме, внешнему виду и стандарту подключения. Качество автоматических выключателей К60 подтверждено испытаниями Schneider Electric.

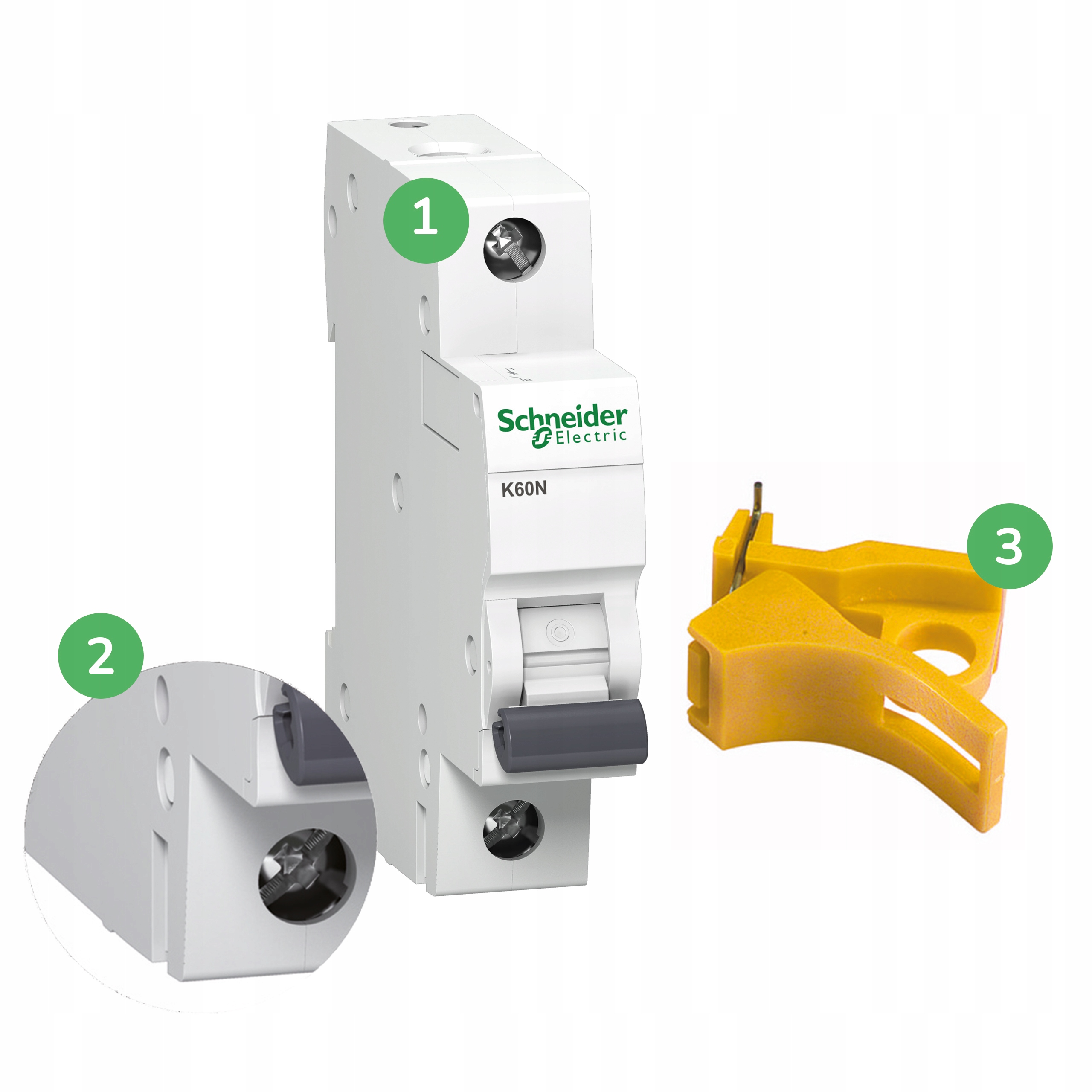

1 — Зубчатые зажимы предотвращают выскальзывание кабелей — повышенная сила зажима

2 — Соединения

• Снизу с помощью гребенчатой ​​рейки
• Нижние или верхние кабели

3 – Устройство навесного замка

Автоматические выключатели К60 – это устройства с высокой электрической и механической прочностью. Каждый автоматический выключатель К60 обеспечивает быстрое замыкание контактов независимо от скорости работы приводного рычага.

Поскольку автоматические выключатели К60 оснащены зубчатыми клеммами, предотвращающими выдергивание проводов, возможно для достижения увеличенной силы зажима. Преимущество автоматических выключателей в том, что их можно соединить снизу гребенчатой ​​шиной и подключить кабелями сверху и снизу.

Зеленая премиум-маркировка

Зеленая премиум-маркировка — это стремление компании Schneider Electric предоставлять продукцию с высочайшими экологическими характеристиками в своем классе. Это означает:
