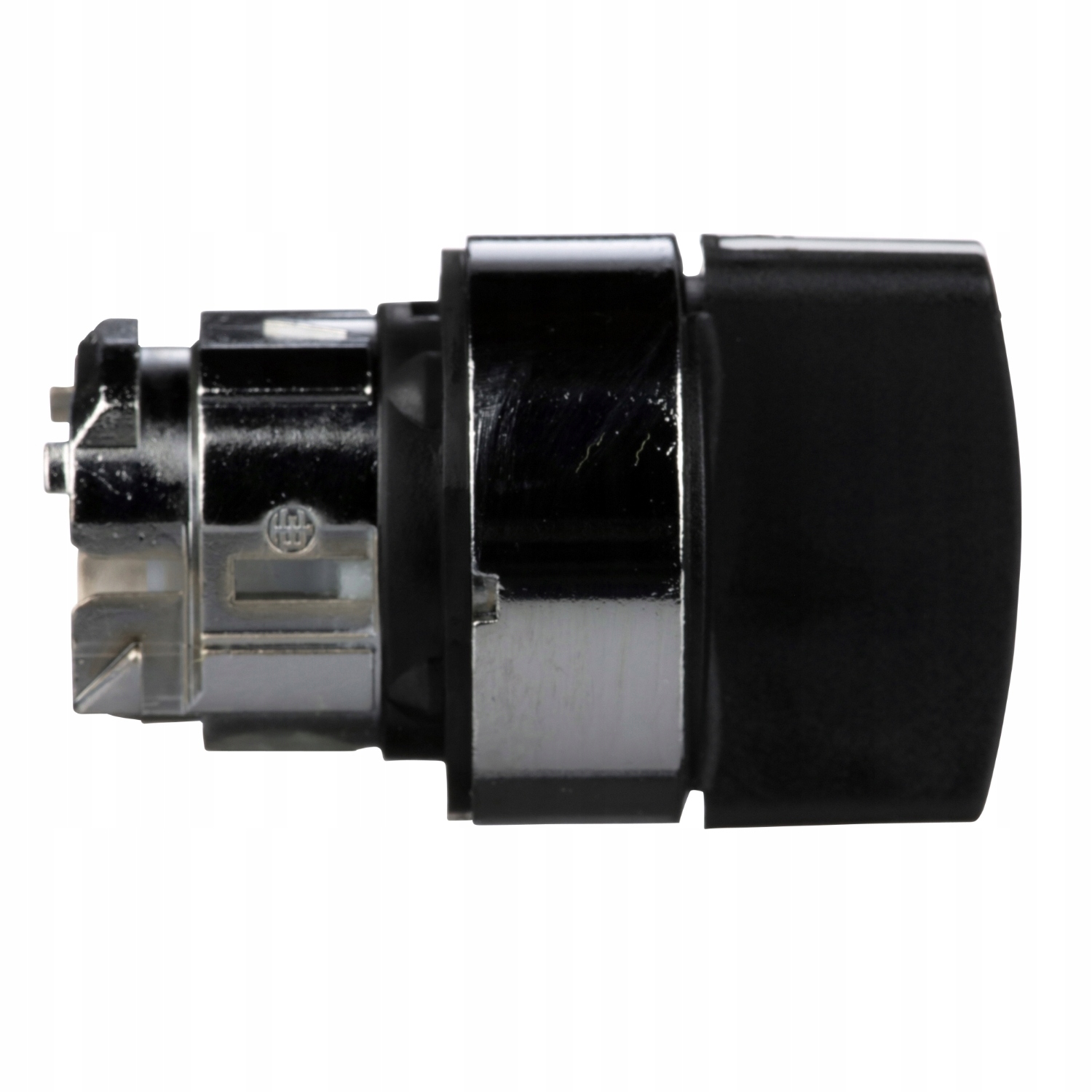

Schneider Electric, Harmony XB4 3-позиционная переключающая головка, черный металл, ZB4BD3

Основные параметры:

• Ассортимент продукции: Harmony XB4
• Тип изделия или компонента: Головка переключателя.
• Краткое название устройства: ZB4.
• Материал крышки: Хромированный металл.
• li>Монтажный диаметр: 22 мм.
• li>
• Тип головки: Стандартная.
• Продажа по неделимому номеру: 1.
• Форма головки сигнального элемента: Круглая.
• Тип приводного элемента: Стабильный — положение зафиксировано.
• Тип приводного элемента: Черный. Стандартная ручка.
• Положение приводного элемента: 3 положения +/- 45°.

Дополнительные параметры:

• Общая ширина CAD: 29 мм
• Общая высота CAD: 29 мм
• CAD общая глубина: 44 мм.
• Вес изделия: 0,04 кг.
• Сопротивление мойке высокого давления: 7000000 Па при 55 °C, расстояние: 0,1 м.
• Механическая прочность: 1000000 циклов
• Код электрического состава: C3 для <6 контактов с использованием одинарных блоков при переднем монтаже, C4 для <6 контактов с использованием одинарных или двойных блоков при переднем монтаже, C5 для <5 контактов с использованием одинарных блоков при переднем монтаже , C6 для <5 контактов с использованием одинарных или двойных блоков при переднем монтаже, C7 для <4 контактов с использованием одинарных блоков при переднем монтаже, C8 для <4 контактов с использованием одинарных или двойных блоков при переднем монтаже, C11 для <3 контактов с использованием одинарных блоков при фронтальном монтаже фронтальный монтаж, C15 для <1 контактов с использованием одиночных блоков при фронтальном монтаже.
• Представление устройства: базовый элемент.

Рабочая среда:

• Защитное покрытие: ТН
• Температура окружающей среды при хранении: -40…70 °С
• Температура окружающей среды при эксплуатации устройства: -40…70 °С
li>
• Категория перенапряжения: Класс I согласно IEC 60536
• Степень защиты IP: IP67 согласно IEC 60529, IP69, IP69K
• Степень защиты NEMA: NEMA 13, NEMA 4X
• Степень защиты IK: IK06 согласно IEC 50102
• Стандарты: JIS C8201-5-1, EN/IEC 60947-5-1, EN/IEC 60947-5- 4, EN/IEC 60947-1, CSA C22.2 № 14, EN/IEC 60947-5-5, UL 508, JIS C8201-1 li>
• Сертификаты продукции: BV, LROS (регистр судоходства Ллойда) , DNV, сертификат UL, CSA, GL.
• Вибростойкость: 5 gn (f= 2...500 Гц) согласно IEC 60068-2-6.
• Ударопрочность: 30. gn (длительность = 18 мс) для полусинусоидального ускорения согласно IEC 60068-2-27, 50 gn (длительность = 11 мс) для полусинусоидального ускорения согласно IEC 60068-2-27

Harmony XB4

Модульные металлические кнопки, переключатели и индикаторы Ø22 мм

Семейство Harmony

Harmony XB4 металлические модульные, Элементы управления и сигнализации диаметром 22 мм сочетают в себе простоту установки, эффективность, гибкость, современный дизайн и надежность, благодаря чему отвечают требованиям промышленного применения.

Особенности

Harmony XB4 — это модульная линейка металлических кнопок и индикаторов диаметром 22 мм. Предложение обеспечивает полную функциональность и позволяет использовать множество конфигураций продукции, предназначенной для тяжелой промышленности.

• Соответствие стандартам IEC, UL, CSA, CCC EAC, CE.
• Маркировка CE.
>
• Повышенный уровень защиты IP для выбранных решений IP66, 67, 69, 69K
• Линзы с подсветкой «Protected LED»
• Электрические контакты с малой нагрузкой
• Соединения с использованием винтовых клемм, контактов для печатных плат.
• Комплектные элементы.
• Повышенная механическая прочность для отдельных решений.
• Рабочая температура от -40 до 70С.
• Ударопрочность до IK06

Преимущества

Разрабатывайте с полным доверием

Это семейство продуктов, созданное для промышленности, сочетает в себе простоту б>удобство установки, гибкость и прочная конструкция. Гениальная система запирания, состоящая из головки и корпуса с защелками, затягивающихся всего одним винтом, обеспечивает простой, но безопасный монтаж.

Применение

• Промышленность : производители машиностроения (автомобильная, текстильная, деревообрабатывающая промышленность), производители панелей управления.
• Сектор услуг и инфраструктура: производители распределительных устройств, общественные работы, строительство, аэропорты.
