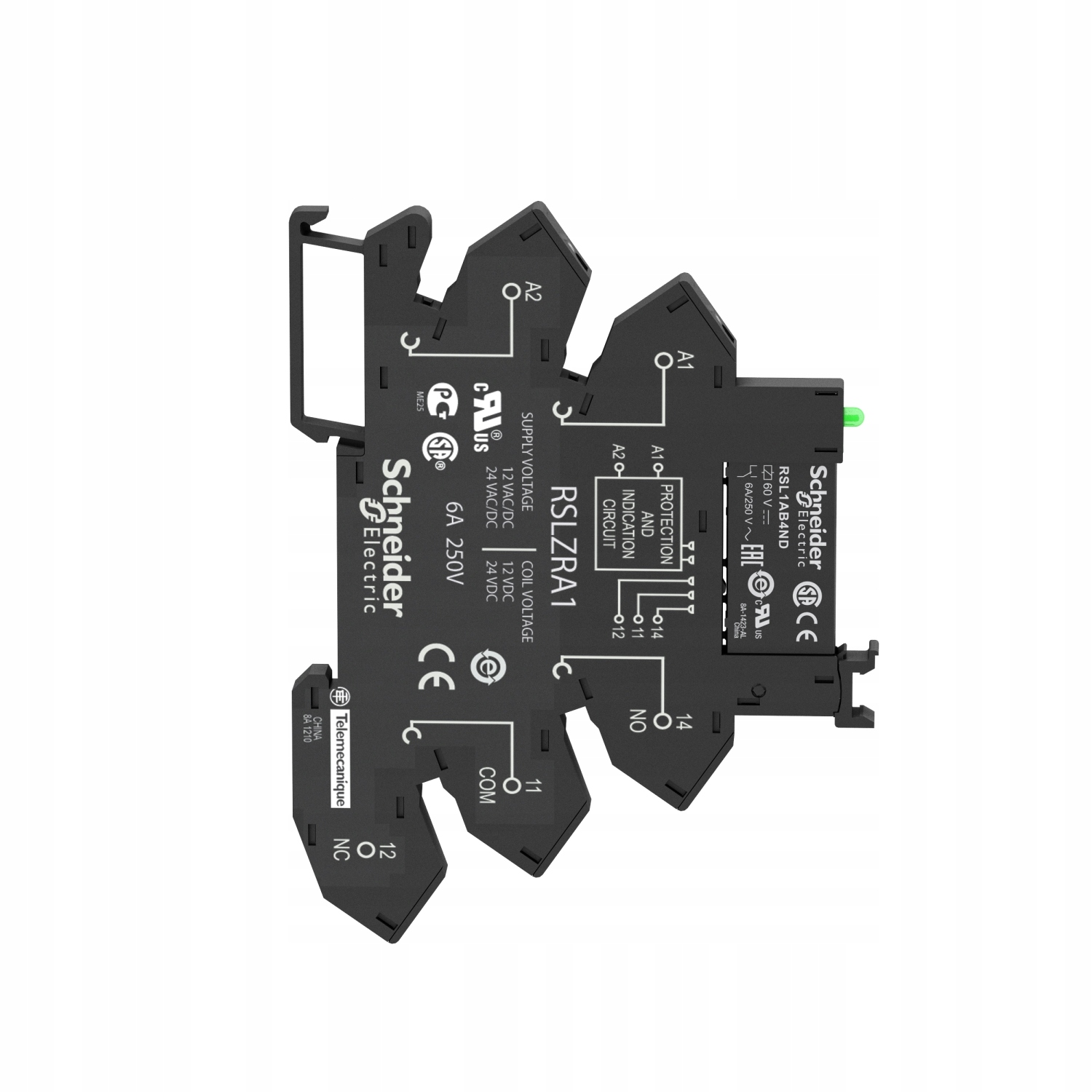

Schneider Electric, Зелио Релейное светодиодное интерфейсное реле, 1 перекидной контакт, 6 А, 24 В переменного/постоянного тока, RSL1PRBU

Основные параметры:

• Ассортимент продукции: электромеханические реле Harmony< /li>
• Название серии: Интерфейсное реле
• Тип продукта или компонента: Предварительно собранное вставное реле с розеткой
• Сокращение устройства: RSL
• Тип и конфигурация контактов: 1 ВКЛ/ВЫКЛ.
• Работа контактов: стандартная.
• Управляющее напряжение [Uc]: 24 В постоянного тока.
• [Ithe] номинальный тепловой ток: 6 А при -40...55 °C.
• Светодиодная лампа, указывающая состояние переключателя: Z
• Форма контакта: Плоский (тип печатной платы)

Дополнительные параметры:

• Способ монтажа: Пластиковая пружина сжатия.
• Среднее сопротивление: 3390 Ом. Сеть: постоянный ток (DC) при 23 °C +/- 10 %.
• Номинальное напряжение изоляции [Ui]: 250 В согласно EN/IEC, 277 В согласно cUL.
• Номинальное импульсное выдерживаемое напряжение [Uimp]: 6 кВ согласно IEC.
>
• Материал контактов: серебряный сплав (AgSnO2).
• Номинальный ток переключения [Ie]: 6 А 1 ВКЛ./ВЫКЛ. (AC-1/DC-1) согласно IEC/UL
• Минимальный ток переключения: 100 мА.
• Максимальное напряжение переключения: 277 В.
• Минимальное напряжение переключения: 12 В.
• Максимальная коммутационная способность: 1500 ВА, 150 В. Вт
• Минимальная коммутационная мощность: 120 мВт
• Рабочая скорость: <= 72000 операций/час без нагрузки, <= 360 операций/час под нагрузкой
• Механическая долговечность: 10000000 циклов
• Электрическая долговечность: 60000 циклов для резистивной нагрузки, 6 А при 250 В, AC-1
• Время срабатывания: 5 мс СБРОС, 12 мс
• Маркировка: CE
• Категория защиты: RT III
• Уровень испытательного напряжения: Уровень A
• Монтажное положение: В любом положении
• Высота: 78,6 мм
• Ширина: 6,2 мм
• Глубина: 101 мм
• Описание клемм ISO по №1: (A1-A2)CO, (11 -12-14)OC
• Продажа по неделимому числу: 10
• Вес изделия: 0,029 кг
• Ток нагрузки: 6 А при напряжении 250 В переменного тока монтажное расстояние по току (переменный ток) 0,5 мм.
• Среднее потребление в Вт: 0,17 Вт, постоянный ток (DC).
• Пороговое значение напряжения отключения: >= 0,05 Uc.
• Настройка контактов конечной станции: раздельная.
• Подключения - клеммы: пружинные клеммы, 1 x 0,2...1 x 1,5 мм² (AWG 24...AWG 16), гибкие с кабельным наконечником, пружинные клеммы, 1 x 0,2...1 x 1,5 мм² (AWG 24...AWG 16) сплошной, без кабельного наконечника.
• Надежность данных: B10d = 60000.
• Усилие зажима: 10.. .40 N
• Тип управления: Без кнопки
• Монтажное основание: симметричная DIN-рейка 35 мм
• Презентация устройства: Готовый продукт

Рабочая среда:

• Входное напряжение: 24 В переменного/постоянного тока (предел входного напряжения: 21,6...28,8 В)
• Электрическая прочность: 1000 В переменного тока (переменного тока) между контактами, переменный ток 4000 В (AC) между катушкой и контактом.
• Стандарты: EN/IEC 61810-1, CSA C22.2 № 14, UL 508.
• Сертификаты продукта: UL, CSA, ГОСТ
• Температура окружающей среды при хранении: -40...85 °С
• Вибростойкость: 10 гн, амплитуда = +/- 1 мм (f = 10. ..150 Гц)10 периодов простоя согласно EN/IEC 60068-2-6, 5 gn, амплитуда = +/- 1 мм (f = 10...150 Гц)10 рабочих циклов согласно EN/IEC 60068 -2-6
• Степень защиты IP: IP40 согласно EN/IEC 60529
• Ударопрочность: 10 gn (длительность = 11 мс) для работы согласно EN/IEC 60068- 2-27, 5 gn (длительность = 11 мс) в нерабочем состоянии согласно EN/IEC 60068-2-27
• Температура окружающей среды при работе: -40...55 °C
• Температура окружающей среды при эксплуатации: -40...55 °С
• li>

Zelio Time

Реле времени Zelio Time

Реле времени Zelio — это полный ассортимент высокоэффективных реле времени для промышленного применения. Доступны обе технологии: обычные ручки или NFC. Реле таймера предназначены для синхронизации событий в системах промышленной автоматизации путем замыкания и размыкания контактов до, во время или после заданного периода.

Они предназначены для систем автоматизации с проводной логикой и дополняют функции промышленных программируемых контроллеров. (ПЛК).
