Измеритель уровня спутникового сигнала 'SATELLITE FINDER'

номер по каталогу: 19009

Описание товара

Подробное описание, гиперссылка на сайт производителя и руководство пользователя доступны по адресу: www.stratos.pl/strony/19009.htm

Предлагаемое устройство используется для точных настроек спутниковой антенны. Измеритель, подключенный между конвертером и SAT-тюнером, показывает уровень сигнала по десятибалльной шкале. Регулируемый аттенюатор сигнала обеспечивает точную настройку. Дополнительным удобством позиционирования антенны является встроенный зуммер, сигнализирующий об увеличении уровня измеряемого ТВ-сигнала за счет увеличения интенсивности издаваемого звука. Для счетчика требуется питание 13-18В, которое берется от подключенного SAT-тюнера.

Внимание! Измеритель имеет два разъема F. Подключите преобразователь спутниковой антенны к разъему LNB, а тюнер SAT — к разъему REC. Соединительные кабели должны быть завершены вилками типа F.

Подключение и настройка антенны

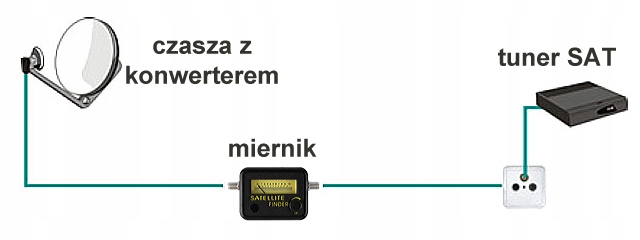

1) Кабель, соединяющий SAT-тюнер (или мультисвитч в случае более крупных установок) с конвертером, следует отсоединить от конвертера и подключен к входу «TO REC» измерителя, вход «TO LNB» измерителя должен быть подключен с помощью кабеля F-F с преобразователем. О правильности подключения свидетельствует индикация подсветки шкалы измерителя.

2) Ручкой чувствительности выставляем (поворотом по часовой стрелке) чувствительность измерителя на максимальную и грубо отрегулируйте чашу, исходя из отклонения стрелки измерителя и интенсивности издаваемого измерителем звука.

3) После достижения максимальных значений отклонения указателя и звука , уменьшаем чувствительность измерителя и точно регулируем тарелку антенны.

4) Повторяем пункт 3 до тех пор, пока не сможем добиться большего отклонения указателя измерителя перемещением антенны . Это означает, что антенна расположена оптимально.

Технические данные

• Разъемы: 2 гнезда F
• Сопротивление: 75 Ом
• Диапазон частот: 0,95–2,15 ГГц
• Уровень входного сигнала: мин. -40 дБм, макс. -10 дБм.
• Питание: 13–18 В (берётся от подключенного SAT-тюнера)
• Размеры (ширина/высота/глубина): 80 мм / 62 мм/35 мм
• Вес измерителя: около 80 г.
• В комплект входят: SAT-метр и руководство пользователя.

Спецификация и подробные параметры доступны на сайте www.stratos.pl/specyfikacje/19009.pdf.

Продукт, который мы предлагаем, является новым, неиспользованным, в заводской упаковке. Предлагаемый товар, как и все товары, которые мы продаем, в настоящее время имеется на нашем складе, что позволяет осуществить немедленную отгрузку.
