SATEL INTEGRA 32 GSM LTE СИСТЕМА СИГНАЛІЗАЦІЇ 7 ДЕТЕКТОРІВ BOSCH SMS PUSH CLIP

Проводная сигнализация INTEGRA с ПКП, GSM LTE-модулем, сиреной и 7 извещателями BOSCH

В комплект входят:

• Satel ПКП INTEGRA 32 - 1 шт;
• аксессуары (штыри крепления, резисторы, аккумулятор, кабель аккумулятора);
• Проводная клавиатура Satel INT-TSI-W (цвет корпуса - белый) - 1 шт;
• проводной, внутренний датчик движения Bosch Gen2 ISC-BPR2-W12 - 7 шт;
• Модуль связи Satel INT-GSM LTE - 1 шт;
• >антенна Satel ANT-LTE-I - 1 шт;
• внешний проводной оптико-акустический сигнализатор Satel SP-4001 R - 1 шт;
• накладной пластиковый корпус Satel OPU -4 P - 1 шт;
• Трансформатор Pulsar AWT150 - 1 шт;
• Необслуживаемый аккумулятор 12В 7Ач;
• Кабель программирования Satel RJ/PIN5 - 1 шт. ПК;
• краткая инструкция (полную инструкцию можно скачать на сайте производителя панели управления).

❗ Панель управления можно настроить 3 способами: с помощью DLOADX программы (требуется кабель Satel USB-RS или DB9F/RJ-KPL – в комплект не входит), удаленно (GPRS) и с клавиатуры (последовательностью клавиш в сервисном меню).

❗ Детекторы продаются без держатель, который можно приобрести отдельно. В наличии: универсальный держатель (настенный), специальный B335 (настенный), специальный B338 (потолочный).

ПРОВОДНОЙ КОМПЛЕКТ СИГНАЛИЗАЦИИ INTEGRA — передовое решение, сочетающее в себе функции сигнализации с возможностью реализации систем домашней автоматизации и контроля доступа.

Благодаря широкому набору модулей расширения их возможности можно адаптировать к текущим потребностям — от небольших систем до крупных установок.

✨ Система оснащена модулем уведомлений, благодаря которому вы будете получать уведомления через мобильное приложение INTEGRA CONTROL, а также в виде SMS или CLIP.

Панель управления сигнализацией Satel INTEGRA 32поддерживает от 8 до 32 входов и от 8 до 32 программируемых выходов. Имеет встроенный телефонный коммуникатор b> с функциями мониторинга, голосового оповещения и дистанционного управления. Управление системой возможно с помощью ЖК-клавиатур, зональных клавиатур, пультов дистанционного управления и бесконтактных карт, а также удаленно - с помощью компьютера или мобильного телефона.

✅ ОСОБЕННОСТИ ПРОДУКТА (INTEGRA 32):

• поддержка от 8 до 32 зон (стандартно 8 зон, расширение до 32)
• возможность разделения системы на 16 зон, 4 раздела
• поддержка от 8 до 32 программируемых выходов
• коммуникационные шины для подключения клавиатур и модулей расширения
• встроенный телефонный коммуникатор с функциями мониторинга, голосовых сообщений и дистанционного управления
• работа системы с помощью ЖК-клавиатур, зональных клавиатур, пультов дистанционного управления и бесконтактных карт, а также удаленно с помощью компьютера или мобильного телефона.
• 28 независимых таймеров для автоматического управления.
• контроль доступа и домашняя автоматизация. функций
• память на 439 событий с функцией печати
• поддержка до 64+4+1 пользователей
• Порт RS-232 – разъем RJ
• возможность обновления ПО через компьютер
• li>
• встроенный импульсный блок питания мощностью 1,2 А с функциями зарядки аккумулятора и диагностики
• опция отсутствие сообщения об отказе сервера SATEL на ПКП (прошивка INTEGRA 1.16 или новее)

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (INTEGRA 32):

• программируемых проводных входов: 8
• максимальное количество программируемых входов: 32
• программируемые проводные выходы: 8
• максимальное количество программируемых выходов: 32
• силовые выходы: 3
• коммуникационные шины: 1+1
• клавиатуры: 4
• расширителей: 32
• разделов: 4
• зон: 16
• номеров телефонов для оповещения: 8
• li>
• голосовые сообщения: 16
• текстовые сообщения: 32
• пользователи + администраторы: 64+4
• таймеры: 28
• память событий: 439
• нагрузочная способность сильноточных программируемых выходов: 2А
• нагрузочная способность слаботочных программируемых выходов: 50 мА
• нагрузочная способность выхода +KPD: 0,5А
• нагрузочная способность выхода +EX (+EX1 и +EX2): 0,5А
• нагрузочная способность выхода AUX : 0,5А
• степень защиты по EN 50131: Grade 2
• li>
• класс окружающей среды по EN50130-5: II
• рабочая температура : -10°C …+55°C
• максимальная влажность: 93% (±3%)
• напряжение питания: 18В переменного тока (±15%), 50-60 Гц< /li>
• рекомендуемый трансформатор 40 ВА (не входит в комплект)
• потребление тока: 127 мА (в режиме ожидания), 234 мА (макс.)
• напряжение сообщения о сбое батареи: 11 В (±10%)
• Напряжение отключения аккумулятора: 10,5 В (±10%)
• li>
• Ток зарядки аккумулятора: 400/800 мА
• Токовая эффективность источника питания: 1,2 А.
• Выходное напряжение источника питания: 10,5…14 В постоянного тока.
• Размеры электронной платы: 173 x 106 мм.
• Вес: 211. г

ПРОВОДНАЯ СЕНСОРНАЯ КЛАВИАТУРА Satel INT-TSI-W (цвет корпуса: белый) — отличный инструмент для управления интеллектуальной системой охранной сигнализации. Благодаря возможности настраивать интерфейс индивидуально для каждого пользователя, это идеальное решение как для людей, ожидающих простого управления, так и для продвинутых пользователей, использующих обширный функционал системы.

Преимуществом устройства является большой стеклянный 7-дюймовый сенсорный экран и интерактивные виджеты, позволяющие, например, управлять освещением, отоплением, подъемом и опусканием жалюзи или поливом. на лужайке. Кроме того, вы также можете отображать часы, температуру, дату или погоду. Благодаря опции масштабирования размера виджетов - вы можете еще лучше настроить интерфейс под свои нужды. Они могут также размещаться на нескольких экранах, между которыми можно переключаться с помощью панели вкладок.Также можно задать доступ по коду пользователя (паролю) - тогда появится окно с цифровой клавиатурой для ввода пароля.

✅ Манипулятор также позволяет вам управлять автоматизацией и сценариями использования, т. е. последовательностями действий, запускаемых одним касанием (например, сценарий «кинопоказа» может привести к опусканию жалюзи на окнах, выдвижению проекционного экрана и затемнению освещения в гостиной). Благодаря этому устройству можно управлять расширенной автоматизацией здания, реализованной в рамках системы KNX, интегрированной с панелями управления Integra и Integra Plus. Пользователь также получает возможность отображать изображения с камер, расположенных, например, возле ворот или возле сада. Когда клавиатура не используется, на экране могут отображаться часы и дата, информация о погоде и индикаторы состояния системы. Также доступна функция фоторамки.

✅ Все доступные функции можно легко и удобно запрограммировать с помощью специального конфигуратора пользовательского интерфейса TSI Builder. Он позволяет настроить даже самые продвинутые устройства. сигнализация с элементами домашней автоматизации. Программу можно скачать с сайта производителя.

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (INT-TSI-W):

• взаимодействие с ПКП Integra, Integra Plus и системой домашней автоматизации KNX
• емкостный стеклянный сенсорный экран с диагональю 7 дюймов.
• графический, интуитивно понятный пользовательский интерфейс с возможностью индивидуальной персонализации для каждого пользователя.
• возможность выбора из нескольких графических дизайнов.
• возможность выбора из нескольких графических дизайнов.
• li>
• Функциональность MAKRO, позволяющая выполнять последовательность действий с помощью одной клавиши.
• Возможность предварительного просмотра изображений с IP-камер (MJPG через HTTP и в версии 1.04: MPEG-4, H.264). по RTSP)
• любому. Дополнительная клавиатура, подключенная к шине, может быть подключена через Ethernet – что позволяет удвоить количество клавиатур в системе
• широкий набор выделенных виджеты с различными функциями, в том числе: виджет погоды, в который загружается прогноз с openweathermap.org.
• масштабирование размеров виджетов.
• возможность представления состояния системы при отображении заставки.
• фото кадровая функция
• возможность сохранения конфигурации пользовательского интерфейса непосредственно из программы TSI Builder на клавиатуру через сеть Ethernet
• встроенное устройство чтения карт памяти microSD, microSDHC (не входит в комплект)
• цвет: белый, также доступен в черном цвете (INT-TSI-B)
• класс окружающей среды по EN50130-5: II
• ​рабочая температура: -10°C …+55°C< /li>
• максимальная влажность: 93% (±3%)
• напряжение питания: 12В постоянного тока (±15%)
• потребляемый ток: 500 мА (в режиме ожидания), 620 мА (макс.)
• Размеры корпуса: 196 x 129 x 22 мм
• ​Вес: 430 г

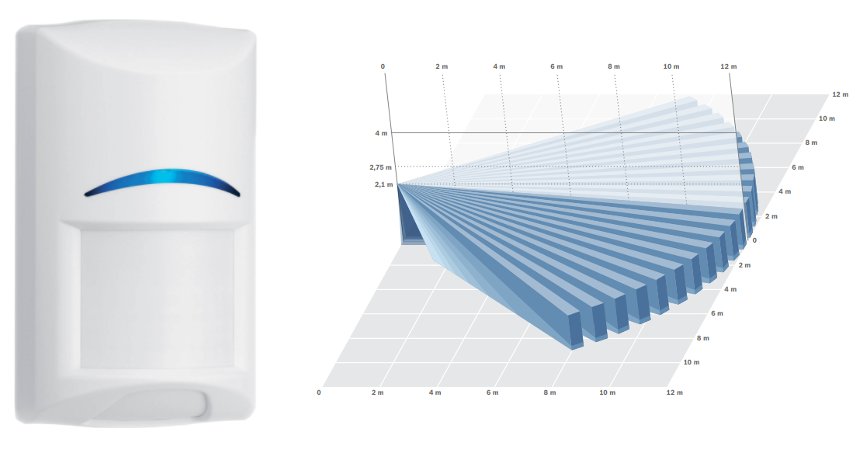

ПРОВОДНОЙ, ВНУТРЕННИЙ ПИР-ДЕТЕКТОР ДВИЖЕНИЯ Bosch Gen2 ISC-BPR2-W12 использует 2 линзы Френеля, обеспечивающие четкое изображение по всему полю обзора и высокую эффективность обнаружения злоумышленников. . Эти линзы характеризуются высокой плотностью (77 зон) в 7-слойной системе, а регулируемая линза области непосредственно под устройством позволяет настроить 3 дополнительные контролируемые зоны. Улучшенные параметры мониторинга зоны непосредственно под устройством и зона мониторинга 12 м х 12 м позволили охватить всю поверхность. Дополнительным преимуществом датчика является уровень, расположенный в задней части корпуса, что позволяет точно позиционировать датчик.

✅ FSP (Первый шаг) Обработка) позволяет практическинемедленно реагировать на присутствие человека без генерации ложных тревог из других источников. Чувствительность зависит от параметров анализируемого сигнала: амплитуды, поляризации, крутизны и времени. Это избавляет установщика от необходимости выбора уровня чувствительности, повышая простоту установки и надежность.

✔ Оптическая камера и электроника герметично заключены в лицевую панель с защитной крышкой. во избежание повреждений во время сборки. Благодаря этому на работу извещателя не влияют циркуляция воздуха и насекомые. Детектор самостоятельно регулирует свою чувствительность, поэтому может идентифицировать злоумышленников практически при любой температуре.

❗ Детектор не имеет возможности игнорировать домашних животных. ❗

✅ ОСОБЕННОСТИ ПРОДУКТА (Gen2 ISC-BPR2-W12):

• динамическая температурная компенсация — отличная эффективность обнаружения в любых условиях
• диапазоне на всей поверхности 12 х 12 м
• угол обзора: 85 градусов
• регулировка чувствительности
• первый этап анализа (FSP)
• тест функции
• устойчивость к радиочастотным помехам
• возможность изменения высоты установки, не требует дополнительных регулировок – сокращение времени установки и меньшее количество ложных срабатываний
• самоблокирующийся корпус и встроенный пузырьковый уровень - сокращенное время сборки
• обработка сигнала микропроцессором

✅ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Gen2 ISC-BPR2-W12):

• тип оптики: Френеля
• рекомендуемая высота установки: 2,2 – 2,75 м
• класс безопасности: 2 класс
• рабочая температура : -30 градусов C .. +55 градусов C
• питание: 9~15 В постоянного тока
• макс. ток потребления: 18 мА
• размеры: 105 х 61 х 44 мм

МОДУЛЬ СВЯЗИ GPRS SatelINT-GSM LTE позволяет ПКП серии INTEGRA и INTEGRA Plus обмениваться данными через 2G, 3G или 4G. Работает на шине клавиатуры ПКП. Он поддерживает 2 SIM-карты, с помощью которых он может одновременно принимать сообщения и входящие вызовы. Все передачи GPRS шифруются в стандарте AES-192.

Устройство отслеживает события на 2 станциях мониторинга (например, агентствах безопасности) через сотовую сеть, используя мобильную передачу данных. данные и SMS-сообщения с возможностью установки приоритета для каждого из упомянутых путей передачи. Уведомления о событиях создаются автоматически на основе записей из памяти событий ПКП. Модуль отправляет информацию в виде SMS-сообщений или через сервис CLIP (макс. 16 номеров), а в случае сотрудничества с ПКП INTEGRA Plus, также по электронной почте. сообщения (макс. 16 адресов). После установки мобильного приложения INTEGRA CONTROL (например, на смартфон) становятся доступны PUSH-уведомления.

✨ Устройство позволяет удаленно управлять систему с использованием:

• мобильного приложения INTEGRA CONTROL (GPRS);
• SMS-сообщений;
• бесплатного сервиса CLIP;
>
• Программа GUARDX.

Связь через сотовую сеть обеспечивает беспроводное соединение ПКП и компьютера с установленными программами DLOADX и GUARDX и тем самым позволяет настраивать и управлять системой даже из удаленного места. Соединение между модулем и компьютером может быть установлено через сервис настройки соединения SATEL.

INT-GSM LTE может работать с ETHM-1 Plus Модуль Ethernet (в комплект не входит, подключение через RS-485). По умолчанию сотовая сеть является резервным каналом связи для сети Ethernet. Этот дуэт позволяет осуществлять двухканальный мониторинг (Dual Path Reporting) в соответствии со стандартом EN 50136, а также определять приоритет каналов мониторинга событий (Ethernet, мобильные данные и SMS).

✨ Подключение к сигнализации ПКП возможно двумя способами:

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (INT-GSM LTE):

• работа с ПК INTEGRA и INTEGRA Plus панели (версия 1.19 или выше)
• поддержка 2-х SIM-карт
• возможность проверки баланса предоплаченного счета
• синхронизация времени с NTP-сервера или мобильной сети
• уведомления: SMS, CLIP, PUSH, электронная почта (INTEGRA Plus)
• дистанционное управление: SMS, CLIP, мобильное приложение
• мониторинг: сотовые данные (TCP/UDP), SMS-сообщения.
• Возможность сотрудничества с модулем Ethernet ETHM-1 Plus (версия 2.07 или выше):

  - Двухпутевая отчетность, соответствующая стандарту EN 50136.

  - запасной путь связи.

• возможность использования сервиса настройки соединения SATEL.
• поддержка системы из мобильного приложения INTEGRA CONTROL.

  - Android (версия 4.2). .7 или выше)

  - iOS (версия 5.0) или выше)

• программирование панелей управления с помощью DLOADX (версия 1.19.004 или выше) – удаленное подключение

• li>
• управление охранной системой с помощью GUARDX - удаленное подключение
• работа с системой ИНТЕГРУМ (интеграция многих систем охранной сигнализации на базе ПКП INTEGRA и INTEGRA Plus)
• удаленный модуль обновление программного обеспечения через UpServ
• класс окружающей среды по EN50130-5: II
• рабочая температура: -10...+55°C
• макс.

ПРОВОДНОЙ ОПТИКО-АКУСТИЧЕСКИЙ СИГНАЛЕР Satel SP-4001 R оснащен сверхяркими светодиодами и пьезоэлектрическим преобразователем. Вы можете выбрать один из 3 видов модулированной звуковой сигнализации интенсивностью 120 дБ, дополнительно можно независимо запускать оптический и акустический сигнал.

Также имеется противосаботажная защита от вскрытия корпуса или отсоединения его от стены, а внутренняя крышка из оцинкованного листового металла обеспечивает дополнительную защиту платы электроники и преобразователя от механических повреждений. Благодаря соответствующей пропитке электроника также устойчива к воздействию сложных условий окружающей среды.

Сигнализатор предназначен для установки на открытом воздухе. Корпус сигнализатора выполнен из поликарбоната. , что обеспечивает высокую механическую прочность и эстетичный внешний вид устройства.

✔ ХАРАКТЕРИСТИКИ ПРОДУКТА (SP-4001R):

• акустическая сигнализация: пьезоэлектрический преобразователь
• оптическая сигнализация: сверхяркие светодиоды
• внутренняя металлическая крышка
• антисаботажная защита от отделения от основания и открывания

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (SP-4001R):

• уровень звука (на расстоянии 1 м): до 120 дБ
• класс окружающей среды по EN50130-5: III
• >цвет корпуса: красный
• li>
• рабочая температура: -35 градусов С ... +55 градусов С
• макс. влажность: 93 % (±3 %)
• напряжение питания: 12 В постоянного тока (±15 %)
• макс. ток потребления: 40 мА (оптическая сигнализация), 230 мА (звуковая сигнализация), 270 мА (оптическая и акустическая сигнализация)
• размеры: 148 x 254 x 64 мм
• вес: 890 г

КОРПУС НАВЕРХНЕГО МОНТАЖА Satel OPU-4 P может использоваться в подсобных помещениях, на виду. Основание корпуса можно встроить в стену, а значит, сам корпус будет занимать меньше места. Универсальность и габариты корпуса позволяют устанавливать внутри ПКП SATEL, модули их расширения, модули связи, контроллеры и многие другие устройства.

Оснащен двойной защитой от саботажа. защита: перед открытием крышки и отсоединением ее от стены. Также имеется место для установки сетевых трансформаторов мощностью 40 или 60 ВА и резервной батареи 12 В емкостью 7 или 7,2 Ач. Не блокирует и не ослабляет радиосигнал, поэтому внутри можно размещать беспроводные устройства с антеннами.

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (ОПУ-4 П): >

• двойная защита от несанкционированного доступа
• ​возможность установки беспроводных устройств с антеннами внутри корпуса
• ​место для трансформатора: 40 или 60 ВА< /li>
• ​ li>
• возможность установки блока питания АПС-412 вместо трансформатора
• поверхностный монтаж
• применение:

  - сигнализация панели управления производства SATEL

  - модули расширения производства SATEL

  - модули связи GSM производства SATEL

  - дверные контроллеры ACCO с источником питания и без него

  - дверные контроллеры ACCO с источником питания и без него

  - модули связи GSM производства SATEL

  - p>

  - Панель контроля доступа ACCO-NT

• размеры: 266 x 286 x 100 мм

ТРАНСФОРМАТОР Pulsar AWT150 предназначен для питания устройств, требующих переменного напряжения: 16В или 18В.

✅ ТЕХНИЧЕСКАЯ СПЕЦИФИКАЦИЯ (AWT150):

• Напряжение питания: 230 В переменного тока, 50 Гц
• Выходное напряжение (U1/U2/U3): 16 В/18 В
• Мощность: 40 ВА< /li>
• ток, потребляемый при номинальной нагрузке от сети ~230В: 0,20А
• номинальный выходной ток (I1/I2/I3): 2,2А/2,0А
• короткий защита цепи и перегрузки: предохранитель F в первичной цепи трансформатора (T 315 мА/250 В)
• термическая защита: 130 градусов C (нереверсивная)
• соединительные разъемы: AWG 24- 12, 2,5 мм2
• степень защиты: IP30
• корпус: PC/ABC, UL94-V0
• рабочая температура/термокласс: -10 градусов C . .. +40 градусов C/Ta 40B
• относительная влажность: 90%
• размеры: 72 x 115 x 70 мм
