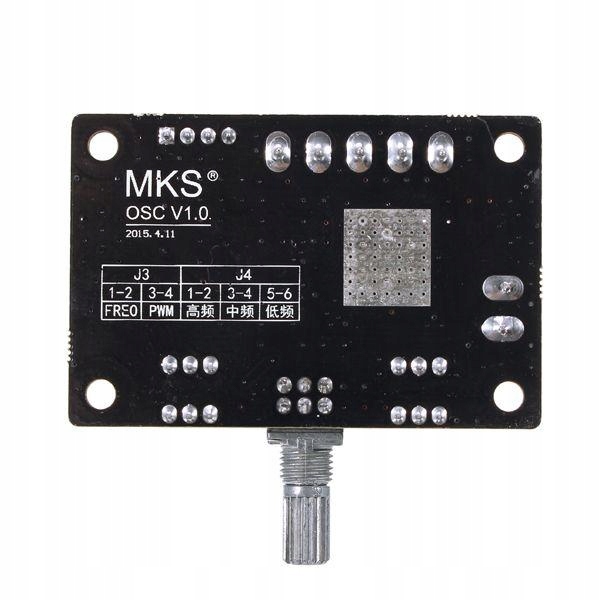

Ручной контроллер MKS OSC v1.0 Контроллер шагового двигателя
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 79
Покупая «Ручной контроллер MKS OSC v1.0 Контроллер шагового двигателя», вы можете быть уверены, что данное изделие из каталога «Принадлежности» вы получите через 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.
Этот модуль позволит нам справиться с работой шаговых двигателей. Благодаря этому мы можем регулировать скорость вращения двигателя ORA (слева/справа). Плитка может дать сигнал ШИМ или импульс в 3 частотных диапазонах. Мы можем поставить его с напряжением от 8 В до 24 В благодаря такой высокой толерантности к напряжению, нам, вероятно, не придется предоставлять отдельный источник питания для нашего модуля
Помните, этот модуль является только генератором управления, а не контроллером двигателя
Модуль должен быть подключен к контроллеру двигателя, а не непосредственно под двигателем
Из -за того, что часто маркировки не являются однородными, следует иметь в виду, что такие ярлыки означают одинаковые:
- en = ena = enable
- pul = puls = clk
- dir = cw = cww
В галерее Описание выходов плитки
Возможность установки 3 рабочих частот:
- Низкий: 5,4K-160 кГц
- Среднее: 540-16,6 кГц
- Высокий: 80-2,4 кГц
В случае соединения общего анода мы комбинируем:
- en+, pul+, dir+total для анода
- en-z en,
- pul- z clk
- Dir-z Dir
В случае соединения общего катода мы комбинируем:
- En-, Pul-, Dir- вместе, чтобы катодировать
- en+ z en,
- pul+ с clk
- Dir+ с Dir
Ручный контроллер MKS OSC v1.0
контроллер двигателя шагового двигателя
