Розширений подвійний ЦАП FiiO KA17 для телефону ES9069q

FiiO KA17

Усилитель для наушников с ЦАП

• Режим настольного компьютера 650 мВт+650 мВт

• Двойной цифровой преобразователь ES9069Q аналоговые преобразователи

• Десятиуровневый высокоточный PEQ

• 16-ядерный XMOS XU316

• Многокаскадный сбалансированный усилитель для наушников THX AAA 78+

• p>

• Многокаскадная аудиосхема Hi-Fi

• 3-каскадная 10-полосная конструкция источника питания

• Отдельные цифровая и аналоговая секции

• Интуитивно понятный точечный дисплей

p>

• Независимый источник питания USB Type C

Режим рабочего стола

Наш режим рабочего стола постоянно совершенствуется с появлением различных портативных моделей, таких как: M17, Q7, M15S, Q15 и KA13. Теперь к KA17 добавлен улучшенный стационарный режим.

FIIO KA17 имеет специальный стационарный режим, активируемый

специальным переключателем D.Mode. Как только этот режим включен, KA17

автоматически настроит ЦАП, питание усилителя и выходную мощность, чтобы полностью раскрыть их потенциал при более высокой выходной мощности.

Параллельные выходы

Значительное увеличение мощности

При соответствующем питании на USB-входе и включенном стационарном режиме

Четыре усилителя для наушников THX на борту KA17 работают вместе параллельно, обеспечивая больший ток и большую общую выходную мощность. В результате получается выходная мощность до 270 мВт + 270 мВт для несимметричного выхода и до 650 мВт + 650 мВт для симметричного выхода.

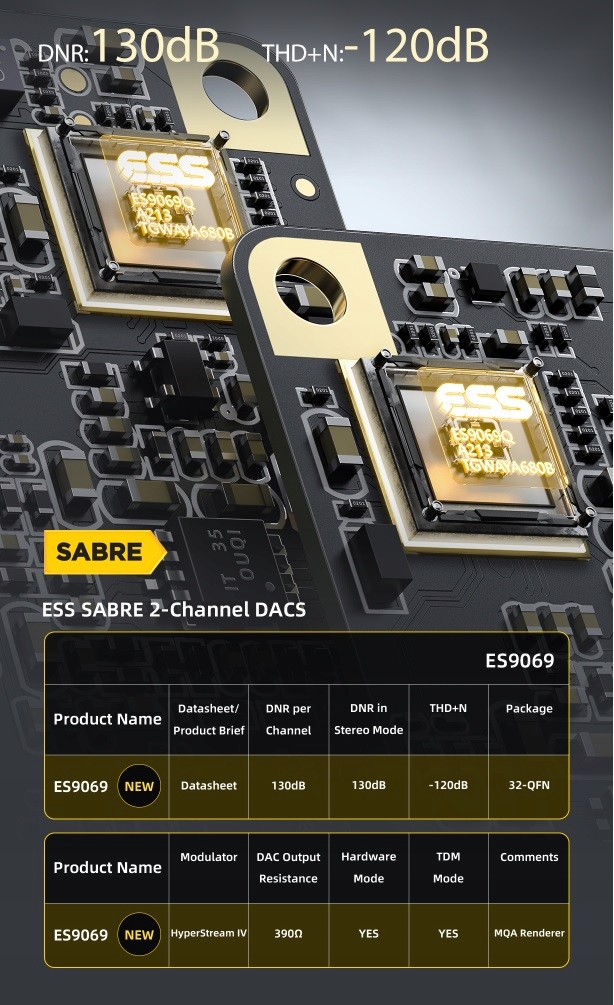

Два флагманских ЦАП ES9069Q

Отличная производительность

В KA17 используются два новых флагманских ЦАП ESS ES9069Q на базе 4-го процессора 32-битная технология поколения HyperStream. Эти чипы обладают еще более высокой производительностью, меньшим энергопотреблением и меньшим количеством цифрового шума, чем предыдущие поколения, обеспечивая абсолютно чистый и чистый звуковой фон.

Прецизионный PEQ

Чип XMOS XU316 позволил инженерам FIIO разработать высокоточный регулируемый PEQ* с 10 настраиваемыми частотными диапазонами. Собственный алгоритм и интерфейс PEQ компании FIIO позволяют точно настраивать частоту, усиление и полосу пропускания каждой полосы PEQ, позволяя точно настраивать звук в соответствии с вашими предпочтениями.

*Управление PEQ поддерживается в PCM. форматы до 192 кГц/24 бита

*PEQ в настоящее время не поддерживается в UAC1.0.

Превосходная производительность

16-ядерный XMOS XU316 аудиофильского уровня

USB-задачи KA17 поддерживают 16-ядерный XMOS XU316 . Это редкая

схема, встречающаяся в портативных аудиоустройствах. Этот чип характеризуется меньшей задержкой, более стабильной передачей сигнала и лучшей совместимостью, чем обычно используемые чипы управления USB. В сочетании с двойными кварцевыми генераторами KA17 способен обрабатывать различные источники цифрового звука с различной частотой дискретизации.

Совершенно новая конструкция усилителя для наушников — THX AAA 78+

Усилитель для наушников THX AAA 78 отлично работает с нашими плеерами M11 Pro и M11 Plus. Теперь на борту KA17 можно найти еще более новый и улучшенный THX AAA 78+. THX AAA 78+ — это система с 8 операционными усилителями, работающими параллельно в 4-канальной, полностью балансной конфигурации, что позволяет не только получить более высокую выходную мощность, но и более детальный и реалистичный звук.

Многокаскадная аудиосхема Hi-Fi

Инженеры FIIO умело адаптировали конструкции аудиосхем цифровых аудиоплееров среднего и высокого класса к компактному KA17. Благодаря точной обработке цифровых аудиосигналов с помощью двухкристаллических генераторов и высокопроизводительному ЦАП, преобразующему цифровые сигналы в аналоговые, передаваемые через надежную аналоговую секцию, состоящую из усиления напряжения LPF, расширения тока BUF и усилителей для наушников, работающих параллельно, вы можете быть уверены. что KA17 способен воспроизводить детали и динамику вашей музыки, как высококачественный цифровой аудиоплеер.

Отдельные цифровая и аналоговая секции

Цифровая и аналоговая части аудиосхемы KA17 расположены на совершенно отдельных печатных платах, каждая из которых оснащена защитным колпачком для полной изоляции. Такое решение гарантирует, что цифровая и аналоговая части аудиосхемы не будут мешать друг другу, обеспечивая точную обработку аудиосигналов.

3-ступенчатый 10-канальный источник питания

Внутри KA17 находится 3-ступенчатый источник питания с 3 основными дорожками. Три основных этапа питания включают в себя первый этап фильтрации + защиты от перенапряжения, второй этап преобразования усиления DC-DC и третий этап стабилизации напряжения LDO. Эта фильтрация электрической энергии применяется к каждому из трех основных путей питания, по одному для цифрового сигнала, цифро-аналогового преобразования и аналогового сигнала в аудиосхеме. Причем силовая цепь разделена на десять дорожек меньшего размера. В блоке питания KA17 используются многие из тех же принципов, что и в усилителях для настольных наушников, что обеспечивает прочную основу для превосходного звука KA17.

Интуитивно понятный точечный дисплей

KA17 использует 0,91-дюймовый матричный дисплей, на котором четко отображаются различные функции. Кроме того, его сочетание с физическими кнопками позволяет легко настраивать различные параметры, такие как ориентация экрана, фильтры и таймер отключения дисплея.

Независимое питание через USB C

KA17 оснащен двумя портами USB Type C. Один из них представляет собой обычный порт, используемый для подключения к другим устройствам, например, телефонам. планшеты и компьютеры. Оранжевый порт на боковой стороне устройства предназначен для подключения внешнего источника питания. Подключив внешний источник питания к этому порту, KA17 может обеспечить более высокую выходную мощность и лучшую производительность, не разряжая аккумулятор вашего телефона или другого подключенного устройства.

Ряд систем безопасности

KA17 имеет встроенную систему контроля температуры и системы вывода постоянного тока, которые гарантируют, что как само устройство, так и подключенные наушники не будут повреждены в необычных ситуациях. условия . Вы также можете установить максимальный уровень громкости, чтобы случайно не повредить слух.

В комплекте:

① KA17*1

② Чехол из эко-кожи*1

③ Кабель для передачи данных Тип USB- C — OTG*1

④ Адаптер USB Type-A — C*1

⑤ Пылезащитная крышка USB-штекера*2

⑥ Краткое руководство* 1

⑦ Гарантийный талон*1

• USB-чип: XMOS XU316

• Цифро-аналоговый преобразователь: ES9069Q*2

• Операционный усилитель: OPA1662*2

• Усилитель для наушников : полностью балансный THX AAA 78+

• Максимальное количество поддерживаемых форматов:

- Асинхронный 768 кГц/32 бит, DSD512, полное декодирование MQA

• Нет режим Драйвер ЦАП USB: поддерживается

• Дисплей: 0,91-дюймовый матричный дисплей

• Выходы для наушников: небалансный 3,5 мм + балансный 4,4 мм

• Размеры : прибл. 64,0 x 27,7 x 12,7 мм

• Вес: прибл. 33,5 г

• Выходная мощность 1:

p>

- L+ R≥270мВт+270мВт (32Ом/THD+N<1%/несимметричный режим/режим рабочего стола)

• Выходная мощность 2:

- L+R≥650мВт+650мВт (32 Ом/THD+N<1%/сбалансированный режим/постоянный режим)

• Выходная мощность 3:

- L+R≥140 мВт+ 140 мВт (32 Ом/THD+N<1) %/несимметричный режим/без стационарного режима)

• Выходная мощность 4:

- L+R≥300 мВт+300 мВт (32 Ом/THD+N<1%/сбалансированный режим) /нет устойчивого режима)

• Выходная мощность 5:

- L+R≥30мВт+30мВт (300 Ом/THD+N<1%/несимметричный режим/стационарный режим)

• Выходная мощность 6:

- L+R≥90 мВт+90 мВт (300 Ом/THD+N<1%/сбалансированный/стационарный режим)

• Отношение сигнал/шум: ≥126 дБ (A-взвешенное)

• Уровень шума: PO<2 мкВ (A-взвешенное); BAL<2,2 мкВ (A-взвешенное)

• THD+N: <0,0004 % (1 кГц/32 кОм)
