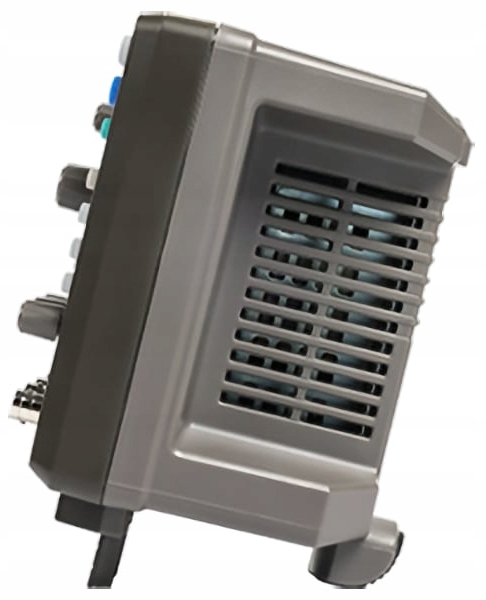

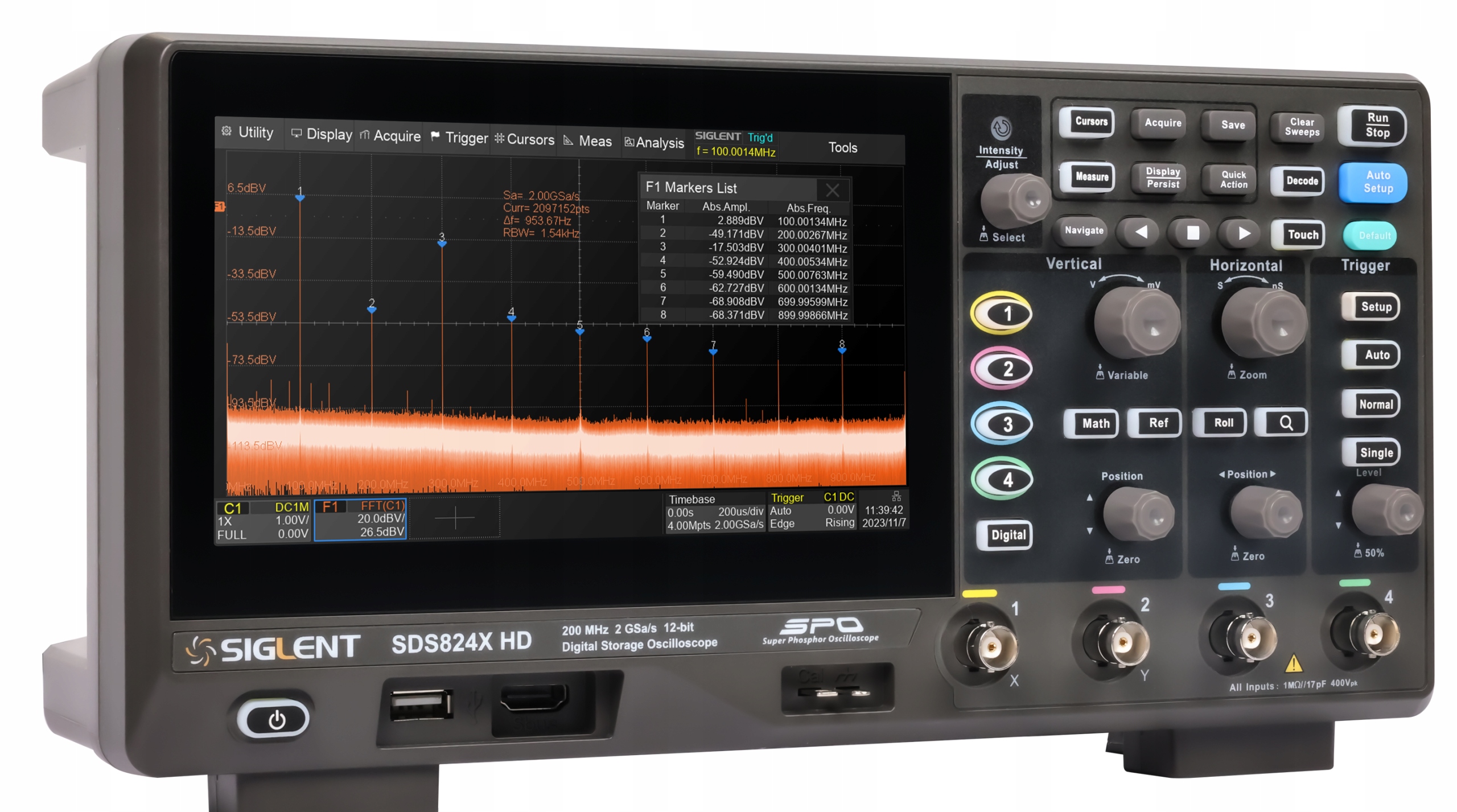

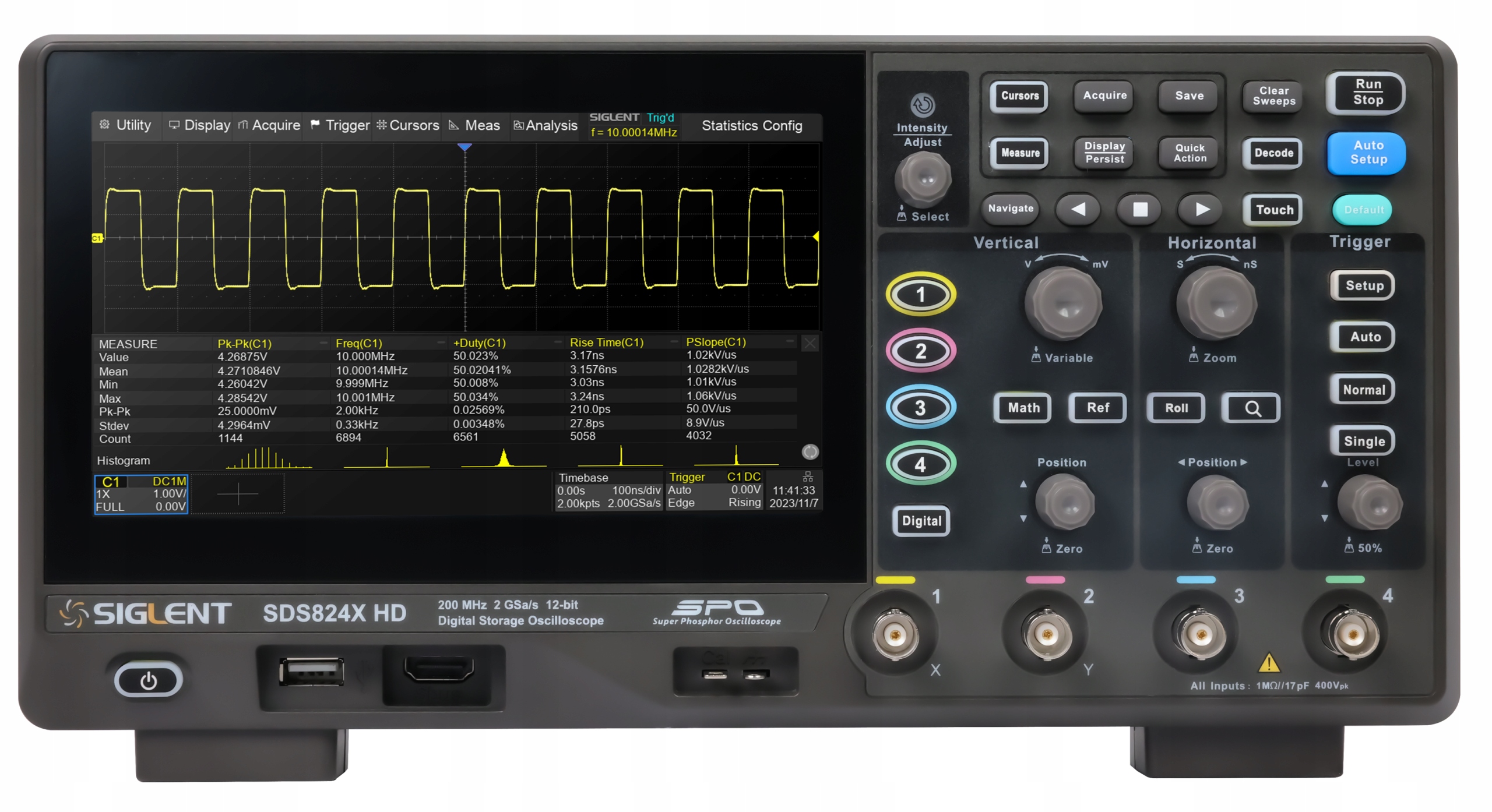

Цифровой осциллограф SDS812X HD, 2x100 МГц, 2 Гвыб/с, 12 бит, без звука

SDS812X HD — это усовершенствованный цифровой осциллограф, разработанный известным производителем SIGLENT, который предлагает широкие возможности измерения и анализа сигналов. Благодаря полосе пропускания 100 МГц и двум каналам измерения пользователь может точно анализировать сигналы разных частот. Обработка выборки 2 Гвыб/с и большая память объемом 50 МБ обеспечивают точность и надежность измерений даже при высоких скоростях сигнала. Кроме того, использование 12-битных аналого-цифровых преобразователей и технологии SPO гарантирует высокое качество измерений и детальный анализ сигналов.

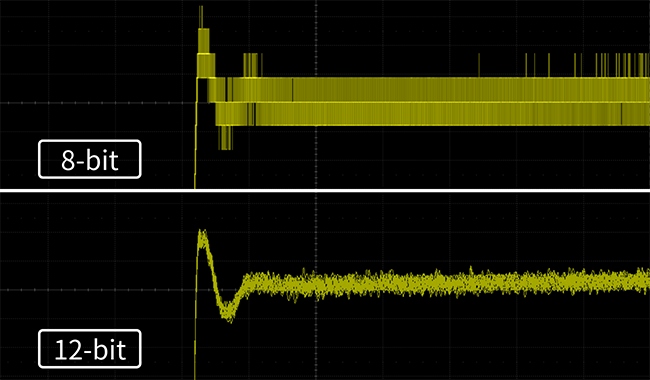

12-битное высокое разрешение

Осциллографы высокого разрешения обладают превосходными возможностями обнаружения и отображения сигналов, что помогает анализировать детали и характеристики сигналов и обеспечивает огромное преимущество в таких приложениях, как прецизионное тестирование источников питания, измерение пульсаций мощности, оптимизация производительности оборудования и модульное тестирование. контроль.

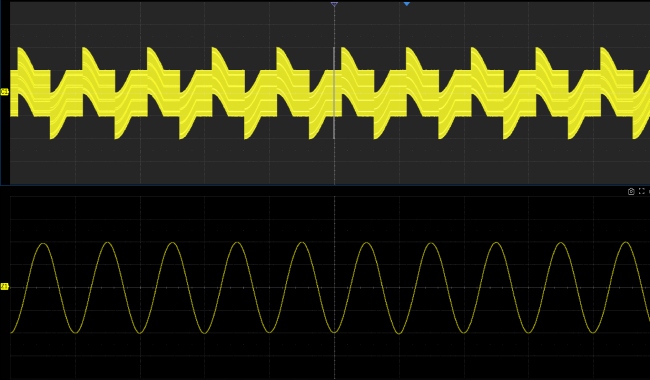

Большой объем памяти

Благодаря максимальной глубине памяти SDS800X HD подходит для наблюдения и анализа долговременных сигналов, низкочастотных сигналов и переходных процессов. Благодаря большой глубине памяти осциллограф способен обрабатывать больше данных, а точность и стабильность результатов вычислений выше.

Запуск и декодирование

SDS800X HD предлагает несколько типов запуска, включая фронт, наклон, задержку, установку/удержание и различные запуски по шине (последовательные запуски). Он поддерживает запуск и декодирование протоколов I2C, SPI, UART во встраиваемых системах и протоколов CAN, LIN в автомобильной промышленности, а также может точно собирать и интуитивно отображать информацию о протоколах шины в виде таблицы или другим способом, чтобы вы могли стабильно тестировать.

Осциллограф SDS812X HD также предлагает расширенные функции анализа, такие как поддержка градации интенсивности света с углом 256 градусов и отображение цветовой температуры, что обеспечивает детальный анализ сигналов. Благодаря расширенным режимам запуска и декодированию цифровых шин, таких как IIC, SPI, UART, CAN, LIN, пользователь имеет полный контроль над процессом измерения. Кроме того, математические функции, БПФ с 2 млн точек и поддержка эталонных и математических сигналов позволяют проводить более расширенный анализ сигналов. Встроенный 7-дюймовый LCD-TFT-дисплей с емкостным сенсорным экраном и поддержкой жестов, мыши и клавиатуры обеспечивает интуитивное и удобное управление устройством. Кроме того, USB-хост, локальная сеть и встроенные интерфейсы веб-сервера обеспечивают удаленное управление и простую интеграцию с другими измерительными устройствами.

Технические параметры

• модель: SDS812X HD
• производитель: SIGLENT
• пропускная способность: 100 МГц
• количество каналов: 2
• выборка: 2GSa/s
• запись памяти: 50M
• 12-битные АЦП
• 1 встроенный АЦП
• Технология SPO
• Скорость захвата сигналов :
• ► нормальный режим: 120 000 ВтФм/с
• ► последовательный режим: 500 000 ОвФм/с
• поддержка 256-градусной градации интенсивности света и цветовой температуры дисплей
• цифровая система запуска
• расширенные режимы запуска: наклон, наклон, ширина импульса, окно, рант, интервал, шаблон, видео (HDTV), квалифицированный, N-й фронт, задержка, настройка , время удержания
• декодирование и запуск цифровых шин: IIC, SPI, UART, CAN, LIN
• режим последовательного сбора данных с разделением максимальной длины записи на сегмент (до 80 000) с очень малым мертвым временем.
• функция записи осциллограмм (истории) до 80 000 кадров - регистратор.
• автоматическое измерение 50 параметров.
• поддержка статистики и гистограмм, тренды, стробированные измерения
• математические функции
• функция БПФ с 2 млн точек

• эталонные сигналы
• 4 математических сигнала (сложение, вычитание, умножение, деление, интегрирование, дифференцирование, квадратный корень и т. д.)
• поддерживает редактируемые пользователем математические функции
• расширенные возможности анализа данных, т. е. поиск, навигация, счетчик, диаграмма Боде и анализ мощности (опционально).
• функция маски.
• 7-дюймовый ЖК-TFT-дисплей. с разрешением 1024 x 600 точек
• емкостный сенсорный экран
• управление экраном жестами
• интерфейсы устройства: USB Host (USBTMC), LAN (VXI-11/Telnet) / Socket), Pass/Fail, Trigger Out.
• встроенный веб-сервер, обеспечивающий удаленное управление через порт LAN.
• Поддержка команд SCPI.
• Поддержка мыши и клавиатуры< /li>
• Поддержка NTP
• Напряжение питания: 100–240 В переменного тока, 50/60 Гц
• Размеры: 312 x 151 x 132,6 мм
• Вес: 2,6 г. кг

Более подробную техническую информацию можно найти в загружаемом файле внизу аукциона!

В комплект входят

- 1 цифровой осциллограф Siglent SDS812X HD

- 1 USB-кабель

- 1 кабель питания

- 2 зонда с делителем 1:1/1:10, адаптированным к диапазону

Доступны дополнительные параметры

- SDS1000XHD-FG — разблокировка функционального генератора 25 МГц (программное обеспечение) — требуется внешний генератор

- SAG1021I – внешний генератор функций 25 МГц (аппаратный)

- SDS1000XHD-16LA – разблокировка логического анализатора (программное обеспечение) – требуется внешний датчик

- SLA1016 – внешний логический пробник

- SDS1000XHD-PA – разблокировка функции анализа мощности (программное обеспечение) – требуется внешний модуль

- DF2001A - модуль анализа мощности (аппаратный)
