AFRISO

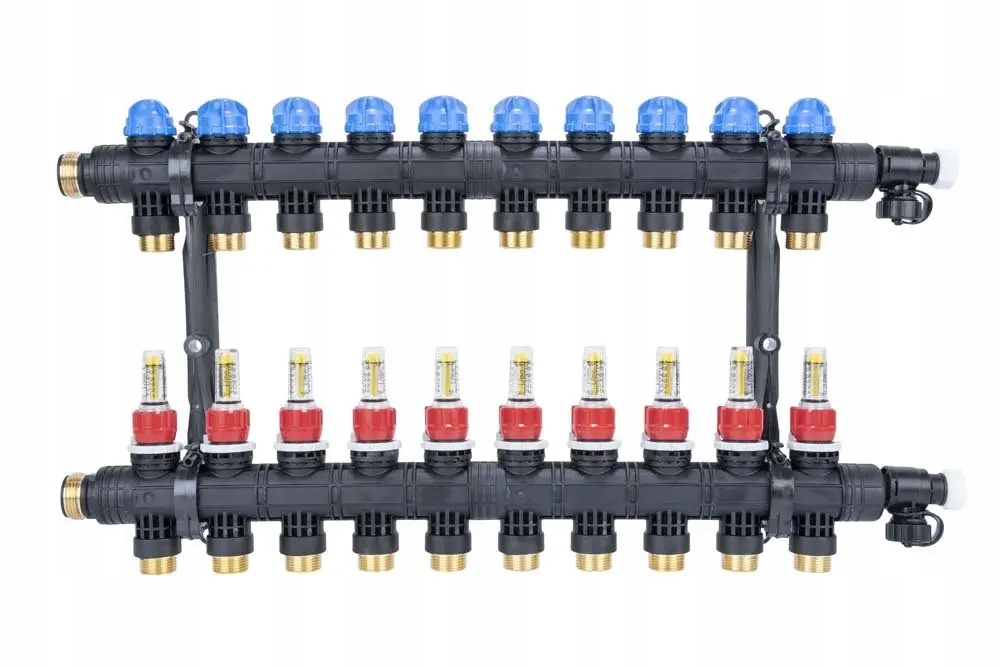

ProCalida EF1 K 10 отопительных контуров, G1", 0,2÷1,6 л/мин

Арт.№: 81270/ p>

Применение

Используется в установках поверхностного отопления или охлаждения.

Монтаж в шкафу, расположенном в стене/на стене здания или под потолком при потолочной установке.

Распределяет тепло/холод от источника по отдельным контурам поверхностной установки.

Регулирует поток среды в каждом контуре.

Описание

Изготовлен из полиамида PA66.

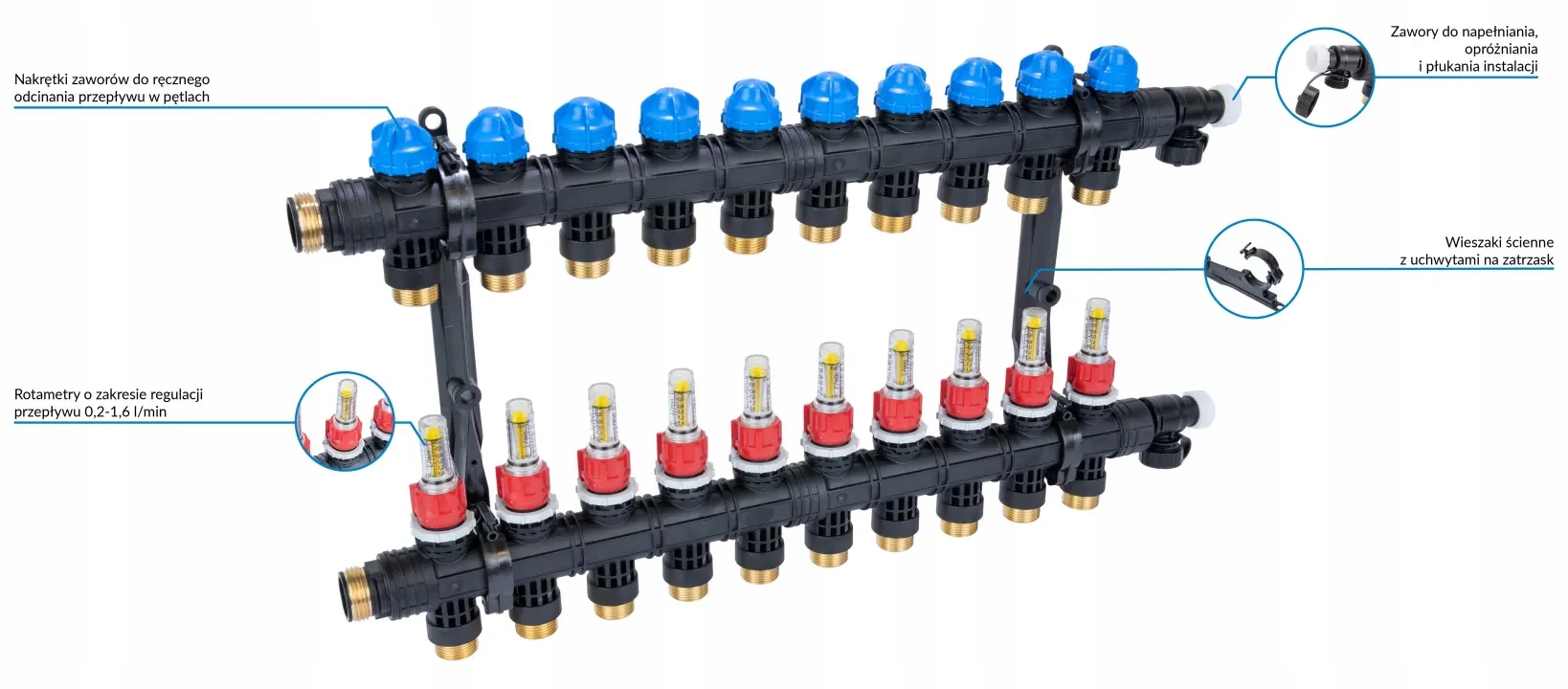

Подающая балка оснащена ротаметрами с диапазоном регулировки расхода 0,2 – 1,6 л/мин.

Обратная балка оснащена клапанными колпаками для ручного перекрытия потока в заданном контуре.

Балки заканчиваются клапанами для наполнения, опорожнения и промывки установки.

>Термоэлектрические приводы можно установить на запорные клапаны обратной балки (например, TSA-01) и подключить их к системе зонального контроля (например, FloorControl, CosiTherm), что позволит задавать разные температуры в каждой зоне.

Предметы доставки

Возвратная и подающая балка.

Две настенные вешалки.

Винты с дюбелями для стены монтаж подвесов.

Винты для крепления защелок балки.

Плоские прокладки для подключения установки.

Запасные уплотнительные кольца для подключения модулей распределителя.

Наклейки для маркировки петель.

Технические данные

• количество цепей

  10

• соединения

  2xG1"

• диапазон регулировки ротаметра

  0,2÷1,6 л/мин

• подключения термоэлектрических приводов

  M30x1 .5

• рабочие параметры

  макс. 90 градусов при давлении 3 бар, макс. 60 градусов при давлении 6 бар
