4-СЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ КОМПЛЕКТ 80л/мин

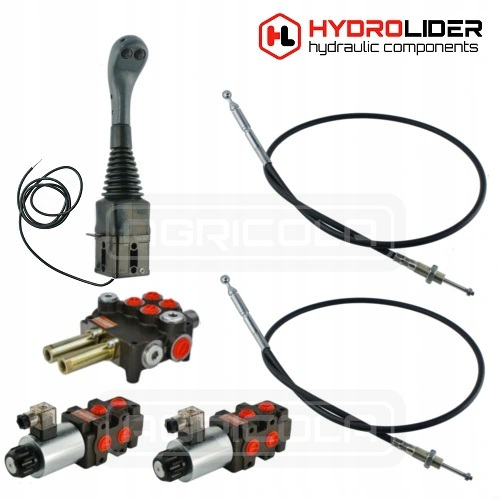

В комплект входят:

• шаровой джойстик с кнопкой
• два Линии длиной 2 м (можно изменить на 1 м; 1,5 м; 2,5 м; 3 м)
• 2-секционный гидрораспределитель 80л/мин
• два электромагнитных клапана 6/2 90л/мин 12В

Производство:

Оригинальный продукт марка Hydrolider, условное обозначение: 1.25.35.004.3

Применение:

Широко применяется в гидравлических системах в строительстве, сельском хозяйстве и промышленности. Комплект адаптирован к различным типам машин, таким как: сельскохозяйственные машины, тракторы, опрыскиватели, зубры, циклопы, погрузчики HDS, строительные машины, погрузчики, экскаваторы, подметальные машины, промышленные машины и другие устройства с гидравлическим управлением.

Адаптирован для тракторов и машин с закрытой гидросистемой (без системы LS), в которой поддерживается постоянное давление. Эти системы часто имеют приоритетный клапан, и насос одновременно приводит в действие гидравлику погрузчика и орбитрул в системе рулевого управления, например, в старых моделях тракторов John Deere.

Идеально подходит для управления двумя секциями за один поворот. подъем рамы и наклон ковша, в тракторах, где производительность гидронасоса не превышает 80л/мин.

Пример применения:

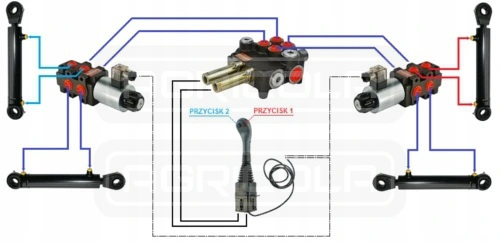

Управление двумя независимо работающими исполнительными механизмами (фото).

Общая информация:

Джойстиковое управление имеет множество преимуществ, которые делают работу быстрее, приятнее и безопаснее. Джойстик означает, прежде всего, более комфортное, удобное и точное управление машиной. Установка джойстика внутри кабины и вынос распределителя наружу обеспечивает чистоту кабины и отсутствие утечек масла.

Джойстик:

Предназначен для механического управления двумя секциями. в дистрибьюторе. Дополнительно он имеет две кнопки и выход электропроводки, что дополнительно позволяет управлять, например, двумя электромагнитными клапанами.

Конструктивные элементы внутри джойстика алюминиевые, корпус из прочного пластика. Европейское производство NIMCO.

Ссылки:

Стандартная длина кабелей: 2 м (мы отправляем их, если клиент не указал иное). Возможность изменения длины линий до 1 м; 1,5 м; 2,5 м; 3м без изменения цены комплекта.

• Резьба со стороны распределителя: корпус троса М16х1,5, кабельная стяжка М6х1.
• Со стороны джойстика шарик с диаметр 14 мм.

Польское производство, производится для Agricola Hydraulic Components.

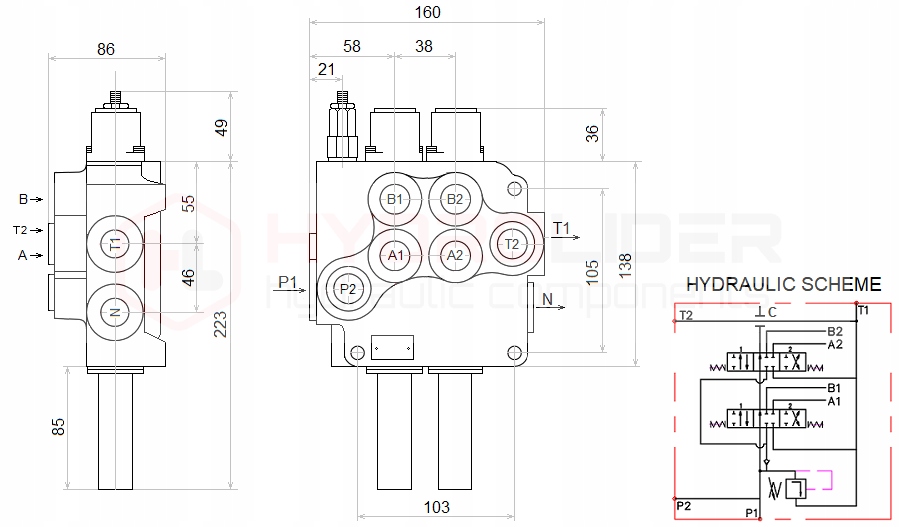

ДВУХСЕКЦИОННЫЙ ГИДРАВЛИЧЕСКИЙ ДЕЛИТЕЛЬ:

Максимальный расход до 80 л/мин. Управление односторонними и двухсторонними цилиндрами. Рекомендуется управлять распределителем с помощью тросов и джойстика.

Управление:

Оба движка трехпозиционные (1 – 0 – 2), пружинно- нагружены, т.е. сами возвращаются в нейтральное положение при ослабленном тросе.

• Положение 0 нейтральное (трос ослаблен), шток цилиндра стоит - масло уходит в перелив .
• Позиция 1 рабочее положение (трос тянет ползунок), шток цилиндра выдвигается.
• Рабочее положение 2 (трос толкает ползунок), шток цилиндра втягивается.

Подключение:

Внутренняя резьба в корпусе: питание: 1/2"; возврат: 3/4 дюйма; сечения: 1/2"

Кабельные соединения:

• Внутренняя резьба трубки: M16x1,5
• Внутренняя резьба наконечник ползуна: M6x1,5

Диапазон давления:

• Максимальное давление подачи: 250 Бар
• Максимум давление на обратка: 50 Бар
• Максимальное давление на секциях: 300 Бар
• Давление открытия перепускного клапана увеличивается пропорционально увеличению расхода: 180 бар при 20 л/мин 190 бар при 40 л /мин200 бар при 60 л/мин210 бар при 80 л/мин Комплекты для точного измерения давления можно найти в разделе Манометры - комплекты. измерение

Диапазон температур и тип масла:

• Допустимая температура окружающей среды: от -40 C до +60 C
• Допустимая температура масла: от -15 С до +80 С.
• Тонкое высококачественное масло: LOTOS AGROL BOXOL 26, Высококачественное масло средней густоты: AGRO OIL L-HL 32.

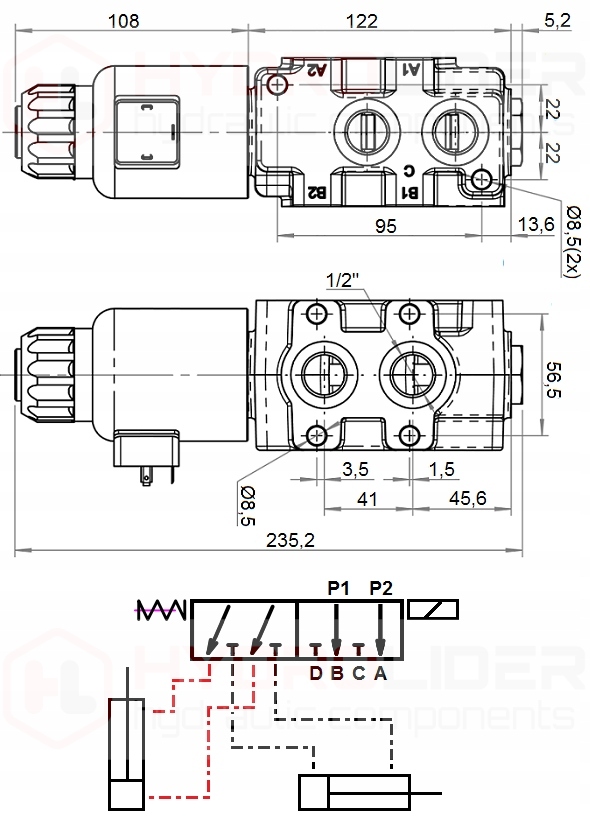

СОЛЕНОИДНЫЙ КЛАПАН 6/2 ДЛЯ ТРЕТЬЕЙ СЕКЦИИ:

• Максимальный расход до 90л/мин
• Питание: 12В
• Болгарское производство Бадестность
/ul>

Управление:

Двухпозиционный ползунок на пружине, т.е. он самостоятельно возвращается в нейтральное положение после отключения поставлять ток.

Принцип работы ползуна:

Положение (отключение подачи тока на катушку), возможность управления цилиндром №1.

Положение 2 ( подача тока на катушку открыта) невозможно управлять цилиндром №1, но можно управлять цилиндром №2.

Подключение:

<. p>Внутренняя резьба в корпусе:
• Порт подключения подача: 1/2"
• Обратный порт подключения: 1/2"
• Секции портов подключения: 1/2"

Диапазон давления:

• Максимальное давление подачи: 210 бар
• Максимальное обратное давление: 50 бар
• Максимальное давление включения секции: 250 Бар

Температурный диапазон и тип масла:

• Допустимая температура окружающей среды: от -40 C до +60 C
• Допустимая температура масла: от -15 С до +80 С.
• Тонкое высококачественное масло: LOTOS AGROL BOXOL 26, Высококачественное масло средней густоты: AGRO OIL L-HL. 32
• Рекомендуемая фильтрация масла на уровне 10–15 мкм
