РАЗДЕЛИТЕЛЬ НА 4 КОНТУРА СЕКЦИИ ДЛЯ ПОЛОВОГО ОТОПЛЕНИЯ

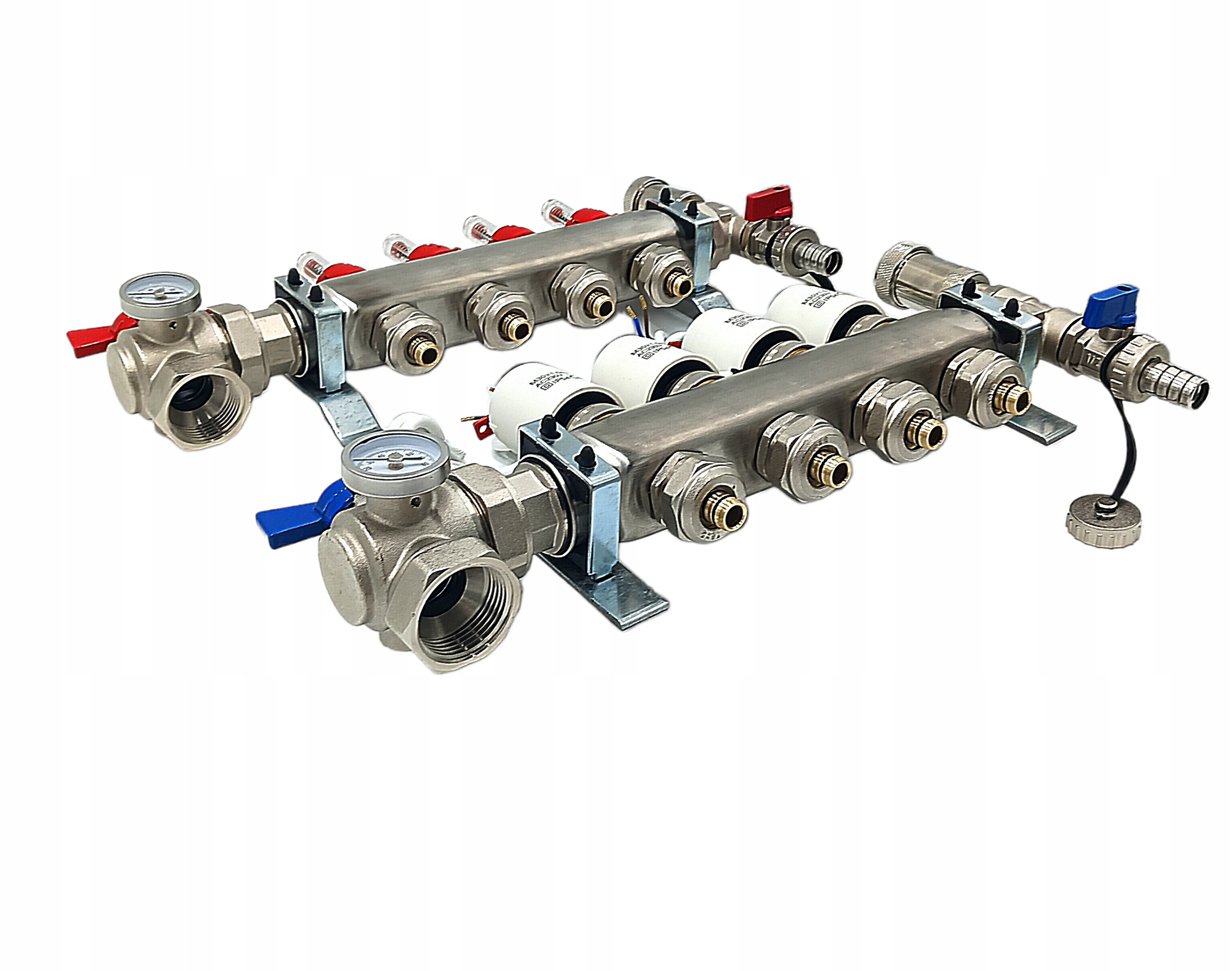

Распределитель теплого пола на 4 контура

➡️ ТЕХНИЧЕСКИЕ ДАННЫЕ:

Применение: Разделение секции теплого пола на отдельные контуры.

Рабочая температура: до 60°C

Рабочее давление: до 6 бар

Материал:

• Балка - нержавеющая сталь
• Вентиляционная группа - слив - латунь никелированная
• Рукоятка-распределитель - сталь оцинкованная

➡️ В комплект поставки входят:

2xвентиляционно-дренажный блок с автоматическим воздухоотводчиком и контргайкой

1x 4-контурная приточная балка с ротаметрами и переходными ниппелями (для Euroconus разъем)

1x 4-х контурная обратная балка с термостатическими вставками и переходными ниппелями (для разъема Euroconus)

2x сталь оцинкованная держатель распределителя с расстоянием 235 мм

8x евроконус-адаптер 16x3/4"

2x шаровой кран с термометром

4x термоэлектрический привод

▶️ Применение:

Распределитель теплого пола — устройство, используемое в системах теплого пола для контроля и регулирования подачи горячей воды или теплоносителя на отдельные участки пола. Система подогрева пола – исключительно удобный и эффективный способ обогрева помещений, при котором тепло равномерно отводится от пола, что создает приятный тепловой режим.

Теплый пол в настоящее время является доминирующей системой отопления в современном строительстве. Благодаря использованию низкотемпературной оборотной воды данная система прекрасно работает как с низкотемпературными тепловыми насосами, так и с газовыми конденсационными котлами. Стоит отметить, что хотя теплый пол прекрасно совместим с вышеупомянутыми источниками тепла, его также можно эффективно использовать в сочетании с другими типами отопительных устройств, например, с питательными котлами, работающими на эко-горошке, пеллетах или масле. .

В случае использования устройств с более высокой температурой подачи возникает необходимость в установке дополнительного смесительного клапана, который имеет решающее значение для регулирования подачи очень горячей воды, предотвращая чрезмерный нагрев ответственных труб. для распределения тепла в системе пола. Стоит подчеркнуть, что метод теплого пола основан на излучении тепла, что позволяет исключить многие неудобства, характерные для конвекционного отопления с использованием традиционных радиаторов.

Трубы из таких материалов, как PE-RT с антидиффузионным покрытием. или трубы AL-PEX. Ключевым элементом, обеспечивающим эффективное распределение тепла по отдельным помещениям, является представленный распределитель. Благодаря его функциональности можно точно направить количество тепла в отдельные зоны, что приводит к достижению желаемой температуры в каждой комнате.

Преимущества:

✅Коррозионная стойкость: Распределители из нержавеющей стали устойчивы к коррозии, а это значит, что они не ржавеют и не теряют своих свойств с течением времени, что особенно важно. важно при использовании в сочетании с водой в системе подогрева пола.

✅ Легко содержать в чистоте: Коллекторы из нержавеющей стали легко чистить и хранить сохраняют эстетику на долгие годы, что особенно важно при размещении на видном месте.

✅ Прочность и долговечность: Нержавеющая сталь. стальные перегородки очень прочны и устойчивы к механическим повреждениям, а значит, могут выдерживать долгие годы без замены.

✅ Простота установки: Нержавеющая сталь коллекторы просты в установке и легко подключаются к другим элементам системы теплого пола, что ускоряет время монтажа. Все элементы можно соединить между собой без необходимости использования пакли. Это очень полезно, если вам необходимо перевернуть распределитель.

✅ Безопасность: Распределители из нержавеющей стали безопасны в использовании и не выделяют вредных веществ в окружающую среду.

✅Эффективное использование тепла: Раздельно регулируя подачу горячей воды на разные участки пола, система подогрева пола может работать более эффективно, экономя электроэнергию.

✅ Экологичное использование помещений: Распределитель позволяет регулировать температуру в отдельных частях помещения, что позволяет эффективно использовать пространство в зависимости от текущих потребностей.

✅ Снижение эксплуатационных расходов: Благодаря точному контролю температуры и оптимизации теплового потока коллектор может помочь снизить счета за электроэнергию.

✅ Защита от перегрева: Некоторые продвинутые модели коллекторов оснащены системами защиты от перегрева, что предотвращает повреждение системы или неконтролируемое повышение температуры пола.

✅ Повышенная тепловой комфорт: Благодаря равномерному распределению тепла в помещениях коллектор способствует созданию более приятной и комфортной атмосферы.

✅ Возможность интеграции с интеллектуальными системами управления зданием: Усовершенствованные модели коллекторов можно интегрировать с интеллектуальными системами управления зданием, обеспечивая возможность дистанционного управления и программирования.

✅ Работа с различными источниками тепла: Распределитель можно адаптировать для работы с различными типами теплогенераторов. отопительные устройства, такие как тепловые насосы, газовые котлы или котлы на биомассе.

Структура дистрибьютора:

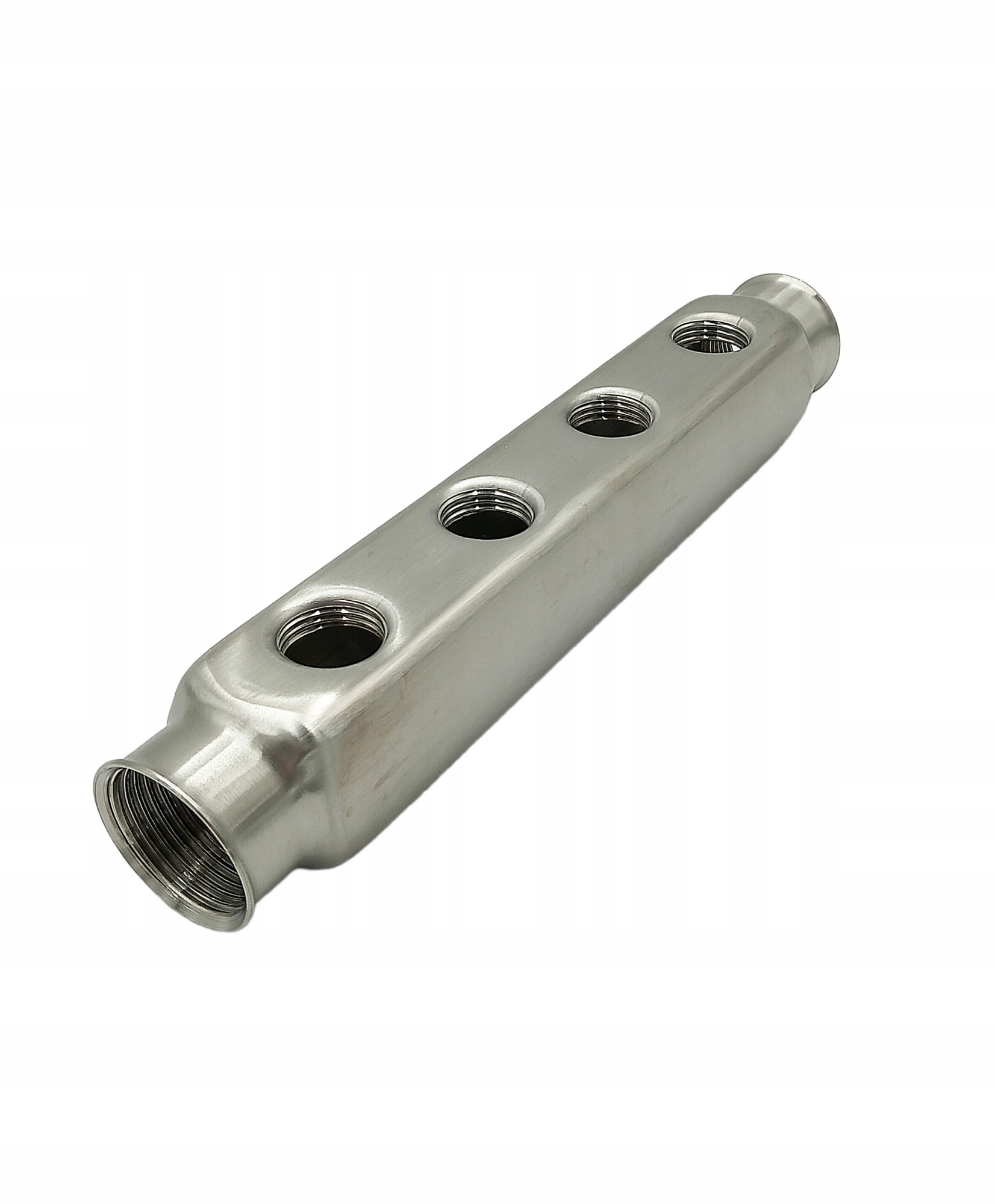

➡️ Балки из нержавеющей стали из стали 304 являются отличным выбором для теплого пола благодаря своей коррозионной стойкости, долговечности, высокой механической прочности, легкости ухода, соблюдению строительных норм, универсальности в различных типы полов, эстетичный внешний вид, эффективная теплопроводность и простота монтажа. Эти особенности позволяют создать эффективную и долговечную систему подогрева пола.

➡️ Ротаметр, также называемый регулятором расхода теплого пола, используется на балке распределения мощности. Ротаметры используются для точного регулирования контуров теплого пола. Вопреки внешнему виду, правильное регулирование потоков и эксплуатация нашего теплого пола – трудоемкая задача. Чтобы наша установка работала эффективно, необходимо правильно регулировать потоки. Сначала откручиваем терморегулирующие клапаны на обратной балке, а затем ротаметр, сняв красный фиксатор, позволяет увеличить или уменьшить расход воды. Процесс регулирования включает уменьшение расхода в более коротких контурах (с меньшим сопротивлением потоку) и увеличение расхода в более длинных контурах (с более высоким сопротивлением). Расходомер имеет диапазон от 0 до 5 л/мин, но опыт показывает, что этот диапазон имеет существенный запас, ведь достигаемые значения в наших установках составляют примерно 1 - 1,5 л/мин.

➡️ Вставка, также известная как термостатический клапан теплого пола, используется на обратной распределительной балке. Этот клапан используется для ручного закрытия потока на заданном участке. Вместо ручки также можно установить термоэлектронный привод, который в зависимости от используемых решений будет автоматически отключать нагрев в заданном контуре на основе термостата или с помощью нашего смартфона. Ручки на возвратной балке не используются для регулирования потока, поэтому регулировку следует производить при полностью открытых ручках. Почему это происходит? Хотя теоретически можно попытаться регулировать поток, повернув клапан на обратной балке, в случае технического обслуживания, поломки или установки привода все настройки придется производить с нуля.

➡️ Устройство вентиляции и дренажа в коллекторах напольного отопления и его использование дает многочисленные преимущества по сравнению с установками без этого элемента.

Эффективное удаление воздуха: Использование вентиляции и дренажа установка позволяет эффективно удалять скопившийся воздух из установки. Воздух в системе подогрева пола может отрицательно влиять на эффективность и равномерность распределения тепла, поэтому важно эффективно удалять его.

Минимизация сбоев и разрывов контуров: Удаление воздуха улучшает работу всей системы, снижая риск так называемого «мертвые» или нефункционирующие контуры, в которых тепло не распределяется эффективно.

Повышенная эффективность: работа без воздуха позволяет эффективно передавать тепло от теплоносителя к полу, что приводит к повышению эффективности всей системы. системы отопления.

Предотвращение коррозии: Удаление воздуха из установки снижает риск коррозии и образования отложений внутри труб, что может повлиять на долговечность системы и ее эффективность.

Повышение комфорта: равномерное распределение тепла в установке, достигнутое за счет вентиляции и дренажа, способствует повышению общего теплового комфорта в помещениях.

➡️ Стальной держатель для коллектора – прочный и точно изготовленный элемент, используемый для крепления и устойчивого крепления коллектора в системе теплого пола. Благодаря своей конструкции он обеспечивает не только безопасную установку, но и точную адаптацию к конкретной модели коллектора. Эти ручки часто совместимы с другими элементами монтажа, что облегчает процесс установки, а также обеспечивает эстетичный внешний вид и долговечность. В результате стальная ручка эффективно удерживает коллектор в правильном положении, что обеспечивает правильную работу системы теплого пола.

➡️ Переходник Eurokonus — это тип соединителя, используемый в системах отопления и охлаждения, особенно в системах напольного отопления и радиаторных системах. Применяется для соединения стальных или медных труб, позволяет регулировать поток жидкости и обеспечивает прочные и герметичные соединения. Область применения включает полы с подогревом, радиаторы и системы охлаждения. Для эффективной работы и безопасной установки важно, чтобы фитинги были правильно установлены и герметизированы.

Клапан с полувинтом и термометром — деталь, применяемая в системах отопления. Благодаря ему можно регулировать подачу горячей воды в установке. Этот клапан имеет встроенный термометр, который позволяет контролировать температуру воды в режиме реального времени. Основные преимущества — простота эксплуатации, точный контроль температуры и возможность быстрой диагностики любых неполадок.

Термоэлектрическая головка, также известная как термостатическая головка, представляет собой устройство, используемое в системах отопления и охлаждения для регулирования потока жидкости через радиаторы или другие элементы установки. Электрический привод, встроенный в головку, регулирует открытие или закрытие клапана. Это дает возможность удаленно контролировать, автоматизировать, программировать и точно регулировать температуру в помещениях.
