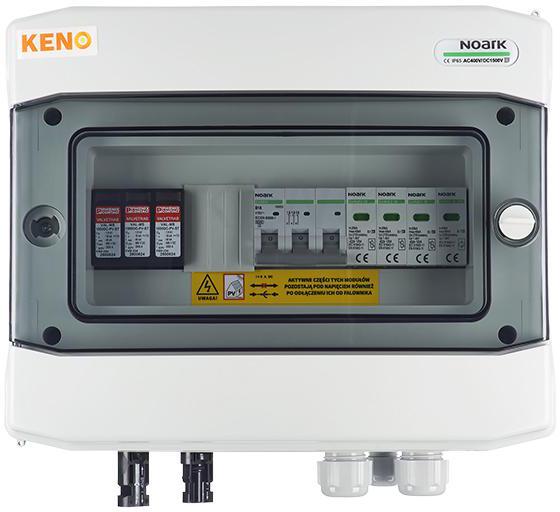

РОЗПОДІЛЬНА КОРОБКА SH-215 DCAC (ОБМЕЖЕННЯ ТИПУ 2, 1 MPPT //

РАСПРЕДЕЛИТЕЛЬНАЯ КОРОБКА SH-215 DCAC (ОГРАНИЧЕНИЕ ТИПА 2, 1 MPPT // ПРЕДЕЛ ТИПА 2, 16A 1F)

Коробки предназначены для использования в однониточных фотоэлектрических установках с изолированной системой молниезащиты или без нее.

Однофазная сторона переменного тока.

Их конструкция подходит для поверхностного монтажа и готова к подключению.

Защита постоянного и переменного тока в одном корпусе.

Характеристики

• 1 модульная цепочка
• 1 ограничитель перенапряжения постоянного тока типа 2
• 1 ограничитель перенапряжения переменного тока типа 2
• 1 миниатюрный автоматический выключатель 1-фазный 16А.
• Клеммы MC4.
• Степень защиты IP65.
• Прозрачная дверца.
• Класс защиты: II.
• Цвет: белый

ЭЛЕКТРИЧЕСКИЕ И МЕХАНИЧЕСКИЕ ПАРАМЕТРЫ КОРПУСА

• Производитель - Noark
• Модель - PHS 8T
• Количество модулей - 8
• Изготовлено в соответствии с -EN 60670-1, EN 62208
• Степень защиты -IP65
• Класс защиты - II
• Номинальное напряжение изоляции (Ui) - 690 В переменного тока, 1000 В постоянного тока
• Светящийся испытательный стержень - 650°C
• Ударопрочность -IK08
• Пластик, пригодный для вторичной переработки - без галогенов

• Производитель/модель - PHOENIX/VAL-MS 1000DC-PV/2+V
• Защита от перенапряжения - Тип 2
• Наивысшее длительное напряжение UCPV — 1170 В постоянного тока
• Сопротивление короткому замыканию I SCPV — 2000 А
• Длинное длительный рабочий ток ICPV - <20 мкА
• Номинал. ток нагрузки IL — 80 А
• Ток защитного проводника IPE — <=20 мкА постоянного тока, <=250 мкА переменного тока
• Потребляемая мощность ПК в режиме ожидания - <=25 мВА
• Номинальная. ток разряда (8/20) us - 15 кА
• Макс. ток разряда Imax (8/20) us - 40 кА
• Суммарный ток разряда Itotal (8/20) us - 40 кА
• Уровень защиты Up - <= 3,7 кВ
• Остаточное напряжение Ures
• <= 3,7 кВ (при In)
• <= 3,1 кВ (при 5 кА)
• <= 3,5 кВ (при 10 кА)
• <= 4 кВ (при 20 кА)
• <= 4,6 кВ (при 30 кА)
• <= 5 кВ (при 40 кА)
• Время срабатывания tA - <= 25 нс
• Сопротивление изоляции Riso - <= 5 Giga OM (при 500 В постоянного тока)
< /ul>

Используется ограничитель перенапряжения

• Производитель - Noark
• Модель - Ex9UE2 12.5 3PN 275
• Изготовлено в соответствии с - EN 61643-11
• Тип разрядника — Тип 2 (класс II, C, T2)
• Конструкция вставки — L-N : MOV (варистор), N-PE: GDT (искровой разрядник)
• Постоянное рабочее напряжение Uc - L-N: 275 В переменного тока, N-PE: 255 В переменного тока
• Частота f — 50–60 Гц
• Номинальный ток разряда In (8/20 мкс) — L-N: 20 кА на полюс, N-PE: 40 кА на полюс
• Макс. Импульсный ток без нагрузки (10/350 мкс) - N-PE: 12 кА на полюс
• Макс. ток разряда Imax (8/20 мкс) - 40 кА на полюс
• Уровень защиты по напряжению Up для тока In - L-N: 1,4 кВ, N-PE: 1,5 кВ
• Уровень защиты по напряжению Up для тока Imax - L-N: 2 кВ, N-PE: 1,5
