Роз'єм RF SMA / gn-SMA / gn HQ 50 Ом
- Время доставки: 7-10 дней
- Состояние товара: новый
- Доступное количество: 8
Покупая «Роз'єм RF SMA / gn-SMA / gn HQ 50 Ом», вы можете быть уверены, что данный товар из каталога «Части и компоненты» вы получите в срок 5-7 дней после оплаты. Товар будет доставлен из Европы, проверен на целостность, иметь европейское качество.

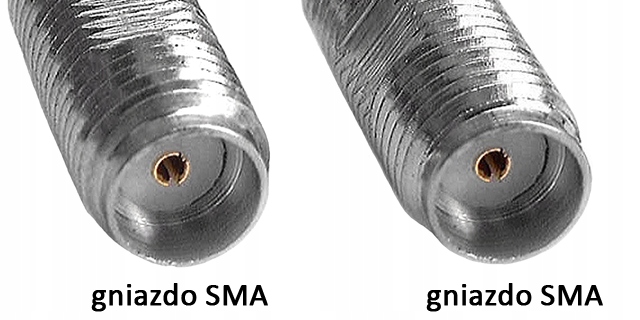

Антенный соединитель RF, гнездо SMA - гнездо SMA HQ 50 Ом
Номер по каталогу: 62575
Описание товара
Карточка каталога, гиперссылка на сайт производителя и подробные характеристики доступны по адресу: www.stratos.pl/strony/62575.htm
SMA (SubMiniature) Разъемы семейства версии А) представляют собой миниатюрные высокочастотные разъемы с сопротивлением 50 Ом и рабочей полосой до 18 ГГц. Чаще всего они используются в устройствах и антеннах Wi-Fi и LTE. Разъемы доступны в версиях SMA и RSMA, различающихся типом центрального контакта. RSMA (RP-SMA Revers Polarity SMA) — это вариант разъема SMA идентичных размеров с измененным центральным контактом (вилка SMA имеет штыревой контакт, а вилка RSMA имеет гнездовой контакт, аналогично гнездо SMA имеет гнездовой контакт и разъем RSMA имеет штыревой контакт.
Предлагаемый разъем имеет разъемы SMA с обеих сторон и позволяет подключать ВЧ-кабели, передающие высокочастотные сигналы в диапазоне до 18 ГГц, оконцованные разъемами SMA. Другое использование разъема — замена разъема SMA с «вилки» на «маму».
Для передачи радиочастотных сигналов используются многие типы коаксиальных разъемов (радиочастоты – высокие частоты МГц-ГГц). Устройства и антенны TV, SAT, FM, DAB, DVB, GSM, GPS, WiFi имеют разъемы, рассчитанные на работу в диапазонах частот от нескольких десятков МГц до нескольких десятков ГГц. Наиболее часто используемые в настоящее время разъемы представлены в таблице ниже - мы приводим внешний вид вилок и розеток данного типа, максимальную рабочую частоту и примерные диаметры разъемов.
Предлагаемый разъем изготовлен из никелированной латуни и имеет позолоченные контакты. Сопротивление разъема составляет 50 Ом.
Технические данные
- Разъемы: 2 гнезда SMA
- Сопротивление: 50 Ом
- Рабочий диапазон: 18 ГГц
- Материал : никелированная латунь, позолоченные контакты
- Размеры (длина/диаметр) 15/6 мм
- Вес: около 1 г
Предлагаемый нами продукт является новым, неиспользованным, в заводской упаковке. Предлагаемый товар, как и все товары, которые мы продаем, в настоящее время имеется на нашем складе, что позволяет осуществить немедленную отгрузку.
