ТОЧНЫЙ РАСПРЕДЕЛИТЕЛЬ ЗУБЧАТОГО МАСЛА

2 ВХОДА - 4 ВЫХОДА

С УРАВНИТЕЛЬНЫМИ КЛАПАНАМИ ДЛЯ УДАЛЕНИЯ ОШИБОК

Производство:

Оригинальный продукт марки Blue Ascend Hydraulics, условное обозначение: 1.22.20.4.059.1.2

Применение:

Широко используется в гидравлических системах в сельском хозяйстве, садоводстве, лесном хозяйстве, строительстве и в широком смысле промышленности.

Точный зубчатый делитель, предназначенный для равномерного разделения одного или двух независимых потоков масла на четыре равных потока. В случае одного питающего потока рекомендуется перед делителем разделить его на два меньших с помощью обычного тройника.

Предназначен для устройств и машин, требующих точного разделения потока масла независимо от входного давления и нагрузки ресиверов.Управляющие устройства, такие как двигатели или исполнительные механизмы.

Принцип работы:

Делитель работает одинаково точно, когда масло течет в противоположном направлении. Компактный дизайн не требует много места и предлагает очень широкий спектр применения. В основном используется для управления разнонагруженными гидроприводами или гидромоторами, работающими одновременно, при этом их равномерная работа является техническим приоритетом.

Уравнительные клапаны сброса, установленные на каждой секции делителя, позволяют сбрасывать ошибку после каждой завершенный цикл приводов или двигателей. . Делитель с клапанами сброса ошибок рекомендуется для машин, в которых приводы или двигатели работают в большом количестве циклов, где существует риск накопления ошибок при разделении потока масла.

Технические данные:

• Количество входных каналов IN: 2
• Количество выходных каналов OUT: 4
• Всасывающая способность одной секции: 5,9 см3/об.
• Диапазон входного потока: от 29,2 до 67,2 л/мин.
• Эффективность на всех выходах в диапазоне: от 7,3 до 16,8 л/мин.
• Максимальное одновременное использование клапанов сброса: 100 %.
• Компенсация ошибок: активные клапаны сброса, выравнивающие баланс после каждого завершенного цикла.
• Максимальное давление в непрерывном режиме работы: 250 бар
• Максимальное давление в непрерывном режиме работы: 250 бар
• li>
• Максимальное давление во временном режиме работы: 280 бар.
• Диапазон давления уравнительных клапанов: 70–210 бар.
• Заводская настройка уравнительных клапанов: 150 бар.
• li>
• Максимальные обороты: 3000 об/мин
• Минимальные обороты: 1250 об/мин

Рекомендуемый ΔP (перепад давления в отдельных секциях) > 50 бар

Ниже приведены графические схемы делителя:

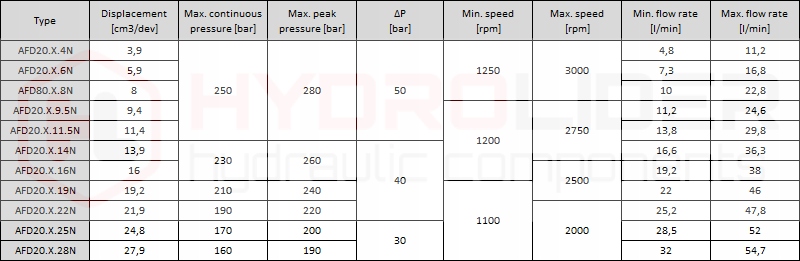

ТАБЛИЦА С ПАРАМЕТРАМИ ВСЕЙ СЕРИИ ПРЕЦИЗИОННЫХ ДЕЛИТЕЛЕЙ ГРУППЫ 20:
